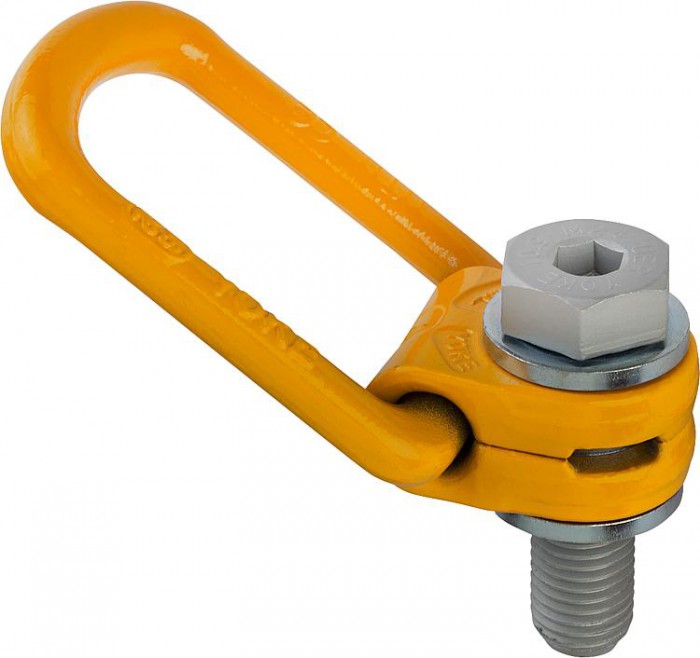

Závěsné třmeny otočné o 360 stupňů jakostní třída 10

Popis produktu

Kód:	07725
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Závěsné třmeny otočné o 360 stupňů jakostní třída 10 | 07725
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 07725 Závěsné třmeny otočné o 360 stupňů jakostní třída 10

Varianty
Technické parametry

Detail zavřít

Zruš filtr

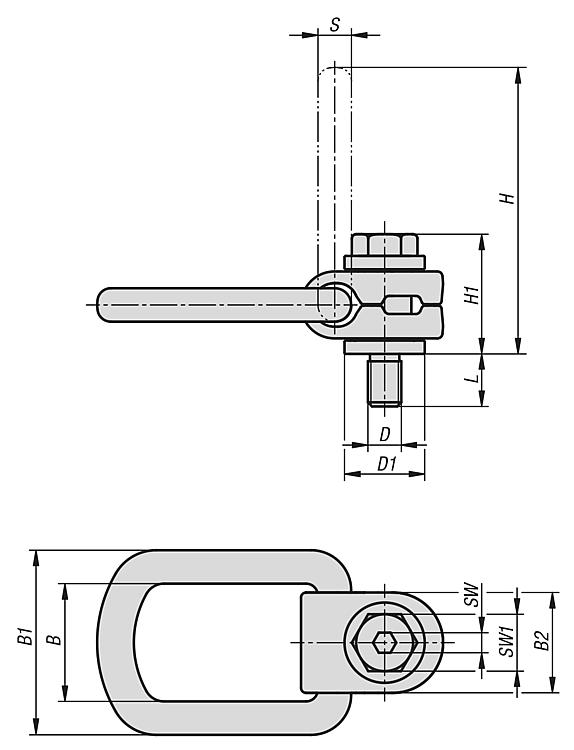

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	B	B1	B2	H	H1	L	S	SW	SW1	Maximální nosnost kg	Moment utažení Nm
07725-08016	1 634,80 Kč	1 978,11 Kč		CAD	M8	24	35	55	30	85	35	11	10	6	13	300	30
07725-10021	1 678,40 Kč	2 030,86 Kč		CAD	M10	24	35	55	30	85	36	16	10	6	17	630	60
07725-12024	1 926,50 Kč	2 331,07 Kč		CAD	M12	31	37	57	33	98	44	18	13,5	8	19	1000	100
07725-16029	2 262,20 Kč	2 737,26 Kč		CAD	M16	31	37	57	33	98	46	24	13,5	10	24	1500	150
07725-20036	2 788,10 Kč	3 373,60 Kč		CAD	M20	45	54	82	50	140	57	34	16,5	12	30	2500	250
07725-24041	2 861,40 Kč	3 462,29 Kč		CAD	M24	45	54	82	50	140	59	36	16,5	14	36	4000	400
07725-30053	5 356,90 Kč	6 481,85 Kč		CAD	M30	59	65	99	60	170	81	48	22,5	17	46	5000	500
07725-36060	5 648,10 Kč	6 834,20 Kč		CAD	M36	59	65	99	60	172	76	55	22,5	22	55	7000	700
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Závěsný třmen a šroubovací třmen z oceli. Šroub a pouzdro z oceli.
Pracovní teplota	od –40 °C do 100 °C = 100% nosnost do 200 °C = 85% nosnost do 250 °C = 80% nosnost do 350 °C = 75% nosnost Uvedené hodnoty zatížení platí pro minimální hloubku zašroubování 1,5násobku jmenovitého průměru závitu do oceli o minimální pevnosti v tahu 363 N/mm².
Provedení	Závěsný třmen a šroubovací třmen, kované a zušlechtěné na vysokou pevnost. 100% elektromagnetická zkouška na výskyt trhlin, potaženo umělou hmotou, žlutou. Šroub třídy pevnosti 10.9. 100% elektromagnetická zkouška na výskyt trhlin. Pouzdro galvanicky pozinkované.
Upozornění	Závěsný třmen je sklopný, otočný o 360° a nese plné zatížení v každém tahovém směru. Integrovaná pružina udrží závěsný třmen v každé poloze. Jmenovitá nosnost je na závěsném třmenu viditelně vyznačena. Platí pro případ nepříznivého zatížení (viz tabulka). Zkušební síla činí 2,5násobek dovolené nosnosti. S neztratitelným, avšak demontovatelným šroubem se šestihrannou hlavou. Závěsné třmeny odpovídají směrnici o strojních zařízeních a certifikaci BG.
