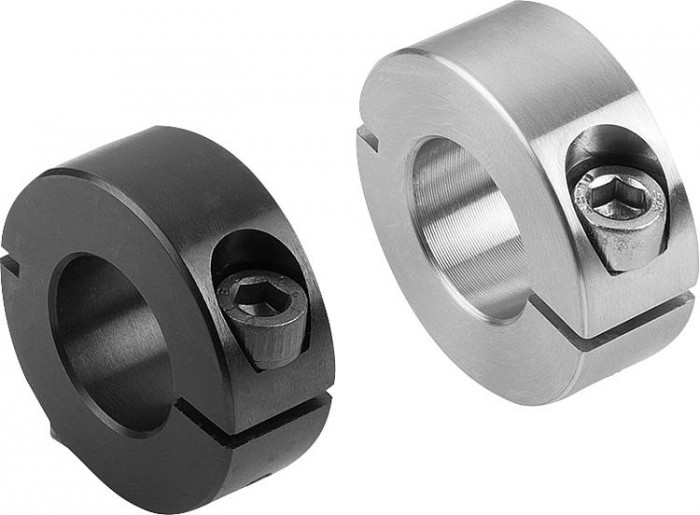

Drážkované upínací kroužky, vnější

Popis produktu

Kód:	07810
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 3–4 pracovní dny od objednání, v závislosti na množství a aktuálních zásobách v centrálním skladu. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Drážkované upínací kroužky, vnější | 07810
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 07810 Drážkované upínací kroužky, vnější

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
07810-100401	72,40 Kč	87,60 Kč		CAD	vnější drážkování	ocel	–	9	M3×8	4	16	20,7
07810-100402	157,30 Kč	190,33 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	9	M3×8	4	16	20,7
07810-100403	102,70 Kč	124,27 Kč		CAD	vnější drážkování	hliník	–	9	M3×8	4	16	20,7
07810-100404	201,60 Kč	243,94 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	9	M3×8	4	16	20,7
07810-100501	72,40 Kč	87,60 Kč		CAD	vnější drážkování	ocel	–	9	M3×8	5	16	20,7
07810-100502	157,30 Kč	190,33 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	9	M3×8	5	16	20,7
07810-100503	102,70 Kč	124,27 Kč		CAD	vnější drážkování	hliník	–	9	M3×8	5	16	20,7
07810-100504	201,60 Kč	243,94 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	9	M3×8	5	16	20,7
07810-100601	72,40 Kč	87,60 Kč		CAD	vnější drážkování	ocel	–	9	M3×8	6	16	20,7
07810-100602	157,30 Kč	190,33 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	9	M3×8	6	16	20,7
07810-100603	102,70 Kč	124,27 Kč		CAD	vnější drážkování	hliník	–	9	M3×8	6	16	20,7
07810-100604	201,60 Kč	243,94 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	9	M3×8	6	16	20,7
07810-100801	72,40 Kč	87,60 Kč		CAD	vnější drážkování	ocel	–	9	M3×8	8	18	22,4
07810-100802	170,40 Kč	206,18 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	9	M3×8	8	18	22,4
07810-100803	109,80 Kč	132,86 Kč		CAD	vnější drážkování	hliník	–	9	M3×8	8	18	22,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
07810-100804	218,30 Kč	264,14 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	9	M3×8	8	18	22,4
07810-101001	84,40 Kč	102,12 Kč		CAD	vnější drážkování	ocel	–	9	M3×10	10	24	26
07810-101002	216,30 Kč	261,72 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	9	M3×10	10	24	26
07810-101003	131,40 Kč	158,99 Kč		CAD	vnější drážkování	hliník	–	9	M3×10	10	24	26
07810-101004	277,50 Kč	335,78 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	9	M3×10	10	24	26
07810-101201	94,00 Kč	113,74 Kč		CAD	vnější drážkování	ocel	–	11	M4×12	12	28	31,8
07810-101202	224,00 Kč	271,04 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	11	M4×12	12	28	31,8
07810-101203	142,00 Kč	171,82 Kč		CAD	vnější drážkování	hliník	–	11	M4×12	12	28	31,8
07810-101204	287,60 Kč	348,00 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	11	M4×12	12	28	31,8
07810-101501	111,20 Kč	134,55 Kč		CAD	vnější drážkování	ocel	–	13	M5×16	15	34	39,4
07810-101502	267,40 Kč	323,55 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	13	M5×16	15	34	39,4
07810-101503	212,50 Kč	257,13 Kč		CAD	vnější drážkování	hliník	–	13	M5×16	15	34	39,4
07810-101504	343,40 Kč	415,51 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	13	M5×16	15	34	39,4
07810-101601	111,20 Kč	134,55 Kč		CAD	vnější drážkování	ocel	–	13	M5×16	16	34	39,4
07810-101602	267,40 Kč	323,55 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	13	M5×16	16	34	39,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
07810-101603	212,50 Kč	257,13 Kč		CAD	vnější drážkování	hliník	–	13	M5×16	16	34	39,4
07810-101604	343,40 Kč	415,51 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	13	M5×16	16	34	39,4
07810-101801	125,40 Kč	151,73 Kč		CAD	vnější drážkování	ocel	–	13	M5×16	18	36	41,1
07810-101802	305,90 Kč	370,14 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	13	M5×16	18	36	41,1
07810-101803	241,20 Kč	291,85 Kč		CAD	vnější drážkování	hliník	–	13	M5×16	18	36	41,1
07810-101804	392,80 Kč	475,29 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	13	M5×16	18	36	41,1
07810-102001	141,80 Kč	171,58 Kč		CAD	vnější drážkování	ocel	–	15	M6×18	20	40	46,4
07810-102002	372,30 Kč	450,48 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	15	M6×18	20	40	46,4
07810-102003	241,20 Kč	291,85 Kč		CAD	vnější drážkování	hliník	–	15	M6×18	20	40	46,4
07810-102004	438,10 Kč	530,10 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	15	M6×18	20	40	46,4
07810-102201	150,20 Kč	181,74 Kč		CAD	vnější drážkování	ocel	–	15	M6×18	22	42	48,1
07810-102202	390,90 Kč	472,99 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	15	M6×18	22	42	48,1
07810-102203	248,60 Kč	300,81 Kč		CAD	vnější drážkování	hliník	–	15	M6×18	22	42	48,1
07810-102204	460,00 Kč	556,60 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	15	M6×18	22	42	48,1
07810-102501	153,20 Kč	185,37 Kč		CAD	vnější drážkování	ocel	–	15	M6×18	25	45	50,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ provedení	Materiál základního tělesa	Ocelový klíč	B	C (DIN 912)	D1	D2	R
07810-102502	411,90 Kč	498,40 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	15	M6×18	25	45	50,8
07810-102503	292,30 Kč	353,68 Kč		CAD	vnější drážkování	hliník	–	15	M6×18	25	45	50,8
07810-102504	484,60 Kč	586,37 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	15	M6×18	25	45	50,8
07810-102801	169,10 Kč	204,61 Kč		CAD	vnější drážkování	ocel	–	15	M6×18	28	48	53,7
07810-102802	463,30 Kč	560,59 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	15	M6×18	28	48	53,7
07810-102803	380,20 Kč	460,04 Kč		CAD	vnější drážkování	hliník	–	15	M6×18	28	48	53,7
07810-102804	546,00 Kč	660,66 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	15	M6×18	28	48	53,7
07810-103001	194,20 Kč	234,98 Kč		CAD	vnější drážkování	ocel	–	15	M6×18	30	54	58,6
07810-103002	475,60 Kč	575,48 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	15	M6×18	30	54	58,6
07810-103003	380,20 Kč	460,04 Kč		CAD	vnější drážkování	hliník	–	15	M6×18	30	54	58,6
07810-103004	559,40 Kč	676,87 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	15	M6×18	30	54	58,6
07810-104001	224,30 Kč	271,40 Kč		CAD	vnější drážkování	ocel	–	15	M6×18	40	60	65
07810-104002	593,80 Kč	718,50 Kč		CAD	vnější drážkování	nerezová ocel	1.4305	15	M6×18	40	60	65
07810-104003	504,80 Kč	610,81 Kč		CAD	vnější drážkování	hliník	–	15	M6×18	40	60	65
07810-104004	699,00 Kč	845,79 Kč		CAD	vnější drážkování	nerezová ocel	1.4404	15	M6×18	40	60	65
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Materiál	Ocel 1.0718. Nerezová ocel 1.4305. Nerezová ocel 1.4404. Hliník.
Provedení	Ocel brynýrována, šroub z oceli 12.9. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A2–70. Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A4–70. Hliník bez povrchové úpravy, šroub z nerezové oceli A2–70.
Upozornění	Drážkované upínací kroužky, vnější obepínají hřídel s rovnoměrným rozložením upínací síly. To vede k rozměrově přesnému uložení a velmi vysokým přídržným silám, aniž by došlo k poškození hřídele. Tolerance hřídele by se měla pohybovat v rámci h11. Na základě proříznutí na vnější straně svěracího kroužku lze dosahovat až o 15 % vyšších svěracích sil než u provedení s proříznutím na vnitřní straně. Otvor zůstává válcový, čímž je hřídel přesně obepnuta. Menší nevyváženost. Upínací kroužky z nerezové oceli A4 jsou na vnějším průměru označeny malým středicím bodem.
Teplotní rozsah	–40 °C až +175 °C.
Na vyžádání	Jiné rozměry.
