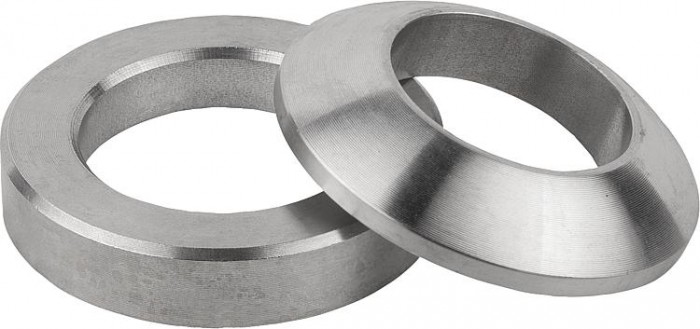

Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01

Popis produktu

Kód:	07420
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01 | 07420
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 07420 Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01

• Varianty
• Technické parametry

Materiál​​​	Cementační ocel, zušlechtěná ocel nebo nerezová ocel.
Provedení​	Cementační ocel, vytvrzená, zušlechtěná a manganfosfá­tována. Zušlechtěná ocel, zušlechtěná (HV 390 ±40), manganfosfátována. Nerezová ocel, bez povrchové úpravy.
Upozornění	Pro podélné díry by měly být použity kuželové pánvičky provedení G.
Odkaz na výkres	Provedení C: kulová podložka Provedení D: kuželová pánvička Provedení G: kuželová pánvička

Detail zavřít

Zruš filtr			cementační ocelnerezová ocelzušlechtěná ocel	CDG	5,256,48,410,5131517212531374350586667,19,61214,216,51923,228354249566575	10,51217212428303644566878921031201540506080	-9,251114,518,52024,82631374960708292110	22,33,244,655,36,38,211,214172123272,12,83,54,25,66,27,59,51215182225302,567810	0,40,70,60,81,11,21,322,43,64,66,589,512-	-3,145,66,388,29,311,61518,923,328,335,239,746,53,55,26,87,198,610,11215,518,720,3	7,59121517222732415058677993-	6,59617122616382453734511771168105269191394-5427149601269
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Provedení	D1	D2	D5	H	H1	H2	R1	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
07420-105	12,60 Kč		cementační ocel	C	5,25	10,5	–	2	0,4	–	7,5	6,5	CAD
07420-106	9,80 Kč		cementační ocel	C	6,4	12	–	2,3	0,7	–	9	9	CAD
07420-108	10,70 Kč		cementační ocel	C	8,4	17	–	3,2	0,6	–	12	17	CAD
07420-110	15,60 Kč		cementační ocel	C	10,5	21	–	4	0,8	–	15	26	CAD
07420-112	16,90 Kč		cementační ocel	C	13	24	–	4,6	1,1	–	17	38	CAD
07420-114	25,90 Kč		cementační ocel	C	15	28	–	5	1,2	–	22	53	CAD
07420-116	27,00 Kč		cementační ocel	C	17	30	–	5,3	1,3	–	22	73	CAD
07420-120	38,50 Kč		cementační ocel	C	21	36	–	6,3	2	–	27	117	CAD
07420-124	67,20 Kč		cementační ocel	C	25	44	–	8,2	2,4	–	32	168	CAD
07420-130	113,40 Kč		cementační ocel	C	31	56	–	11,2	3,6	–	41	269	CAD
07420-136	268,50 Kč		cementační ocel	C	37	68	–	14	4,6	–	50	394	CAD
07420-142	381,60 Kč		cementační ocel	C	43	78	–	17	6,5	–	58	542	CAD
07420-148	569,50 Kč		cementační ocel	C	50	92	–	21	8	–	67	714	CAD
07420-156	971,10 Kč		cementační ocel	C	58	103	–	23	9,5	–	79	960	CAD
07420-164	1 316,90 Kč		cementační ocel	C	66	120	–	27	12	–	93	1269	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Provedení	D1	D2	D5	H	H1	H2	R1	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
07420-205	12,30 Kč		cementační ocel	D	6	10,5	9,25	2,1	–	3,1	–	6,5	CAD
07420-206	10,10 Kč		cementační ocel	D	7,1	12	11	2,8	–	4	–	9	CAD
07420-208	11,50 Kč		cementační ocel	D	9,6	17	14,5	3,5	–	5,6	–	17	CAD
07420-210	16,10 Kč		cementační ocel	D	12	21	18,5	4,2	–	6,3	–	26	CAD
07420-212	17,50 Kč		cementační ocel	D	14,2	24	20	5	–	8	–	38	CAD
07420-214	41,20 Kč		cementační ocel	D	16,5	28	24,8	5,6	–	8,2	–	53	CAD
07420-216	29,20 Kč		cementační ocel	D	19	30	26	6,2	–	9,3	–	73	CAD
07420-220	44,50 Kč		cementační ocel	D	23,2	36	31	7,5	–	11,6	–	117	CAD
07420-224	74,30 Kč		cementační ocel	D	28	44	37	9,5	–	15	–	168	CAD
07420-230	122,40 Kč		cementační ocel	D	35	56	49	12	–	18,9	–	269	CAD
07420-236	279,40 Kč		cementační ocel	D	42	68	60	15	–	23,3	–	394	CAD
07420-242	388,70 Kč		cementační ocel	D	49	78	70	18	–	28,3	–	542	CAD
07420-248	583,20 Kč		cementační ocel	D	56	92	82	22	–	35,2	–	714	CAD
07420-256	984,70 Kč		cementační ocel	D	65	103	92	25	–	39,7	–	960	CAD
07420-264	1 334,90 Kč		cementační ocel	D	75	120	110	30	–	46,5	–	1269	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Provedení	D1	D2	D5	H	H1	H2	R1	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
07420-305	12,60 Kč		zušlechtěná ocel	G	6	15	9,25	2,5	–	3,5	–	6,5	CAD
07420-306	20,20 Kč		zušlechtěná ocel	G	7,1	17	11	4	–	5,2	–	9	CAD
07420-308	30,30 Kč		zušlechtěná ocel	G	9,6	24	14,5	5	–	6,8	–	17	CAD
07420-310	38,50 Kč		zušlechtěná ocel	G	12	30	18,5	5	–	7,1	–	26	CAD
07420-312	53,30 Kč		zušlechtěná ocel	G	14,2	36	20	6	–	9	–	38	CAD
07420-314	69,90 Kč		zušlechtěná ocel	G	16,5	40	24,8	6	–	8,6	–	53	CAD
07420-316	78,90 Kč		zušlechtěná ocel	G	19	44	26	7	–	10,1	–	73	CAD
07420-320	110,60 Kč		zušlechtěná ocel	G	23,2	50	31	8	–	12	–	117	CAD
07420-324	178,40 Kč		zušlechtěná ocel	G	28	60	37	10	–	15,5	–	168	CAD
07420-330	331,30 Kč		zušlechtěná ocel	G	35	68	49	12	–	18,7	–	269	CAD
07420-336	416,30 Kč		zušlechtěná ocel	G	42	80	60	12	–	20,3	–	394	CAD
07420-0106	29,20 Kč		nerezová ocel	C	6,4	12	–	2,3	0,7	–	9	6	CAD
07420-0108	41,50 Kč		nerezová ocel	C	8,4	17	–	3,2	0,6	–	12	12	CAD
07420-0110	56,30 Kč		nerezová ocel	C	10,5	21	–	4	0,8	–	15	16	CAD
07420-0112	66,40 Kč		nerezová ocel	C	13	24	–	4,6	1,1	–	17	24	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál základního tělesa​	Provedení	D1	D2	D5	H	H1	H2	R1	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
07420-0116	102,40 Kč		nerezová ocel	C	17	30	–	5,3	1,3	–	22	45	CAD
07420-0120	141,20 Kč		nerezová ocel	C	21	36	–	6,3	2	–	27	71	CAD
07420-0124	225,10 Kč		nerezová ocel	C	25	44	–	8,2	2,4	–	32	105	CAD
07420-0130	365,80 Kč		nerezová ocel	C	31	56	–	11,2	3,6	–	41	191	CAD
07420-0136	555,90 Kč		nerezová ocel	C	37	68	–	14	4,6	–	50	–	CAD
07420-0142	1 071,90 Kč		nerezová ocel	C	43	78	–	17	6,5	–	58	–	CAD
07420-0148	1 559,40 Kč		nerezová ocel	C	50	92	–	21	8	–	67	–	CAD
07420-0206	30,00 Kč		nerezová ocel	D	7,1	12	11	2,8	–	4	–	6	CAD
07420-0208	43,70 Kč		nerezová ocel	D	9,6	17	14,5	3,5	–	5,6	–	12	CAD
07420-0210	57,60 Kč		nerezová ocel	D	12	21	18,5	4,2	–	6,3	–	16	CAD
07420-0212	68,60 Kč		nerezová ocel	D	14,2	24	20	5	–	8	–	24	CAD
07420-0216	105,70 Kč		nerezová ocel	D	19	30	26	6,2	–	9,3	–	45	CAD
07420-0220	147,00 Kč		nerezová ocel	D	23,2	36	31	7,5	–	11,6	–	71	CAD
07420-0224	233,50 Kč		nerezová ocel	D	28	44	37	9,5	–	15	–	105	CAD
07420-0230	383,80 Kč		nerezová ocel	D	35	56	49	12	–	18,9	–	191	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
