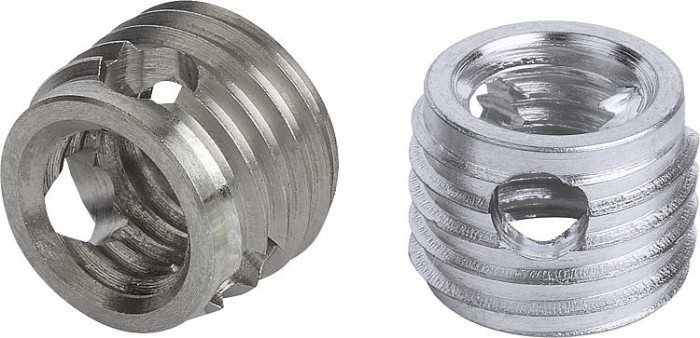

Závitové vložky, samořezné s řeznými otvory

Popis produktu

Kód:	07653
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Závitové vložky, samořezné s řeznými otvory | 07653
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 07653 Závitové vložky, samořezné s řeznými otvory

Vložky do závitu, samořezné informace pro montáž

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa?	D1 Vnitřní závit	D2	L	P	T min.	R min. u lehkých kovů	R min. u litiny	R min. u plastů	Objednací číslo ručního montážního nářadí	Objednací číslo strojního montážního nářadí
07653-03	13,70 Kč	16,58 Kč		CAD	ocel	M3	5	4	0.6	6	1	1.5	1.25	07652–803	07652–903
07653-04	15,00 Kč	18,15 Kč		CAD	ocel	M4	6.5	6	0.8	8	1.3	1.95	1.6	07652–804	07652–904
07653-05	15,60 Kč	18,88 Kč		CAD	ocel	M5	8	7	1	9	1.6	2.4	2	07652–805	07652–905
07653-06	16,90 Kč	20,45 Kč		CAD	ocel	M6	10	8	1.25	10	2	3	2.5	07652–806	07652–906
07653-08	20,80 Kč	25,17 Kč		CAD	ocel	M8	12	9	1.5	11	2.4	3.6	3	07652–808	07652–908
07653-10	54,40 Kč	65,82 Kč		CAD	ocel	M10	14	10	1.5	13	2.8	4.2	3.5	07652–810	07652–910
07653-12	72,40 Kč	87,60 Kč		CAD	ocel	M12	16	12	1.75	15	3.2	4.8	4	07652–812	07652–912
07653-041	na dotaz	na dotaz	Poptat cenu	3D	ocel	M4	6.5	8	0.8	10	1.3	1.95	1.63	07652–804	07652–904
07653-051	na dotaz	na dotaz	Poptat cenu	3D	ocel	M5	8	10	1	13	1.6	2.4	2	07652–805	07652–905
07653-061	na dotaz	na dotaz	Poptat cenu	3D	ocel	M6	10	12	1.25	15	2	3	2.5	07652–806	07652–906
07653-081	na dotaz	na dotaz	Poptat cenu	3D	ocel	M8	12	14	1.5	17	2.4	3.6	3	07652–808	07652–908
07653-103	42,90 Kč	51,91 Kč		CAD	nerezová ocel	M3	5	4	0.6	6	1	1.5	1.25	07652–803	07652–903
07653-104	43,20 Kč	52,27 Kč		CAD	nerezová ocel	M4	6.5	6	0.8	8	1.3	1.95	1.6	07652–804	07652–904
07653-105	45,30 Kč	54,81 Kč		CAD	nerezová ocel	M5	8	7	1	9	1.6	2.4	2	07652–805	07652–905
07653-106	42,10 Kč	50,94 Kč		CAD	nerezová ocel	M6	10	8	1.25	10	2	3	2.5	07652–806	07652–906
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa?	D1 Vnitřní závit	D2	L	P	T min.	R min. u lehkých kovů	R min. u litiny	R min. u plastů	Objednací číslo ručního montážního nářadí	Objednací číslo strojního montážního nářadí
07653-108	47,00 Kč	56,87 Kč		CAD	nerezová ocel	M8	12	9	1.5	11	2.4	3.6	3	07652–808	07652–908
07653-110	67,20 Kč	81,31 Kč		CAD	nerezová ocel	M10	14	10	1.5	13	2.8	4.2	3.5	07652–810	07652–910
07653-112	113,60 Kč	137,46 Kč		CAD	nerezová ocel	M12	16	12	1.75	15	3.2	4.8	4	07652–812	07652–912
07653-1031	na dotaz	na dotaz	Poptat cenu	3D	nerezová ocel	M3	5	6	0.6	8	1	1.5	1.25	07652–803	07652–903
07653-1041	na dotaz	na dotaz	Poptat cenu	3D	nerezová ocel	M4	6.5	8	0.8	10	1.3	1.95	1.63	07652–804	07652–904
07653-1051	na dotaz	na dotaz	Poptat cenu	3D	nerezová ocel	M5	8	10	1	13	1.6	2.4	2	07652–805	07652–905
07653-1061	na dotaz	na dotaz	Poptat cenu	3D	nerezová ocel	M6	10	12	1.25	15	2	3	2.5	07652–806	07652–906
07653-1081	na dotaz	na dotaz	Poptat cenu	3D	nerezová ocel	M8	12	14	1.5	17	2.4	3.6	3	07652–808	07652–908
07653-1101	na dotaz	na dotaz	Poptat cenu	3D	nerezová ocel	M10	14	18	1.5	22	2.8	4.2	3.5	07652–810	07652–910
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Montážní nářadí pro vložky do závitu, samořeznéMontážní nářadí pro vložky do závitu,…

Momentové šrouby a závitové vložky – Montážní nářadí pro vložky do závitu, samořezné

07652

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel nebo nerezová ocel 1.4305.
Provedení	Ocel cementovaná, pozinkovaná. Nerezová ocel bez povrchové úpravy.
Upozornění	Samořezné závitové vložky pro výrobu vysoce namáhaných, otěruvzdorných a vibračně odolných šroubových spojů v materiálech s nízkou pevností ve střihu, jako je např. hliník a jeho slitiny, mosaz, bronz, litina, duroplasty a termoplasty. Závitové vložky jsou na spodním konci zakončeny kuželovitě a mají tři řezné otvory. Při zašroubování do úchytného otvoru si svůj úchytný závit vyříznou samy. To zaručuje absolutně bezpečné a pevné ukotvení v úchytném materiálu. Vnitřní závit D1 podle ISO 6H. Závitové vložky s řeznými otvory jsou konstruovány pro obtížně obrobitelné materiály. Díky silnější stěně je možné při obrábění vyvinout větší sílu, která se navíc rozloží na tři řezné otvory.
