Čtvrtinové otočné uzávěry

Name: Čtvrtinové otočné uzávěry
Brand: norelem
SKU: 05592-50
Availability: InStock

Novinka

Popis produktu

Kód:	05592-50
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čtvrtinové otočné uzávěry | 05592-50
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 05592–50 Čtvrtinové otočné uzávěry

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	A	L	L1
05592-50-111015	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	0,75 – 1,50	14,95	10,15
05592-50-111090	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	1,50 – 2,25	14,95	10,9
05592-50-111165	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	2,25 – 3,00	14,95	11,65
05592-50-111240	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	3,00 – 3,75	17,2	12,4
05592-50-111315	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	3,75 – 4,50	17,2	13,15
05592-50-111390	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	4,50 – 5,25	17,2	13,9
05592-50-111465	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	5,25 – 6,00	19,45	14,65
05592-50-111540	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	6,00 – 6,75	19,45	15,4
05592-50-111615	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	6,75 – 7,50	19,45	16,15
05592-50-111690	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	7,50 – 8,25	21,7	16,9
05592-50-111765	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	8,25 – 9,00	21,7	17,65
05592-50-111840	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	9,00 – 9,75	21,7	18,4
05592-50-111915	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	9,75 – 10,50	23,95	19,15
05592-50-111990	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	10,50 – 11,25	23,95	19,9
05592-50-112065	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	11,25 – 12,00	23,95	20,65
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	A	L	L1
05592-50-112140	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	12,00 – 12,75	26,2	21,4
05592-50-112215	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	12,75 – 13,50	26,2	22,15
05592-50-112290	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	13,50 – 14,25	26,2	22,9
05592-50-112365	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	14,25 – 15,00	28,45	23,65
05592-50-112440	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	15.00 – 15,75	28,45	24,4
05592-50-112515	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	15,75 – 16,50	28,45	25,15
05592-50-112590	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	16,50 – 17,25	30,7	25,9
05592-50-112665	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	17,25 – 18,00	30,7	26,65
05592-50-112740	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	18,00 – 18,75	30,7	27,4
05592-50-112815	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	18,75 – 19,50	32,95	28,15
05592-50-112890	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	19,50 – 20,25	32,95	28,9
05592-50-112965	75,70 Kč	91,60 Kč		3D	s hlavou s drážkou	20,25 – 21	32,95	29,65
05592-50-211015	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	0,75 – 1,50	14,95	10,15
05592-50-211090	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	1,50 – 2,25	14,95	10,9
05592-50-211165	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	2,25 – 3,00	14,95	11,65
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	A	L	L1
05592-50-211240	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	3,00 – 3,75	17,2	12,4
05592-50-211315	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	3,75 – 4,50	17,2	13,15
05592-50-211390	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	4,50 – 5,25	17,2	13,9
05592-50-211465	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	5,25 – 6,00	19,45	14,65
05592-50-211540	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	6,00 – 6,75	19,45	15,4
05592-50-211615	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	6,75 – 7,50	19,45	16,15
05592-50-211690	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	7,50 – 8,25	21,7	16,9
05592-50-211765	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	8,25 – 9,00	21,7	17,65
05592-50-211840	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	9,00 – 9,75	21,7	18,4
05592-50-211915	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	9,75 – 10,50	23,95	19,15
05592-50-211990	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	10,50 – 11,25	23,95	19,9
05592-50-212065	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	11,25 – 12,00	23,95	20,65
05592-50-212140	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	12,00 – 12,75	26,2	21,4
05592-50-212215	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	12,75 – 13,50	26,2	22,15
05592-50-212290	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	13,50 – 14,25	26,2	22,9
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	A	L	L1
05592-50-212365	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	14,25 – 15,00	28,45	23,65
05592-50-212440	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	15.00 – 15,75	28,45	24,4
05592-50-212515	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	15,75 – 16,50	28,45	25,15
05592-50-212590	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	16,50 – 17,25	30,7	25,9
05592-50-212665	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	17,25 – 18,00	30,7	26,65
05592-50-212740	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	18,00 – 18,75	30,7	27,4
05592-50-212815	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	18,75 – 19,50	32,95	28,15
05592-50-212890	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	19,50 – 20,25	32,95	28,9
05592-50-212965	75,70 Kč	91,60 Kč		3D	s hlavou s křížovou drážkou	20,25 – 21	32,95	29,65
05592-50-311315	151,90 Kč	183,80 Kč		3D	s rýhovanou hlavou	0,75 – 1,50	18,15	13,15
05592-50-311390	151,90 Kč	183,80 Kč		3D	s rýhovanou hlavou	1,50 – 2,25	18,15	13,9
05592-50-311465	151,90 Kč	183,80 Kč		3D	s rýhovanou hlavou	2,25 – 3,00	18,15	14,65
05592-50-311540	151,90 Kč	183,80 Kč		3D	s rýhovanou hlavou	3,00 – 3,75	20,4	15,4
05592-50-311615	151,90 Kč	183,80 Kč		3D	s rýhovanou hlavou	3,75 – 4,50	20,4	16,15
05592-50-311690	151,90 Kč	183,80 Kč		3D	s rýhovanou hlavou	4,50 – 5,25	20,4	16,9
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel.
Provedení	Pozinkováno.

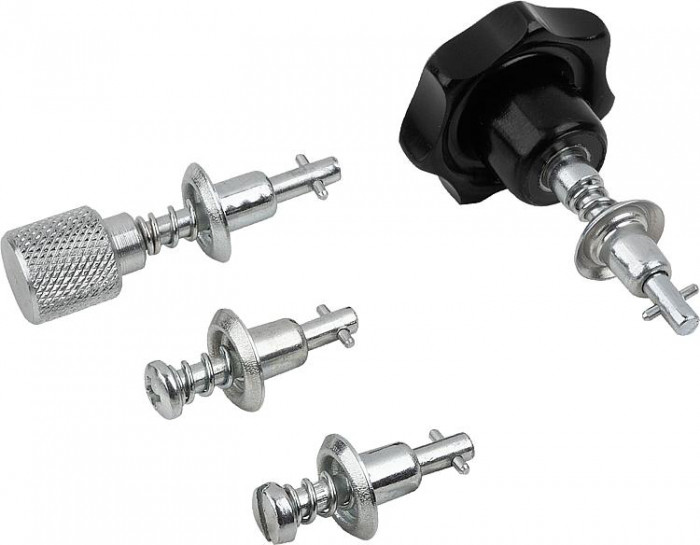

Upozornění	Čtvrtinové otočné uzávěry pro bezpečné držení a uzavírání klapek, vík nádrží, krytů strojů a podobně. Uzávěr se zavírá a otevírá otočením o 90°. Přitom se tak zvaný příčný kolík v uzavíracím čepu posune přes křivku ve spodním uzavíracím dílu a napne tak pružinu. V koncovém bodě křivky se nachází malé prohloubení, do kterého zapadne křížový kolík. Předpínací síla uzávěru vytvářená pružinou zajišťuje, že spoj zůstane uzavřený a je zabezpečen proti vibracím. Všechny součásti uzavíracího systému (uzavírací čep, přídržná podložka a spodní uzavírací díl) jsou spojeny s krytem, resp. s rámem, aby se nemohly ztratit. Ovládání se provádí pomocí drážky, křížové drážky nebo bez použití nářadí pomocí rýhovaného úchytu / hvězdicového úchytu. Čtvrtinový otočný uzávěr se vždy skládá z 1/4 otočného uzávěru, přídržné podložky a spodního uzavíracího dílu.
Technické údaje	Maximální tahová síla 1300 N.
Montáž	Do krytu se vyvrtá otvor 8 mm, prostrčí se čep s příčným kolíkem a ze zadní strany se zajistí přídržnou podložkou. V rámu se vyvrtá středový otvor 13 mm a dva upevňovací otvory podle děrové šablony spodního dílu.
Příslušenství	Přídržné podložky 05592–51. Spodní uzavírací díly 05592–52.
