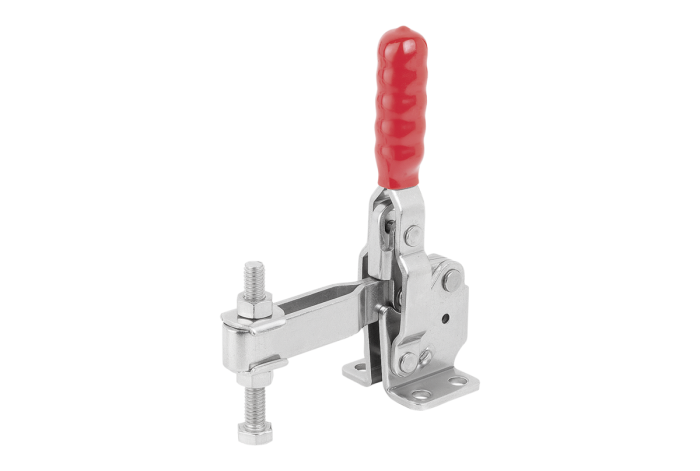

Rychloupínače vertikální s vodorovnou patkou a nastavitelným přítlačným šroubem
Popis produktu
| Kód: | 05715-10 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 3–4 pracovní dny od objednání, v závislosti na množství a aktuálních zásobách v centrálním skladu. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
Ke stažení
Datový list norelem 05715–10 Rychloupínače vertikální s vodorovnou patkou a nastavitelným přítlačným šroubem
Detail zavřít

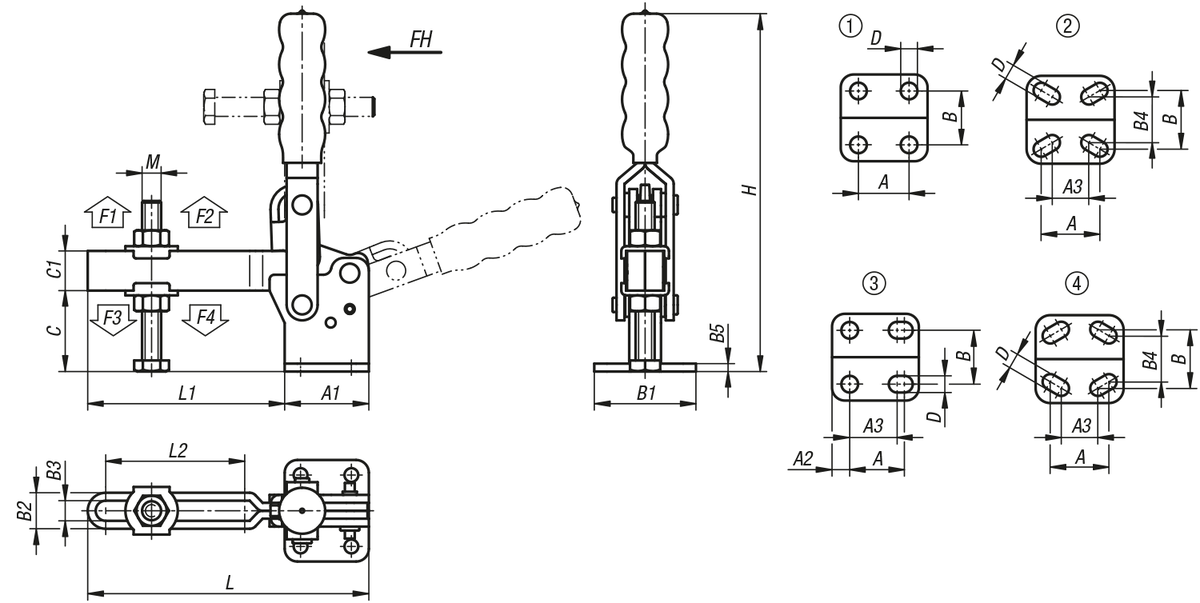

| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Materiál základní těleso | Děrová šablona | Úhel rozevření přídržného ramene | Úhel rozevření držadla | Ruční síla FH N | Přídržná síla F1 N | Přídržná síla F2 N | Upínací síla F3 N | Upínací síla F4 N | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | C | C1 | D | H | L | L1 | L2 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05715-10-001000 | 378,90 Kč | 458,47 Kč | ocel | 1 | 120° | 85° | 50 | 700 | 1000 | 500 | 700 | 16 | 26 | – | – | 24 | 34 | 9.5 | 5.5 | – | 2 | 16 | 9 | 4.4 | 88 | 57 | 31 | 16.6 | M5×35 | ||
| 05715-10-001600 | 472,60 Kč | 571,85 Kč | ocel | 1 | 95° | 75° | 100 | 1200 | 1600 | 800 | 1000 | 12.7 | 27 | – | – | 26.8 | 37.8 | 12.2 | 6.2 | – | 3 | 23 | 11 | 5.2 | 125 | 70 | 43 | 24.9 | M6×50 | ||
| 05715-10-001800 | 417,10 Kč | 504,69 Kč | ocel | 1 | 95° | 60° | 100 | 800 | 1800 | 600 | 1200 | 12.7 | 25.4 | – | – | 27 | 39.7 | 13 | 7 | – | 3 | 22.7 | 9.5 | 5.2 | 104 | 64.7 | 33.7 | 19.9 | M6×44 | ||
| 05715-10-002000 | 452,60 Kč | 547,65 Kč | ocel | 4 | 108° | 70° | 100 | 1000 | 2000 | 900 | 1200 | 19 | 35 | – | 12.7 | 27 | 42 | 11 | 6 | 25 | 3 | 29 | 13 | 5.5 | 135 | 79 | 44 | 32.9 | M6×50 | ||
| 05715-10-002400 | 512,70 Kč | 620,37 Kč | ocel | 1 | 100° | 56° | 150 | 1200 | 2400 | 800 | 1600 | 19 | 34.9 | – | – | 31.8 | 46 | 14.3 | 8.3 | – | 3 | 31.8 | 16 | 7.2 | 141 | 117.2 | 73.2 | 49.4 | M8×63 | ||
| 05715-10-002600 | 599,00 Kč | 724,79 Kč | ocel | 1 | 90° | 70° | 150 | 1000 | 2600 | 800 | 1600 | 19 | 35 | – | – | 32 | 47 | 14.9 | 8.9 | – | 3 | 32 | 17.5 | 7.1 | 178 | 110.2 | 75.2 | 50.1 | M8×60 | ||
| 05715-10-003600 | 681,50 Kč | 824,62 Kč | ocel | 3 | 106° | 67° | 100 | 1800 | 3600 | 900 | 1800 | 25 | 43 | 9 | 19 | 33.7 | 51.2 | 14.8 | 8.8 | – | 3 | 35 | 19 | 8 | 197 | 143 | 100 | 70 | M8×60 | ||
| 05715-10-004000 | 745,20 Kč | 901,69 Kč | ocel | 1 | 112° | 61° | 250 | 2000 | 4000 | 1400 | 3000 | 31.8 | 49.2 | – | – | 45.3 | 64.3 | 19 | 11 | – | 3 | 44 | 19 | 8.7 | 206 | 139.5 | 90.3 | 63.5 | M10×85 | ||
| 05715-10-007000 | 1 139,30 Kč | 1 378,55 Kč | ocel | 1 | 90° | 70° | 250 | 3200 | 7000 | 1400 | 3000 | 32 | 53 | – | – | 45 | 64 | 22.7 | 12.7 | – | 5 | 51 | 25 | 8.7 | 226 | 177 | 124 | 90 | M12×100 | ||
| 05715-10-008000 | 1 489,20 Kč | 1 801,93 Kč | ocel | 1 | 100° | 50° | 280 | 3000 | 8000 | 1800 | 3900 | 50.8 | 76.2 | – | – | 69.8 | 95.2 | 26.5 | 16.5 | – | 8 | 82.1 | 31.8 | 12.3 | 303 | 229.2 | 153 | 105 | M16×150 | ||
| 05715-10-010001 | 467,40 Kč | 565,55 Kč | ocel | 2 | 96° | 69° | 50 | 700 | 1000 | 500 | 800 | 16 | 29 | – | 14 | 24 | 34 | 10 | 5 | 17.5 | 2.5 | 22 | 10 | 4.8 | 97 | 67 | 38 | 27.9 | M5×35 | ||
| 05715-10-040001 | 835,60 Kč | 1 011,08 Kč | ocel | 1 | 90° | 70° | 250 | 2000 | 4000 | 1400 | 3000 | 32 | 50 | – | – | 45 | 64 | 18.6 | 10.6 | – | 4 | 42 | 22 | 8.3 | 220.4 | 142.8 | 92.8 | 62.2 | M10×80 | ||
| 05715-10-101000 | 1 007,70 Kč | 1 219,32 Kč | nerezová ocel | 1 | 120° | 85° | 50 | 700 | 1000 | 500 | 700 | 16 | 26 | – | – | 24 | 34 | 9.5 | 5.5 | – | 2 | 16 | 9 | 4.4 | 88 | 57 | 31 | 16.6 | M5×35 | ||
| 05715-10-101600 | 1 167,70 Kč | 1 412,92 Kč | nerezová ocel | 1 | 95° | 75° | 100 | 1200 | 1600 | 800 | 1000 | 12.7 | 27 | – | – | 26.8 | 37.8 | 12.2 | 6.2 | – | 3 | 23 | 11 | 5.2 | 125 | 70 | 43 | 24.9 | M6×50 | ||
| 05715-10-101800 | 856,10 Kč | 1 035,88 Kč | nerezová ocel | 1 | 95° | 60° | 100 | 800 | 1800 | 600 | 1200 | 12.7 | 25.4 | – | – | 27 | 39.7 | 13 | 7 | – | 3 | 22.7 | 9.5 | 5.2 | 104 | 64.7 | 33.7 | 19.9 | M6×40 | ||
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Materiál základní těleso | Děrová šablona | Úhel rozevření přídržného ramene | Úhel rozevření držadla | Ruční síla FH N | Přídržná síla F1 N | Přídržná síla F2 N | Upínací síla F3 N | Upínací síla F4 N | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | C | C1 | D | H | L | L1 | L2 | M |
| 05715-10-102400 | 1 068,30 Kč | 1 292,64 Kč | nerezová ocel | 1 | 100° | 56° | 150 | 1200 | 2400 | 800 | 1600 | 19 | 34.9 | – | – | 31.8 | 46 | 14.3 | 8.3 | – | 3 | 31.8 | 16 | 7.2 | 141 | 117.2 | 73.2 | 49.4 | M8×60 | ||
| 05715-10-102600 | 1 459,70 Kč | 1 766,24 Kč | nerezová ocel | 1 | 90° | 70° | 150 | 1000 | 2600 | 800 | 1600 | 19 | 35 | – | – | 32 | 47 | 14.9 | 8.9 | – | 3 | 32 | 17.5 | 7.1 | 178 | 110.2 | 75.2 | 50.1 | M8×60 | ||
| 05715-10-104000 | 1 357,30 Kč | 1 642,33 Kč | nerezová ocel | 1 | 112° | 61° | 250 | 2000 | 4000 | 1400 | 3000 | 31.8 | 49.2 | – | – | 45.3 | 64.3 | 19 | 11 | – | 3 | 44 | 19 | 8.7 | 206 | 139.5 | 90.3 | 63.5 | M10×80 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||||||||
