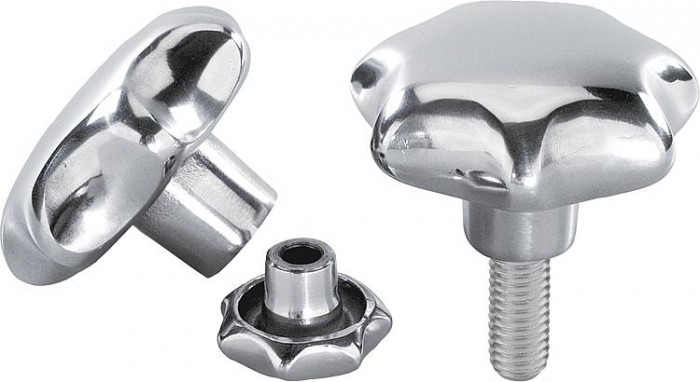

Hvězdicové ovládací matice podle DIN 6336 z hliníku

Popis produktu

Kód:	06192
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Hvězdicové ovládací matice podle DIN 6336 z hliníku | 06192
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06192 Hvězdicové ovládací matice podle DIN 6336 z hliníku

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Povrch základního tělesa	D	D1	D2	D6	H	H3	L	T	T1
06192-14008	102,20 Kč	123,66 Kč		CAD	A	hladce vyleštěno	–	40	14	–	26	13	–	–	–
06192-15010	132,50 Kč	160,33 Kč		CAD	A	hladce vyleštěno	–	50	18	–	34	17	–	–	–
06192-16312	174,80 Kč	211,51 Kč		CAD	A	hladce vyleštěno	–	63	20	–	42	21	–	–	–
06192-18016	251,30 Kč	304,07 Kč		CAD	A	hladce vyleštěno	–	80	25	–	52	25	–	–	–
06192-24008	148,30 Kč	179,44 Kč		CAD	B	hladce vyleštěno	8	40	14	–	25	13	–	–	–
06192-25010	185,50 Kč	224,46 Kč		CAD	B	hladce vyleštěno	10	50	18	–	32	17	–	–	–
06192-26312	235,20 Kč	284,59 Kč		CAD	B	hladce vyleštěno	12	63	20	–	40	21	–	–	–
06192-28016	309,20 Kč	374,13 Kč		CAD	B	hladce vyleštěno	16	80	25	–	50	25	–	–	–
06192-34008	148,30 Kč	179,44 Kč		CAD	C	hladce vyleštěno	8	40	14	–	25	13	–	15	18
06192-35010	185,50 Kč	224,46 Kč		CAD	C	hladce vyleštěno	10	50	18	–	32	17	–	18	21
06192-36312	235,20 Kč	284,59 Kč		CAD	C	hladce vyleštěno	12	63	20	–	40	21	–	22	25
06192-38016	309,20 Kč	374,13 Kč		CAD	C	hladce vyleštěno	16	80	25	–	50	25	–	28	32
06192-44008	148,30 Kč	179,44 Kč		CAD	D	hladce vyleštěno	M8	40	14	8,4	25	13	–	12	–
06192-45010	185,50 Kč	224,46 Kč		CAD	D	hladce vyleštěno	M10	50	18	10,5	32	17	–	16	–
06192-46312	235,20 Kč	284,59 Kč		CAD	D	hladce vyleštěno	M12	63	20	13	40	21	–	20	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Povrch základního tělesa	D	D1	D2	D6	H	H3	L	T	T1
06192-48016	309,20 Kč	374,13 Kč		CAD	D	hladce vyleštěno	M16	80	25	17	50	25	–	30	–
06192-54008	148,30 Kč	179,44 Kč		CAD	E	hladce vyleštěno	M8	40	14	–	25	13	–	15	18
06192-55010	185,50 Kč	224,46 Kč		CAD	E	hladce vyleštěno	M10	50	18	–	32	17	–	18	21
06192-56312	235,20 Kč	284,59 Kč		CAD	E	hladce vyleštěno	M12	63	20	–	40	21	–	22	25
06192-58016	309,20 Kč	374,13 Kč		CAD	E	hladce vyleštěno	M16	80	25	–	50	25	–	28	32
06192-240082	252,90 Kč	306,01 Kč		CAD	B	leštěno	8	40	14	–	25	13	–	–	–
06192-250102	309,20 Kč	374,13 Kč		CAD	B	leštěno	10	50	18	–	32	17	–	–	–
06192-263122	341,70 Kč	413,46 Kč		CAD	B	leštěno	12	63	20	–	40	21	–	–	–
06192-280162	513,80 Kč	621,70 Kč		CAD	B	leštěno	16	80	25	–	50	25	–	–	–
06192-340082	252,90 Kč	306,01 Kč		CAD	C	leštěno	8	40	14	–	25	13	–	15	18
06192-350102	309,20 Kč	374,13 Kč		CAD	C	leštěno	10	50	18	–	32	17	–	18	21
06192-363122	341,70 Kč	413,46 Kč		CAD	C	leštěno	12	63	20	–	40	21	–	22	25
06192-380162	513,80 Kč	621,70 Kč		CAD	C	leštěno	16	80	25	–	50	25	–	28	32
06192-440082	252,90 Kč	306,01 Kč		CAD	D	leštěno	M8	40	14	8,4	25	13	–	12	–
06192-450102	309,20 Kč	374,13 Kč		CAD	D	leštěno	M10	50	18	10,5	32	17	–	16	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Povrch základního tělesa	D	D1	D2	D6	H	H3	L	T	T1
06192-463122	341,70 Kč	413,46 Kč		CAD	D	leštěno	M12	63	20	13	40	21	–	20	–
06192-480162	513,80 Kč	621,70 Kč		CAD	D	leštěno	M16	80	25	17	50	25	–	30	–
06192-540082	252,90 Kč	306,01 Kč		CAD	E	leštěno	M8	40	14	–	25	13	–	15	18
06192-550102	309,20 Kč	374,13 Kč		CAD	E	leštěno	M10	50	18	–	32	17	–	18	21
06192-563122	341,70 Kč	413,46 Kč		CAD	E	leštěno	M12	63	20	–	40	21	–	22	25
06192-580162	513,80 Kč	621,70 Kč		CAD	E	leštěno	M16	80	25	–	50	25	–	28	32
06192-64008X20	259,20 Kč	313,63 Kč		CAD	L	hladce vyleštěno	M8	40	14	–	25	–	20	–	–
06192-64008X25	264,70 Kč	320,29 Kč		CAD	L	hladce vyleštěno	M8	40	14	–	25	–	25	–	–
06192-64008X30	266,30 Kč	322,22 Kč		CAD	L	hladce vyleštěno	M8	40	14	–	25	–	30	–	–
06192-64008X40	271,20 Kč	328,15 Kč		CAD	L	hladce vyleštěno	M8	40	14	–	25	–	40	–	–
06192-65010X25	308,40 Kč	373,16 Kč		CAD	L	hladce vyleštěno	M10	50	18	–	32	–	25	–	–
06192-65010X30	314,10 Kč	380,06 Kč		CAD	L	hladce vyleštěno	M10	50	18	–	32	–	30	–	–
06192-65010X40	321,00 Kč	388,41 Kč		CAD	L	hladce vyleštěno	M10	50	18	–	32	–	40	–	–
06192-65010X50	326,10 Kč	394,58 Kč		CAD	L	hladce vyleštěno	M10	50	18	–	32	–	50	–	–
06192-66312X30	388,70 Kč	470,33 Kč		CAD	L	hladce vyleštěno	M12	63	20	–	40	–	30	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Povrch základního tělesa	D	D1	D2	D6	H	H3	L	T	T1
06192-66312X40	393,60 Kč	476,26 Kč		CAD	L	hladce vyleštěno	M12	63	20	–	40	–	40	–	–
06192-66312X50	409,20 Kč	495,13 Kč		CAD	L	hladce vyleštěno	M12	63	20	–	40	–	50	–	–
06192-66312X60	416,80 Kč	504,33 Kč		CAD	L	hladce vyleštěno	M12	63	20	–	40	–	60	–	–
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Hliník. Závitový kolík z nerezové oceli 1.4305. Příčný kolík z nerezové oceli 1.4310.
Na vyžádání	Hvězdicové ovládací matice jako polotovar (neomílané).
Odkaz na výkres	Provedení A: polotovar Provedení B: průchozí otvor Provedení C: slepý otvor Provedení D: vyvrtaný závit Provedení E: slepá díra se závitem Provedení L: vnější závit
Provedení	Omíláno nebo broušeno a leštěno. Závitový kolík a příčný kolík bez povrchové úpravy.
