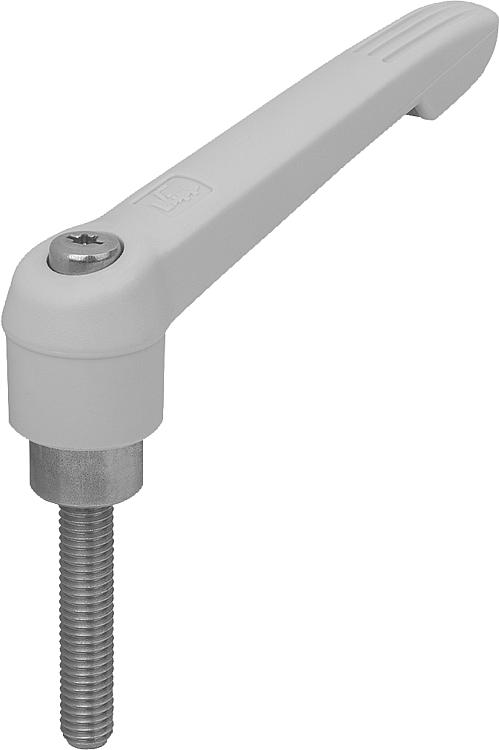

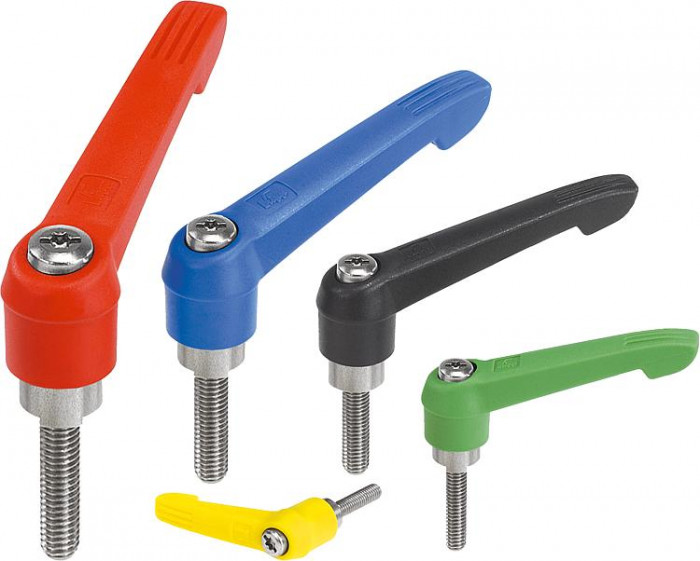

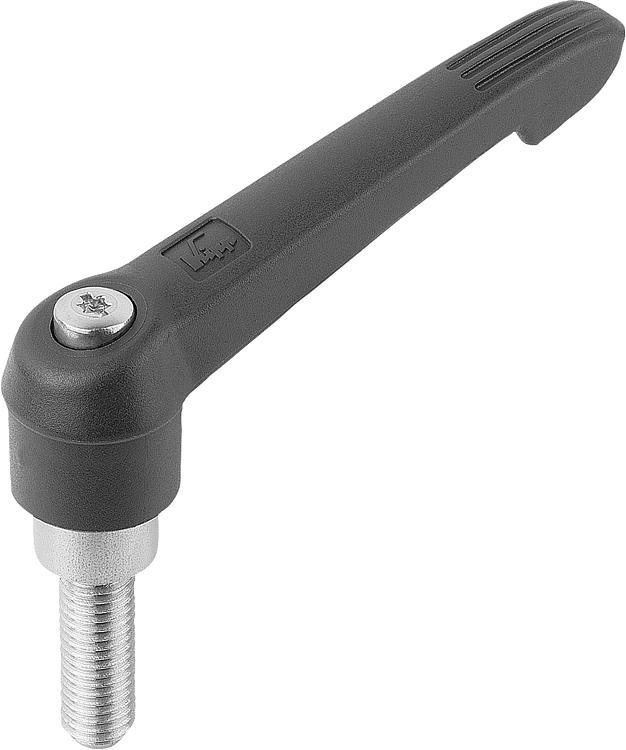

Svěrací páky s vnějším závitem a plastovou rukojetí, ocelové části z nerezu

Popis produktu

Kód:	06611
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s vnějším závitem a plastovou rukojetí, ocelové části z nerezu | 06611
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06611 Svěrací páky s vnějším závitem a plastovou rukojetí, ocelové části z nerezu

Varianty
Technické parametry

Detail zavřít

Zruš filtr

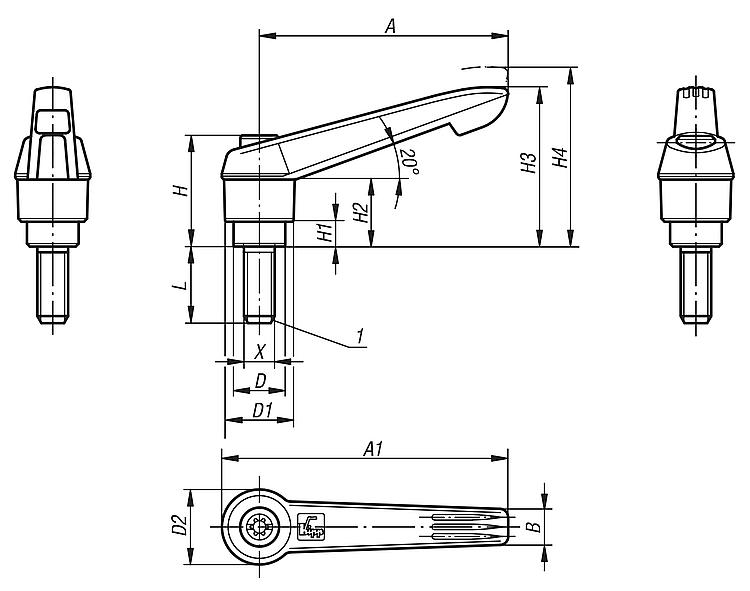

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06611-10588X10	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06611-10588X15	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06611-10588X20	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06611-10588X25	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25

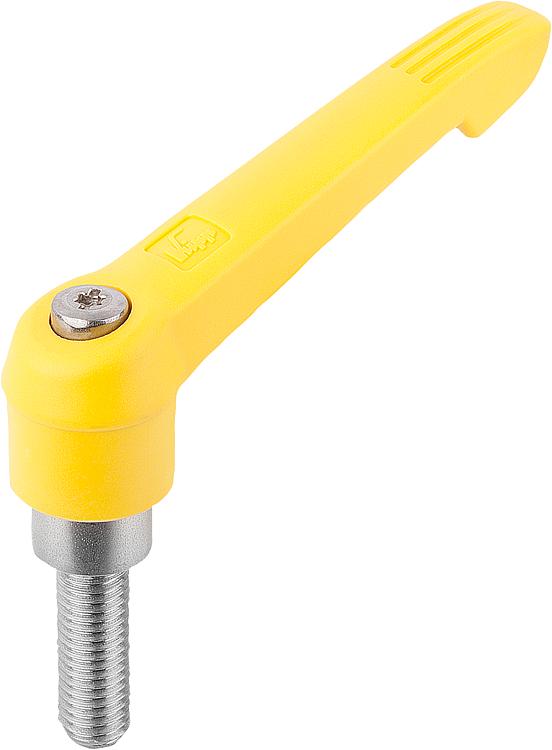

06611-10616X10	157,10 Kč	190,09 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06611-10616X15	157,10 Kč	190,09 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06611-10616X20	157,10 Kč	190,09 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06611-10616X25	157,10 Kč	190,09 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06611-10616X30	157,10 Kč	190,09 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06611-10616X40	168,50 Kč	203,89 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06611-10616X50	168,50 Kč	203,89 Kč		CAD	řepkově žlutá RAL 1021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50

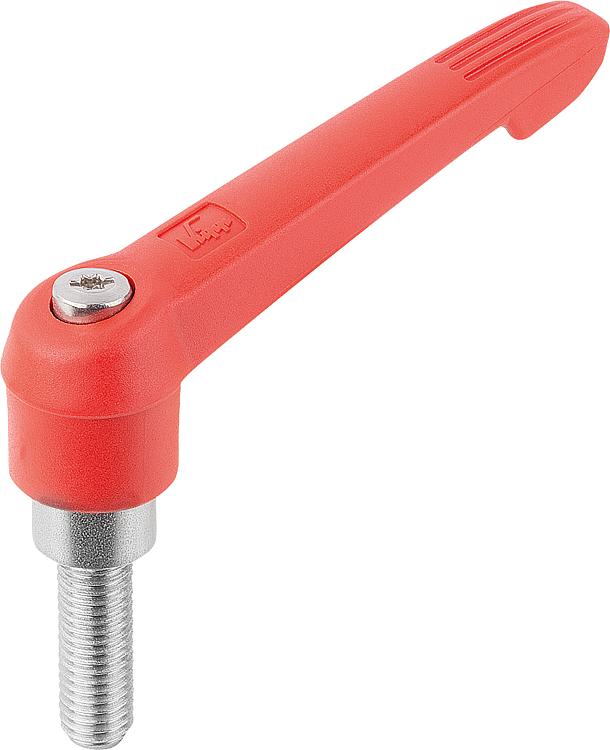

06611-10684X10	157,10 Kč	190,09 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06611-10684X15	157,10 Kč	190,09 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06611-10684X20	157,10 Kč	190,09 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06611-10684X25	157,10 Kč	190,09 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06611-10684X30	157,10 Kč	190,09 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06611-10684X40	168,50 Kč	203,89 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06611-10684X50	168,50 Kč	203,89 Kč		CAD	bezpečnostní červená RAL 3020	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50

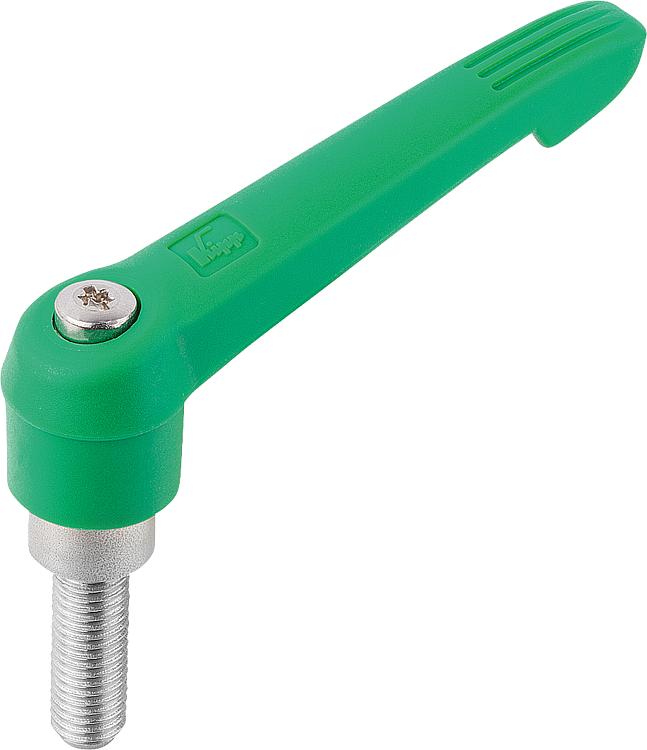

06611-10686X10	157,10 Kč	190,09 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06611-10686X15	157,10 Kč	190,09 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06611-10686X20	157,10 Kč	190,09 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06611-10686X25	157,10 Kč	190,09 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06611-10686X30	157,10 Kč	190,09 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06611-10686X40	168,50 Kč	203,89 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06611-10686X50	168,50 Kč	203,89 Kč		CAD	signální zelená RAL 6032	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50

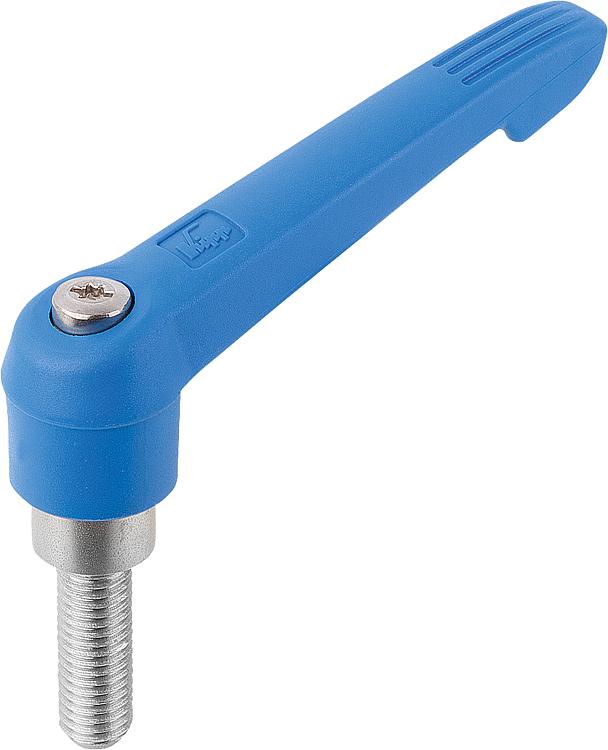

06611-10687X10	157,10 Kč	190,09 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06611-10687X15	157,10 Kč	190,09 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06611-10687X20	157,10 Kč	190,09 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06611-10687X25	157,10 Kč	190,09 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06611-10687X30	157,10 Kč	190,09 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06611-10687X40	168,50 Kč	203,89 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06611-10687X50	168,50 Kč	203,89 Kč		CAD	bezpečnostní modrá RAL 5017	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06611-10688X10	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06611-10688X15	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06611-10688X20	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06611-10688X25	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06611-10688X30	157,10 Kč	190,09 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06611-10688X40	168,50 Kč	203,89 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06611-10688X50	168,50 Kč	203,89 Kč		.step	světle šedá RAL 7035	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06611-20616X15	188,50 Kč	228,09 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06611-20616X20	188,50 Kč	228,09 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06611-20616X25	188,50 Kč	228,09 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06611-20616X30	188,50 Kč	228,09 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06611-20616X40	201,30 Kč	243,57 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06611-20616X50	201,30 Kč	243,57 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06611-20616X60	201,30 Kč	243,57 Kč		CAD	řepkově žlutá RAL 1021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06611-20684X15	188,50 Kč	228,09 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06611-20684X20	188,50 Kč	228,09 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06611-20684X25	188,50 Kč	228,09 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06611-20684X30	188,50 Kč	228,09 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06611-20684X40	201,30 Kč	243,57 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06611-20684X50	201,30 Kč	243,57 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06611-20684X60	201,30 Kč	243,57 Kč		CAD	bezpečnostní červená RAL 3020	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06611-20686X15	188,50 Kč	228,09 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06611-20686X20	188,50 Kč	228,09 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06611-20686X25	188,50 Kč	228,09 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06611-20686X30	188,50 Kč	228,09 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06611-20686X40	201,30 Kč	243,57 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06611-20686X50	201,30 Kč	243,57 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06611-20686X60	201,30 Kč	243,57 Kč		CAD	signální zelená RAL 6032	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

1 234 5 6 7

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části z nerezu 1.4305.
Na vyžádání	Další vnější závity, délky šroubů i nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Nerezová ocel bez povrchové úpravy.
Upozornění	Δ Na tomto místě je třeba udat požadovanou barvu svěrací páky. Při L ≥ 60 mm činí délka závitu 60 mm.
