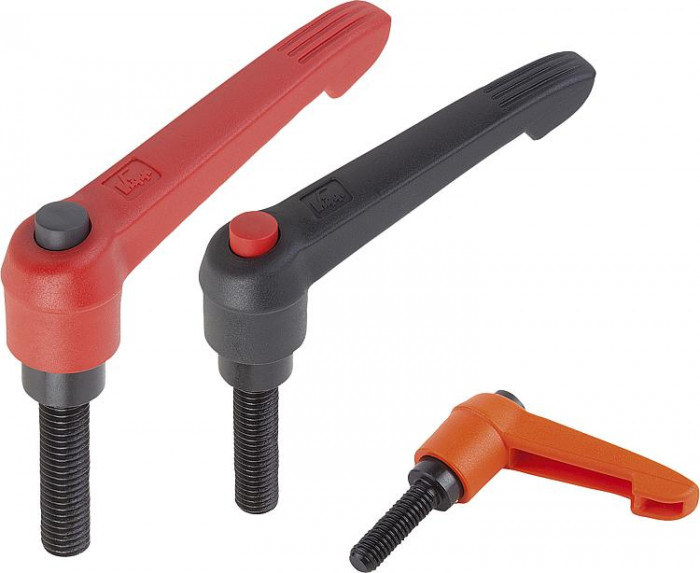

Svěrací páky s tlačítkem s vnějším závitem

Popis produktu

Kód:	06610
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s tlačítkem s vnějším závitem | 06610
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06610 Svěrací páky s tlačítkem s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-71105X10	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06610-71105X15	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06610-71105X20	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06610-71105X25	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06610-71105X30	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06610-71105X35	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35
06610-71105X40	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06610-71105X45	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45
06610-71105X50	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06610-71106X10	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06610-71106X15	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06610-71106X20	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06610-71106X25	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06610-71106X30	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06610-71106X35	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-71106X40	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06610-71106X45	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45
06610-71106X50	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06610-71206X15	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06610-71206X20	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06610-71206X25	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06610-71206X30	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06610-71206X35	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35
06610-71206X40	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06610-71206X45	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45
06610-71206X50	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06610-71206X55	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55
06610-71206X60	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06610-71208X15	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06610-71208X20	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-71208X25	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06610-71208X30	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06610-71208X35	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35
06610-71208X40	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06610-71208X45	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45
06610-71208X50	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06610-71208X55	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55
06610-71208X60	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06610-71210X15	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06610-71210X20	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06610-71210X25	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06610-71210X30	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06610-71210X35	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35
06610-71210X40	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06610-71210X45	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-71210X50	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06610-71210X55	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55
06610-71210X60	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06610-71308X15	129,20 Kč	156,33 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	15
06610-71308X20	129,20 Kč	156,33 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	20
06610-71308X25	129,20 Kč	156,33 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	25
06610-71308X30	129,20 Kč	156,33 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	30
06610-71308X35	141,80 Kč	171,58 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	35
06610-71308X40	141,80 Kč	171,58 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	40
06610-71308X45	141,80 Kč	171,58 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	45
06610-71308X50	141,80 Kč	171,58 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	50
06610-71308X55	141,80 Kč	171,58 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	55
06610-71308X60	141,80 Kč	171,58 Kč		CAD	tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	60
06610-71310X15	129,20 Kč	156,33 Kč		CAD	tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	15
06610-71310X20	129,20 Kč	156,33 Kč		CAD	tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	20
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Držadlo páčky z plastu vyztuženého skelnými vlákny s ozubeným kroužkem ze zinkového odlitku. Ocelové části třída pevnosti 5.8. Tlačítko z plastu (POM).
Na vyžádání	Další vnější závity, délky šroubů i nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Ocelové části brynýrované.
Upozornění	Δ Na tomto místě je třeba udat požadovanou barvu svěrací páky. Standardní barvy jsou: Svěrací páky tmavošedá, tlačítko bezpečnostní červená. Svěrací páky oranžová, tlačítko tmavošedá. Svěrací páky bezpečnostní červená, tlačítko tmavošedá. Při L ≥ 60 mm činí délka závitu 60 mm.
