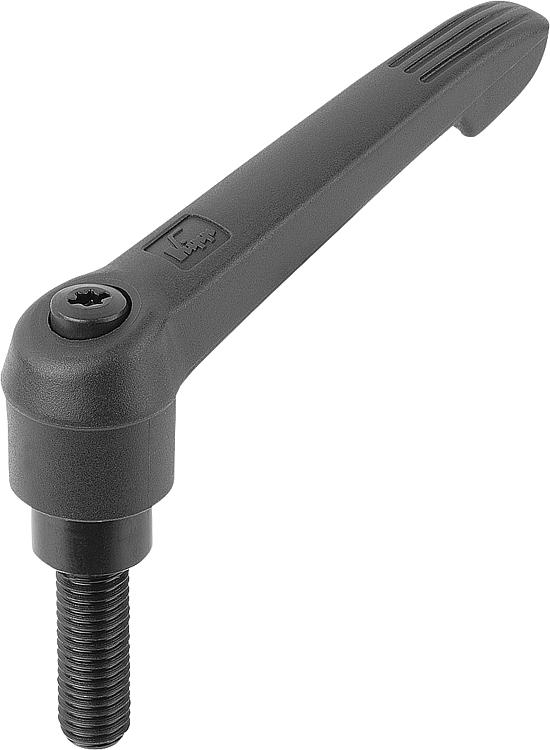

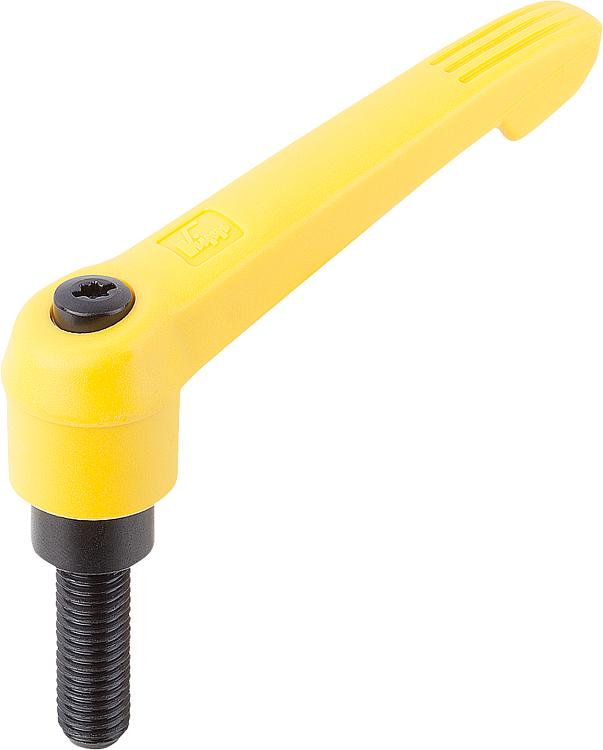

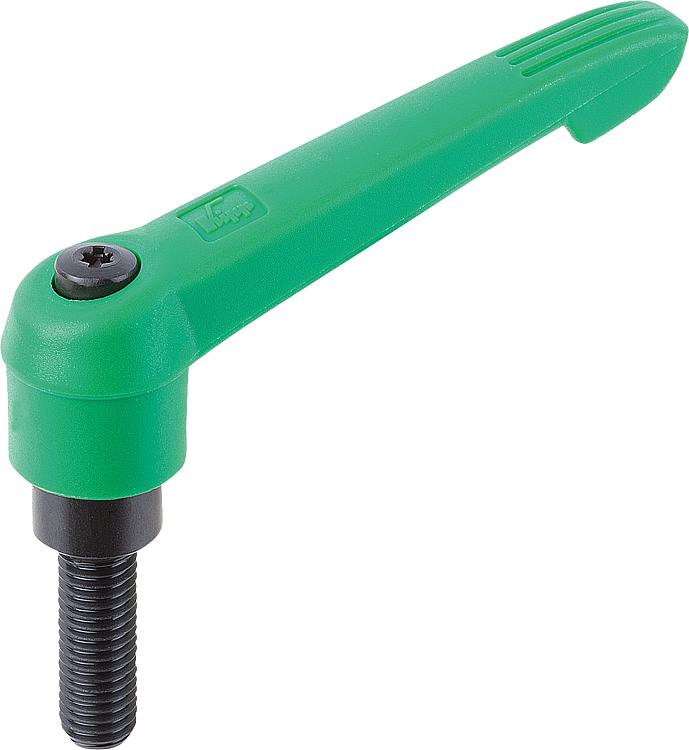

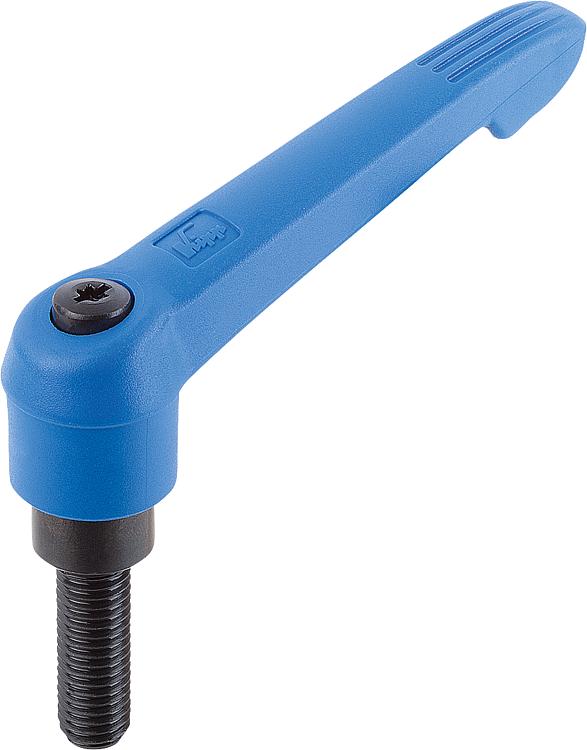

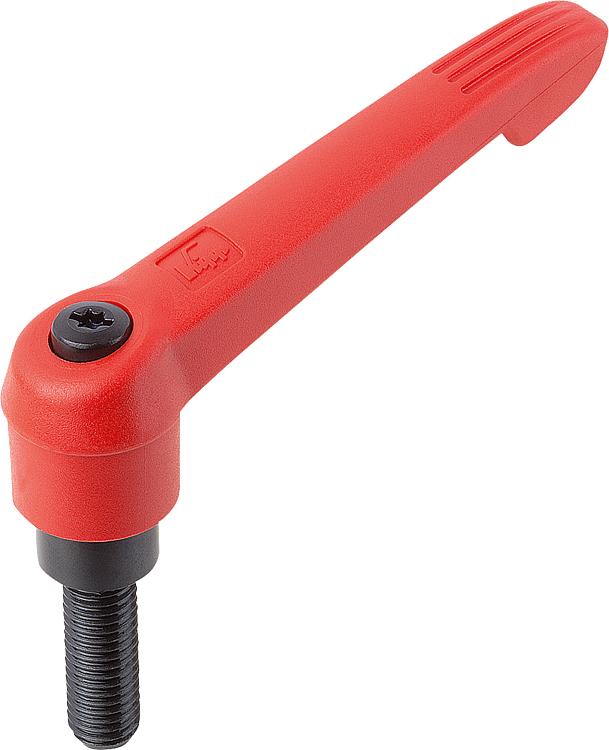

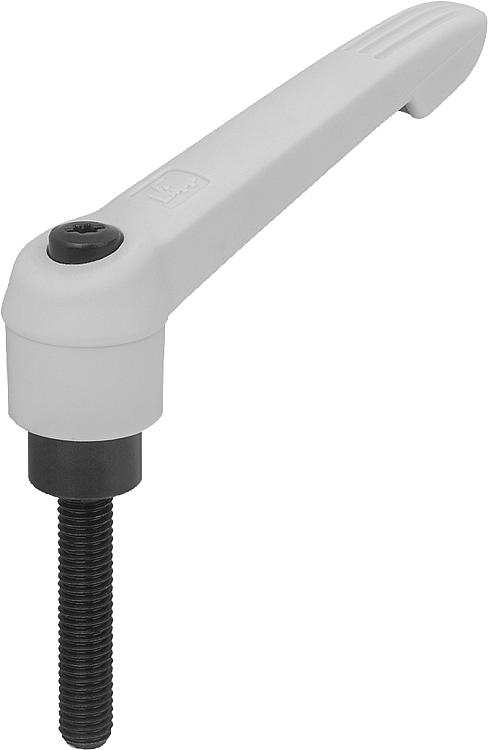

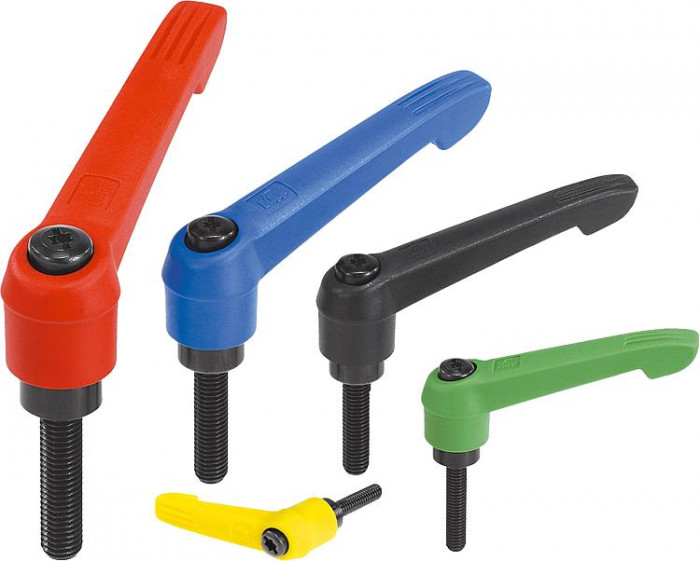

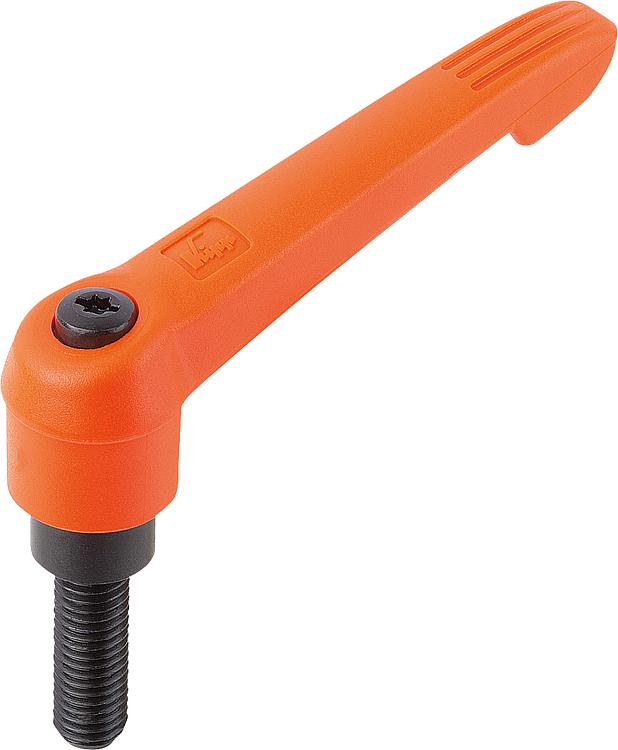

Svěrací páky s vnějším závitem a plastovou rukojetí

Popis produktu

Kód:	06610
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s vnějším závitem a plastovou rukojetí | 06610
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06610 Svěrací páky s vnějším závitem a plastovou rukojetí

Varianty
Technické parametry

Detail zavřít

Zruš filtr

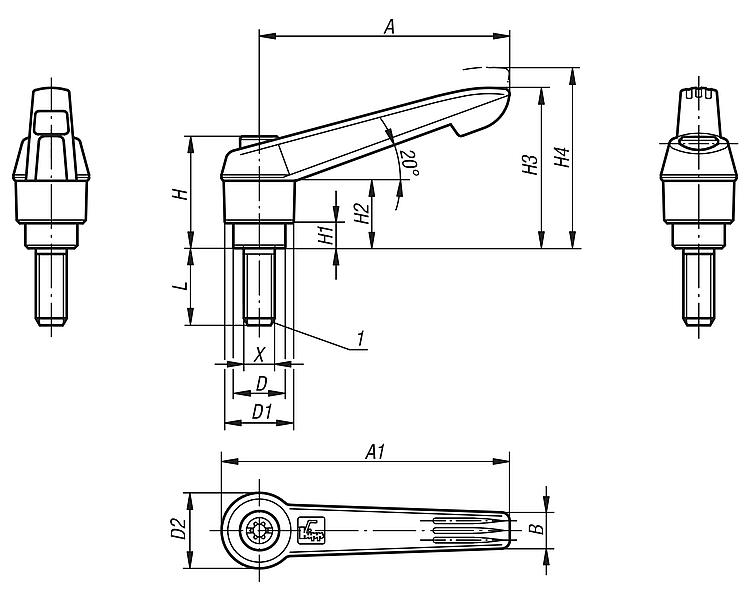

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-1051X10	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06610-1051X15	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06610-1051X20	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06610-1051X25	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06610-1051X30	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06610-1051X35	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35
06610-1051X40	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06610-1051X45	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45
06610-1051X50	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06610-1052X10	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06610-1052X15	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06610-1052X20	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06610-1052X25	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06610-1052X30	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06610-1052X35	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-1052X40	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06610-1052X45	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45
06610-1052X50	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M5	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06610-1061X10	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06610-1061X15	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06610-1061X20	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06610-1061X25	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06610-1061X30	88,80 Kč	107,45 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06610-1061X35	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35
06610-1061X40	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06610-1061X45	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45
06610-1061X50	99,20 Kč	120,03 Kč		CAD	tmavošedá RAL 7021	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06610-1062X10	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10
06610-1062X15	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15
06610-1062X20	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-1062X25	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25
06610-1062X30	88,80 Kč	107,45 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06610-1062X35	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35
06610-1062X40	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06610-1062X45	99,20 Kč	120,03 Kč		CAD	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45
06610-1062X50	99,20 Kč	120,03 Kč		.step	čistě oranžová RAL 2004	1	M6	10	13mm	14,5mm	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06610-2061X15	106,00 Kč	128,26 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06610-2061X20	106,00 Kč	128,26 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06610-2061X25	106,00 Kč	128,26 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06610-2061X30	106,00 Kč	128,26 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06610-2061X35	115,00 Kč	139,15 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35
06610-2061X40	115,00 Kč	139,15 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06610-2061X45	115,00 Kč	139,15 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45
06610-2061X50	115,00 Kč	139,15 Kč		.step	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06610-2061X55	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06610-2061X60	115,00 Kč	139,15 Kč		CAD	tmavošedá RAL 7021	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06610-2062X15	106,00 Kč	128,26 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06610-2062X20	106,00 Kč	128,26 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06610-2062X25	106,00 Kč	128,26 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06610-2062X30	106,00 Kč	128,26 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06610-2062X35	115,00 Kč	139,15 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35
06610-2062X40	115,00 Kč	139,15 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06610-2062X45	115,00 Kč	139,15 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45
06610-2062X50	115,00 Kč	139,15 Kč		.step	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06610-2062X55	115,00 Kč	139,15 Kč		CAD	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55
06610-2062X60	115,00 Kč	139,15 Kč		CAD	čistě oranžová RAL 2004	2	M6	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06610-2081X15	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021	2	M8	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15
06610-2081X20	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021	2	M8	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06610-2081X25	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021	2	M8	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25
06610-2081X30	106,00 Kč	128,26 Kč		CAD	tmavošedá RAL 7021	2	M8	13,5	18mm	19,5mm	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7 8 9..14

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části třídy pevnosti 5.8.
Na vyžádání	Další vnější závity, délky šroubů i nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Ocelové části brynýrované.
Upozornění	Δ Na tomto místě je třeba udat požadovanou barvu svěrací páky. Při L ≥ 60 mm činí délka závitu 60 mm.
