Svěrací páky s tlačným zakončením

Popis produktu

Kód:	06612
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s tlačným zakončením | 06612
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06612 Svěrací páky s tlačným zakončením

Varianty
Technické parametry

Material	Držadlo z plastu vyztuženého skelnými vlákny s ozubeným kroužkem ze zinkového odlitku. Ocelové části třída pevnosti 5.8. Tlačné čepy z mosazi, oceli nebo POM. Kulička ocelová.
Na vyžádání	Další vnější závity, délky šroubů, barvy svěrací páky, varianty tlačných čepů a další nestandardní provedení. Rozměr „H1“ dodáváme na přání v jiných délkách za příplatek.

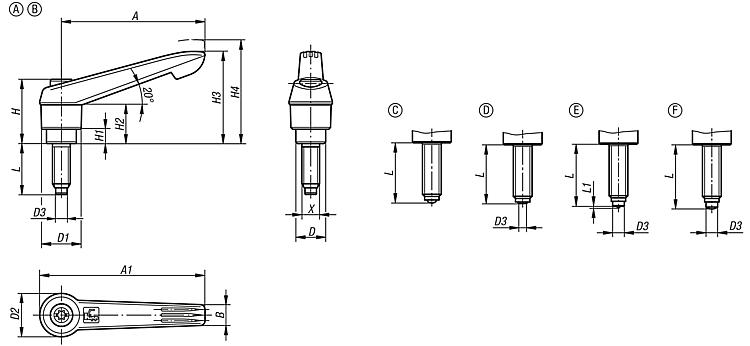

Odkaz na výkres	Provedení A: tlačný čep mosaz Provedení B: tlačný čep POM Provedení C: s kuličkou Provedení D: kuličkou zploštělou Provedení E: s hrotem Provedení F: se zaoblenou nasazovací hlavičkou
Provedení:	Ocelové části brynýrované.

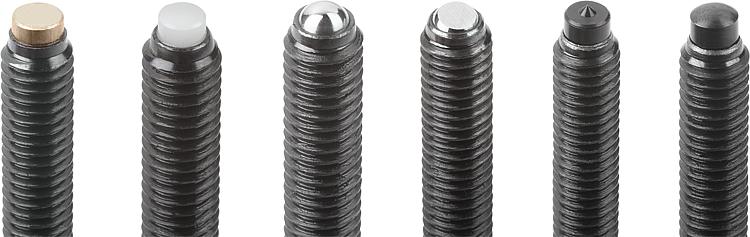

Upozornění	Různé tlačné čepy se používají za účelem zamezení tvorby otlaků, k vyrovnání nerovností na protikuse nebo ke zvýšení úchytu na svíraném obrobku. Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filtr

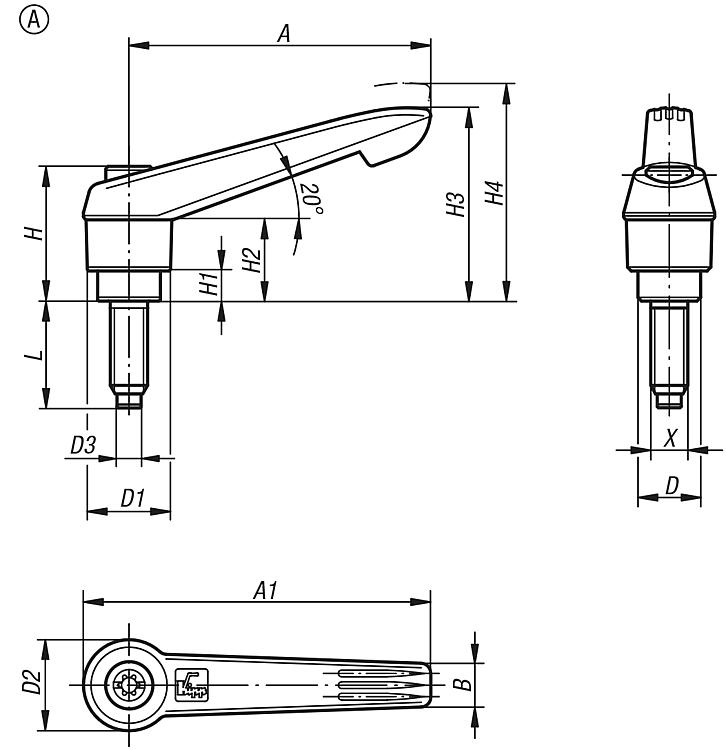

Svěrací páka s tlačným zakončením, provedení A, tlačný prvek mosaz
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	.step
06612-11051X20	122,90 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06612-11051X30	122,90 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06612-11051X40	133,80 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06612-11051X50	133,80 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06612-11061X20	122,90 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
06612-11061X30	122,90 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
06612-11061X40	133,80 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
06612-11061X50	133,80 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
06612-12061X20	140,00 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06612-12061X30	140,00 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06612-12061X40	151,10 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06612-12061X50	151,10 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06612-12061X60	151,10 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06612-12081X20	140,00 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06612-12081X30	140,00 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	.step
06612-12081X40	151,10 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06612-12081X50	151,10 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06612-12081X60	151,10 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
06612-12101X20	140,00 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
06612-12101X30	140,00 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
06612-12101X40	151,10 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
06612-12101X50	151,10 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
06612-12101X60	151,10 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr

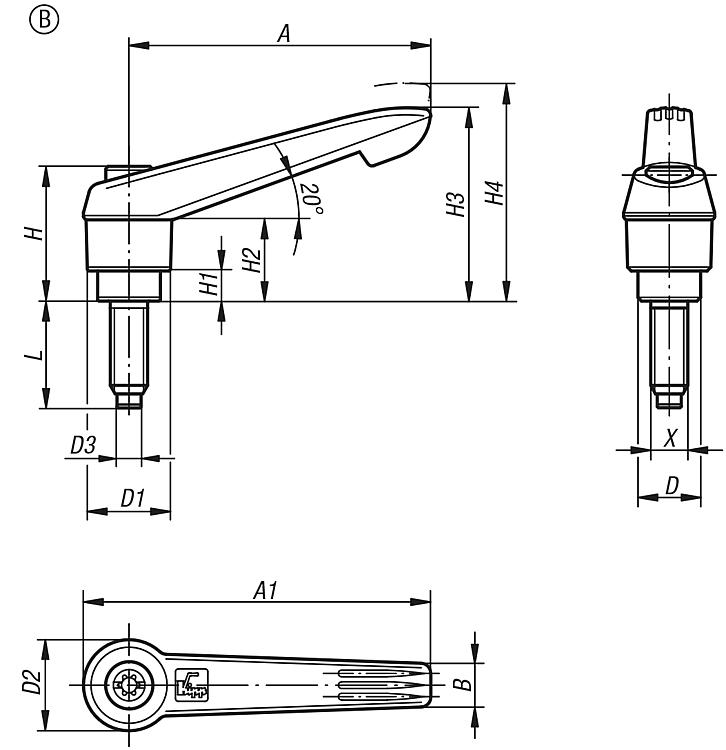

Svěrací páka s tlačným zakončením, provedení B, tlačný prvek POM
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	.step
06612-21051X20	122,90 Kč			B	Čep z POM		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20,5	.step
06612-21051X30	122,90 Kč			B	Čep z POM		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30,5	.step
06612-21051X40	133,80 Kč			B	Čep z POM		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40,5	.step
06612-21051X50	133,80 Kč			B	Čep z POM		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50,5	.step
06612-21061X20	122,90 Kč			B	Čep z POM		M6	10	13mm	14,5mm	3,5	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,8	.step
06612-21061X30	122,90 Kč			B	Čep z POM		M6	10	13mm	14,5mm	3,5	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,8	.step
06612-21061X40	133,80 Kč			B	Čep z POM		M6	10	13mm	14,5mm	3,5	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,8	.step
06612-21061X50	133,80 Kč			B	Čep z POM		M6	10	13mm	14,5mm	3,5	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,8	.step
06612-22061X20	140,00 Kč			B	Čep z POM		M6	13,5	18mm	19,5mm	3,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,8	.step
06612-22061X30	140,00 Kč			B	Čep z POM		M6	13,5	18mm	19,5mm	3,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,8	.step
06612-22061X40	151,10 Kč			B	Čep z POM		M6	13,5	18mm	19,5mm	3,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,8	.step
06612-22061X50	151,10 Kč			B	Čep z POM		M6	13,5	18mm	19,5mm	3,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,8	.step
06612-22061X60	151,10 Kč			B	Čep z POM		M6	13,5	18mm	19,5mm	3,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,8	.step
06612-22081X20	140,00 Kč			B	Čep z POM		M8	13,5	18mm	19,5mm	5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,6	.step
06612-22081X30	140,00 Kč			B	Čep z POM		M8	13,5	18mm	19,5mm	5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,6	.step
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	.step
06612-22081X40	151,10 Kč			B	Čep z POM		M8	13,5	18mm	19,5mm	5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,6	.step
06612-22081X50	151,10 Kč			B	Čep z POM		M8	13,5	18mm	19,5mm	5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,6	.step
06612-22081X60	151,10 Kč			B	Čep z POM		M8	13,5	18mm	19,5mm	5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,6	.step
06612-22101X20	140,00 Kč			B	Čep z POM		M10	13,5	18mm	19,5mm	6,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,9	.step
06612-22101X30	140,00 Kč			B	Čep z POM		M10	13,5	18mm	19,5mm	6,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,9	.step
06612-22101X40	151,10 Kč			B	Čep z POM		M10	13,5	18mm	19,5mm	6,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,9	.step
06612-22101X50	151,10 Kč			B	Čep z POM		M10	13,5	18mm	19,5mm	6,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,9	.step
06612-22101X60	151,10 Kč			B	Čep z POM		M10	13,5	18mm	19,5mm	6,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,9	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr

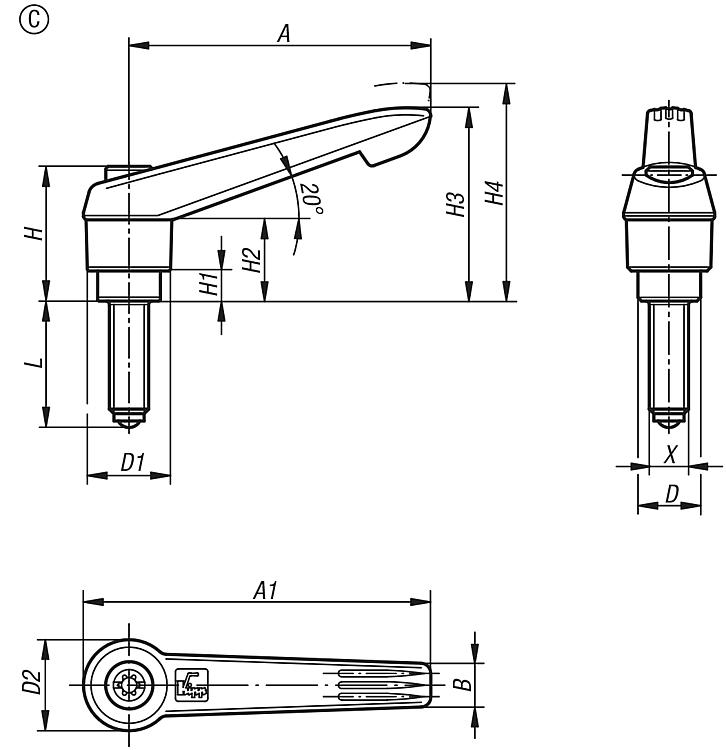

Svěrací páka s tlačným zakončením, provedení C, s kuličkou
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	Ø kuličky	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	.step
06612-31051X20	135,00 Kč			C	Kulička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,5	.step
06612-31051X30	135,00 Kč			C	Kulička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,5	.step
06612-31051X40	147,50 Kč			C	Kulička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,5	.step
06612-31051X50	147,50 Kč			C	Kulička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,5	.step
06612-31061X20	135,00 Kč			C	Kulička z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,3	.step
06612-31061X30	135,00 Kč			C	Kulička z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,3	.step
06612-31061X40	147,50 Kč			C	Kulička z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,3	.step
06612-31061X50	147,50 Kč			C	Kulička z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,3	.step
06612-32061X20	154,00 Kč			C	Kulička z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,3	.step
06612-32061X30	154,00 Kč			C	Kulička z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,3	.step
06612-32061X40	165,80 Kč			C	Kulička z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,3	.step
06612-32061X50	165,80 Kč			C	Kulička z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,3	.step
06612-32061X60	165,80 Kč			C	Kulička z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,3	.step
06612-32081X20	154,00 Kč			C	Kulička z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,2	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
