Svěrací páky s krytkou s vnějším závitem, ocelové části z nerezu

Popis produktu

Kód:	06461
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s krytkou s vnějším závitem, ocelové části z nerezu | 06461
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06461 Svěrací páky s krytkou s vnějším závitem, ocelové části z nerezu

Varianty
Technické parametry

Material	Manipulační páky ze zinkového tlakového odlitku podle DIN EN 12844. Ocelové části třídy pevnosti 1.4305. Krytka z nerezu 1.4305.
Na vyžádání	Další vnější závity, délky šroubů, barvy a stejně tak nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.

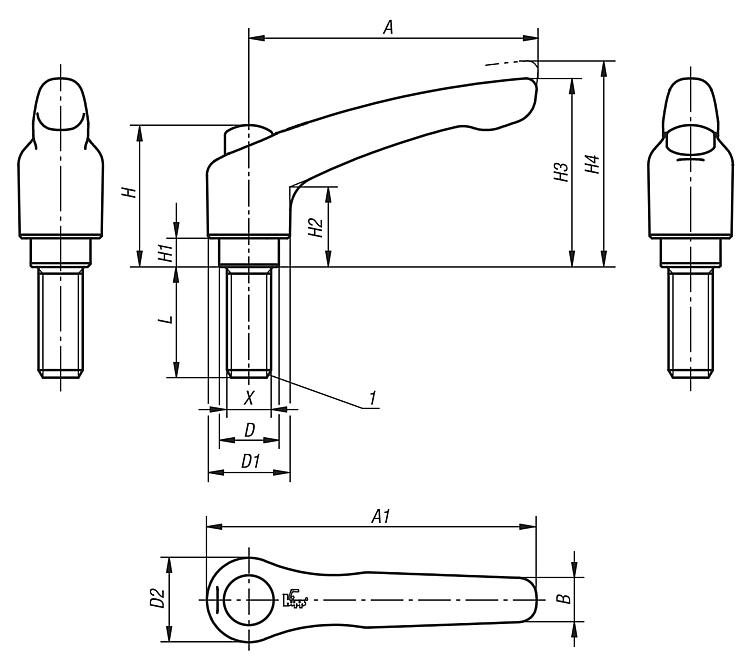

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Rukojeti páky potažené umělou hmotou. Ocelové části bez povrchové úpravy.
Upozornění	Sériově se dodává: černá jemně matná, oranžová RAL 2004 Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	Barva základního tělesa	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06461-92061X15	264,10 Kč		CAD		černá sametově matná	M6	15	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92061X20	264,10 Kč		CAD		černá sametově matná	M6	20	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92061X25	264,10 Kč		CAD		černá sametově matná	M6	25	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92061X30	264,10 Kč		CAD		černá sametově matná	M6	30	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92061X40	280,70 Kč		CAD		černá sametově matná	M6	40	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92061X50	280,70 Kč		CAD		černá sametově matná	M6	50	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92061X60	280,70 Kč		CAD		černá sametově matná	M6	60	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X15	264,10 Kč		CAD		čistě oranžová RAL 2004	M6	15	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X20	264,10 Kč		CAD		čistě oranžová RAL 2004	M6	20	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X25	264,10 Kč		CAD		čistě oranžová RAL 2004	M6	25	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X30	264,10 Kč		CAD		čistě oranžová RAL 2004	M6	30	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X40	280,70 Kč		CAD		čistě oranžová RAL 2004	M6	40	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X50	280,70 Kč		CAD		čistě oranžová RAL 2004	M6	50	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92062X60	280,70 Kč		CAD		čistě oranžová RAL 2004	M6	60	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92081X15	264,10 Kč		CAD		černá sametově matná	M8	15	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	Barva základního tělesa	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06461-92081X20	264,10 Kč		CAD		černá sametově matná	M8	20	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92081X25	264,10 Kč		CAD		černá sametově matná	M8	25	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92081X30	264,10 Kč		CAD		černá sametově matná	M8	30	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92081X40	280,70 Kč		CAD		černá sametově matná	M8	40	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92081X50	280,70 Kč		CAD		černá sametově matná	M8	50	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92081X60	280,70 Kč		CAD		černá sametově matná	M8	60	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X15	264,10 Kč		CAD		čistě oranžová RAL 2004	M8	15	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X20	264,10 Kč		CAD		čistě oranžová RAL 2004	M8	20	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X25	264,10 Kč		CAD		čistě oranžová RAL 2004	M8	25	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X30	264,10 Kč		CAD		čistě oranžová RAL 2004	M8	30	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X40	280,70 Kč		CAD		čistě oranžová RAL 2004	M8	40	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X50	280,70 Kč		CAD		čistě oranžová RAL 2004	M8	50	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92082X60	280,70 Kč		CAD		čistě oranžová RAL 2004	M8	60	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92101X20	264,10 Kč		CAD		černá sametově matná	M10	20	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92101X25	264,10 Kč		CAD		černá sametově matná	M10	25	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	Barva základního tělesa	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06461-92101X30	264,10 Kč		CAD		černá sametově matná	M10	30	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92101X40	280,70 Kč		CAD		černá sametově matná	M10	40	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92101X50	280,70 Kč		CAD		černá sametově matná	M10	50	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92101X60	280,70 Kč		CAD		černá sametově matná	M10	60	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92102X20	264,10 Kč		CAD		čistě oranžová RAL 2004	M10	20	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92102X25	264,10 Kč		CAD		čistě oranžová RAL 2004	M10	25	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92102X30	264,10 Kč		CAD		čistě oranžová RAL 2004	M10	30	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92102X40	280,70 Kč		CAD		čistě oranžová RAL 2004	M10	40	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92102X50	280,70 Kč		CAD		čistě oranžová RAL 2004	M10	50	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-92102X60	280,70 Kč		CAD		čistě oranžová RAL 2004	M10	60	13,5	18,5mm	19mm	9,5mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06461-93081X20	302,90 Kč		CAD		černá sametově matná	M8	20	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93081X25	302,90 Kč		CAD		černá sametově matná	M8	25	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93081X30	302,90 Kč		CAD		černá sametově matná	M8	30	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93081X40	319,50 Kč		CAD		černá sametově matná	M8	40	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93081X50	319,50 Kč		CAD		černá sametově matná	M8	50	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	Barva základního tělesa	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06461-93081X60	319,50 Kč		CAD		černá sametově matná	M8	60	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93082X20	302,90 Kč		CAD		čistě oranžová RAL 2004	M8	20	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93082X25	302,90 Kč		CAD		čistě oranžová RAL 2004	M8	25	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93082X30	302,90 Kč		CAD		čistě oranžová RAL 2004	M8	30	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93082X40	319,50 Kč		CAD		čistě oranžová RAL 2004	M8	40	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93082X50	319,50 Kč		CAD		čistě oranžová RAL 2004	M8	50	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93082X60	319,50 Kč		CAD		čistě oranžová RAL 2004	M8	60	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93101X20	302,90 Kč		CAD		černá sametově matná	M10	20	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93101X25	302,90 Kč		CAD		černá sametově matná	M10	25	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93101X30	302,90 Kč		CAD		černá sametově matná	M10	30	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93101X40	319,50 Kč		CAD		černá sametově matná	M10	40	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93101X50	319,50 Kč		CAD		černá sametově matná	M10	50	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93101X60	319,50 Kč		CAD		černá sametově matná	M10	60	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93102X20	302,90 Kč		CAD		čistě oranžová RAL 2004	M10	20	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06461-93102X25	302,90 Kč		CAD		čistě oranžová RAL 2004	M10	25	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
