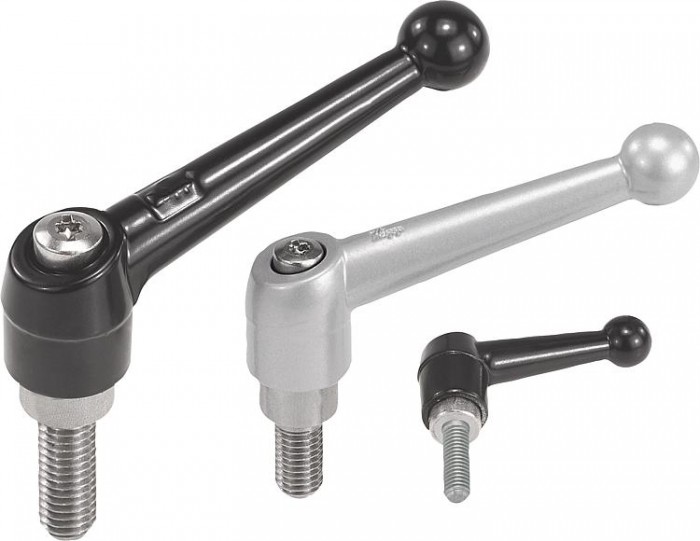

Svěrací páky s vnějším závitem, ocelové části z nerezu

Popis produktu

Kód:	06431
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s vnějším závitem, ocelové části z nerezu | 06431
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06431 Svěrací páky s vnějším závitem, ocelové části z nerezu

Varianty
Technické parametry

Material	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.
Na vyžádání	Další vnější závity, délky šroubů, barvy a stejně tak nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.

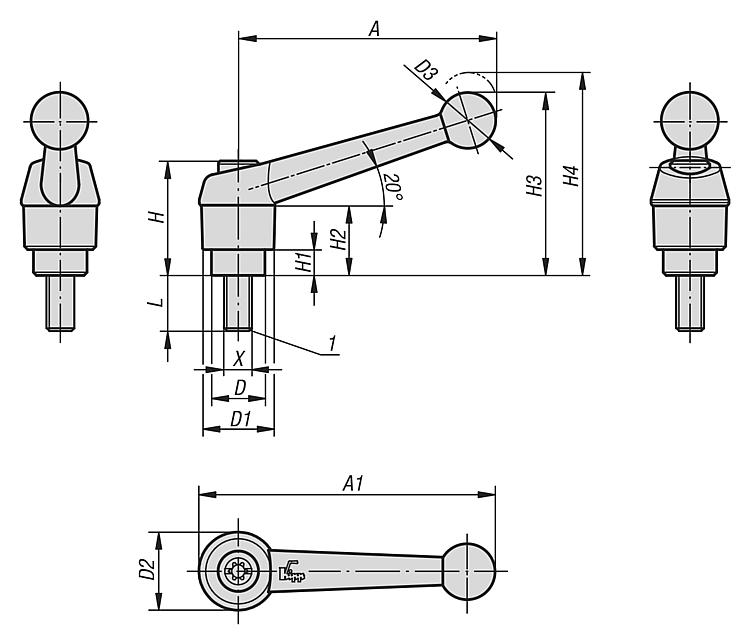

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Rukojeť páky potažena umělou hmotou. Nerezová ocel bez povrchové úpravy.
Upozornění	Sériově se dodává: černá matná, kovově stříbrná. Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06431-1051X10	197,90 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06431-1051X15	197,90 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06431-1051X20	197,90 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06431-1051X25	197,90 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06431-1053X10	197,90 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06431-1053X15	197,90 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06431-1053X20	197,90 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06431-1053X25	197,90 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06431-1061X10	197,90 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06431-1061X15	197,90 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06431-1061X20	197,90 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06431-1061X25	197,90 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06431-1061X30	197,90 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	30
06431-1061X40	213,20 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	40
06431-1061X50	213,20 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	50
Objednací kód	Základní cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06431-1063X10	197,90 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06431-1063X15	197,90 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06431-1063X20	197,90 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06431-1063X25	197,90 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06431-1063X30	197,90 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	30
06431-1063X40	213,20 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	40
06431-1063X50	213,20 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	50
06431-2061X15	245,60 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
06431-2061X20	245,60 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06431-2061X25	245,60 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06431-2061X30	245,60 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06431-2061X40	263,80 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06431-2061X50	263,80 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06431-2061X60	263,80 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06431-2063X15	245,60 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
Objednací kód	Základní cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06431-2063X20	245,60 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06431-2063X25	245,60 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06431-2063X30	245,60 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06431-2063X40	263,80 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06431-2063X50	263,80 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06431-2063X60	263,80 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06431-2081X15	245,60 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
06431-2081X20	245,60 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06431-2081X25	245,60 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06431-2081X30	245,60 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06431-2081X40	263,80 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06431-2081X50	263,80 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06431-2081X60	263,80 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06431-2083X15	245,60 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
06431-2083X20	245,60 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
Objednací kód	Základní cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06431-2083X25	245,60 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06431-2083X30	245,60 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06431-2083X40	263,80 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06431-2083X50	263,80 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06431-2083X60	263,80 Kč		CAD	kovově stříbrná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06431-2101X20	245,60 Kč		CAD	černá sametově matná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06431-2101X25	245,60 Kč		CAD	černá sametově matná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06431-2101X30	245,60 Kč		CAD	černá sametově matná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06431-2101X40	263,80 Kč		CAD	černá sametově matná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06431-2101X50	263,80 Kč		CAD	černá sametově matná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06431-2101X60	263,80 Kč		CAD	černá sametově matná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06431-2103X20	245,60 Kč		CAD	kovově stříbrná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06431-2103X25	245,60 Kč		CAD	kovově stříbrná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06431-2103X30	245,60 Kč		CAD	kovově stříbrná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06431-2103X40	263,80 Kč		CAD	kovově stříbrná		M10	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
