Svěrací páky s vnějším závitem, ocel

Popis produktu

Kód:	06430
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky s vnějším závitem, ocel | 06430
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 06430 Svěrací páky s vnějším závitem, ocel

Varianty
Technické parametry

Detail zavřít

Zruš filtr

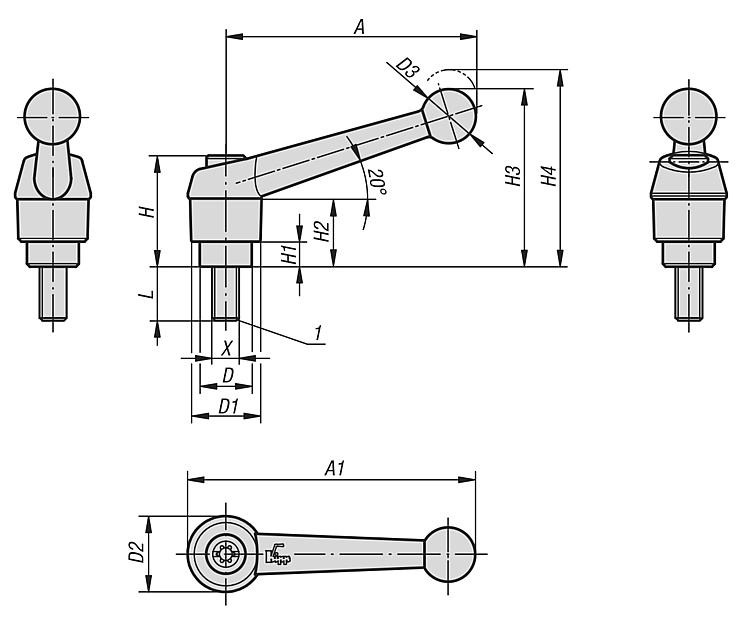

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06430-1051X10	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06430-1051X15	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06430-1051X20	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06430-1051X25	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06430-1051X30	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	30
06430-1051X35	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	35
06430-1051X40	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	40
06430-1051X45	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	45
06430-1051X50	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	50
06430-1053X10	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06430-1053X15	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06430-1053X20	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06430-1053X25	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06430-1053X30	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	30
06430-1053X35	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06430-1053X40	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	40
06430-1053X45	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	45
06430-1053X50	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M5	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	50
06430-1061X10	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06430-1061X15	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06430-1061X20	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
06430-1061X25	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06430-1061X30	131,10 Kč	158,63 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	30
06430-1061X35	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	35
06430-1061X40	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	40
06430-1061X45	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	45
06430-1061X50	142,60 Kč	172,55 Kč		CAD	černá sametově matná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	50
06430-1063X10	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	10
06430-1063X15	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	15
06430-1063X20	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06430-1063X25	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	25
06430-1063X30	131,10 Kč	158,63 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	30
06430-1063X35	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	35
06430-1063X40	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	40
06430-1063X45	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	45
06430-1063X50	142,60 Kč	172,55 Kč		CAD	kovově stříbrná		M6	10	13mm	14mm	10,5	24,5mm	4mm	15mm	32,5mm	35,5mm	39mm	46mm	16	50
06430-2061X15	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
06430-2061X20	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06430-2061X25	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06430-2061X30	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06430-2061X35	176,20 Kč	213,20 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	35
06430-2061X40	176,20 Kč	213,20 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06430-2061X45	176,20 Kč	213,20 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	45
06430-2061X50	176,20 Kč	213,20 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06430-2061X55	176,20 Kč	213,20 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	55
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	počet zubů	L
06430-2061X60	176,20 Kč	213,20 Kč		CAD	černá sametově matná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06430-2063X15	165,00 Kč	199,65 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
06430-2063X20	165,00 Kč	199,65 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06430-2063X25	165,00 Kč	199,65 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06430-2063X30	165,00 Kč	199,65 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
06430-2063X35	176,20 Kč	213,20 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	35
06430-2063X40	176,20 Kč	213,20 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	40
06430-2063X45	176,20 Kč	213,20 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	45
06430-2063X50	176,20 Kč	213,20 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	50
06430-2063X55	176,20 Kč	213,20 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	55
06430-2063X60	176,20 Kč	213,20 Kč		CAD	kovově stříbrná		M6	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	60
06430-2081X15	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	15
06430-2081X20	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	20
06430-2081X25	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	25
06430-2081X30	165,00 Kč	199,65 Kč		CAD	černá sametově matná		M8	13,5	18mm	18,5mm	15,5	28,5mm	6,5mm	16,5mm	45,5mm	49,5mm	64mm	73mm	20	30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Rukojeť páky ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Na vyžádání	Další vnější závity, délky šroubů, barvy a stejně tak nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Rukojeť páky potažena umělou hmotou. Ocel brynýrována.
Upozornění	Sériově se dodává: černá matná, kovově stříbrná. Při L ≥ 60 mm činí délka závitu 60 mm.
