Ploché upínací páky s vnějším závitem

Popis produktu

Kód:	06400
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ploché upínací páky s vnějším závitem | 06400
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06400 Ploché upínací páky s vnějším závitem

Varianty
Technické parametry

Material	Ocelové části třídy pevnosti 5.8. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Brynýrováno.

Detail zavřít

Zruš filtr

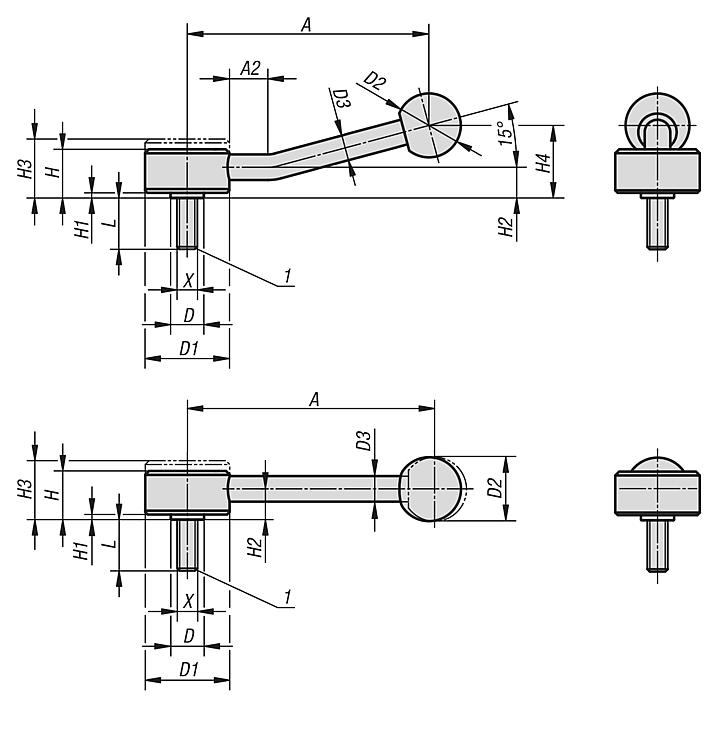

Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06400-1081X15	424,50 Kč		CAD	0°	1	M8	15	102		13,5	33	25	10	19	2	12	23		20
06400-1081X20	424,50 Kč		CAD	0°	1	M8	20	102		13,5	33	25	10	19	2	12	23		20
06400-1081X25	424,50 Kč		CAD	0°	1	M8	25	102		13,5	33	25	10	19	2	12	23		20
06400-1081X30	424,50 Kč		CAD	0°	1	M8	30	102		13,5	33	25	10	19	2	12	23		20
06400-1081X40	446,60 Kč		CAD	0°	1	M8	40	102		13,5	33	25	10	19	2	12	23		20
06400-1081X50	446,60 Kč		CAD	0°	1	M8	50	102		13,5	33	25	10	19	2	12	23		20
06400-1081X60	446,60 Kč		CAD	0°	1	M8	60	102		13,5	33	25	10	19	2	12	23		20
06400-1101X15	424,50 Kč		CAD	0°	1	M10	15	102		13,5	33	25	10	19	2	12	23		20
06400-1101X20	424,50 Kč		CAD	0°	1	M10	20	102		13,5	33	25	10	19	2	12	23		20
06400-1101X25	424,50 Kč		CAD	0°	1	M10	25	102		13,5	33	25	10	19	2	12	23		20
06400-1101X30	424,50 Kč		CAD	0°	1	M10	30	102		13,5	33	25	10	19	2	12	23		20
06400-1101X40	446,60 Kč		CAD	0°	1	M10	40	102		13,5	33	25	10	19	2	12	23		20
06400-1101X50	446,60 Kč		CAD	0°	1	M10	50	102		13,5	33	25	10	19	2	12	23		20
06400-1101X60	446,60 Kč		CAD	0°	1	M10	60	102		13,5	33	25	10	19	2	12	23		20
06400-2101X20	523,80 Kč		CAD	0°	2	M10	20	131		19	41	30	12	22	2	13,5	26		24
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06400-2101X25	523,80 Kč		CAD	0°	2	M10	25	131		19	41	30	12	22	2	13,5	26		24
06400-2101X30	523,80 Kč		CAD	0°	2	M10	30	131		19	41	30	12	22	2	13,5	26		24
06400-2101X40	553,20 Kč		CAD	0°	2	M10	40	131		19	41	30	12	22	2	13,5	26		24
06400-2101X50	553,20 Kč		CAD	0°	2	M10	50	131		19	41	30	12	22	2	13,5	26		24
06400-2101X60	553,20 Kč		CAD	0°	2	M10	60	131		19	41	30	12	22	2	13,5	26		24
06400-2121X20	523,80 Kč		CAD	0°	2	M12	20	131		19	41	30	12	22	2	13,5	26		24
06400-2121X25	523,80 Kč		CAD	0°	2	M12	25	131		19	41	30	12	22	2	13,5	26		24
06400-2121X30	523,80 Kč		CAD	0°	2	M12	30	131		19	41	30	12	22	2	13,5	26		24
06400-2121X40	553,20 Kč		CAD	0°	2	M12	40	131		19	41	30	12	22	2	13,5	26		24
06400-2121X50	553,20 Kč		CAD	0°	2	M12	50	131		19	41	30	12	22	2	13,5	26		24
06400-2121X60	553,20 Kč		CAD	0°	2	M12	60	131		19	41	30	12	22	2	13,5	26		24
06400-3121X20	633,00 Kč		CAD	0°	3	M12	20	148		23	45	37	14	28	2	17	33		26
06400-3121X25	633,00 Kč		CAD	0°	3	M12	25	148		23	45	37	14	28	2	17	33		26
06400-3121X30	633,00 Kč		CAD	0°	3	M12	30	148		23	45	37	14	28	2	17	33		26
06400-3121X40	657,50 Kč		CAD	0°	3	M12	40	148		23	45	37	14	28	2	17	33		26
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06400-3121X50	657,50 Kč		CAD	0°	3	M12	50	148		23	45	37	14	28	2	17	33		26
06400-3121X60	657,50 Kč		CAD	0°	3	M12	60	148		23	45	37	14	28	2	17	33		26
06400-3161X20	633,00 Kč		CAD	0°	3	M16	20	148		23	45	37	14	28	2	17	33		26
06400-3161X25	633,00 Kč		CAD	0°	3	M16	25	148		23	45	37	14	28	2	17	33		26
06400-3161X30	633,00 Kč		CAD	0°	3	M16	30	148		23	45	37	14	28	2	17	33		26
06400-3161X40	657,50 Kč		CAD	0°	3	M16	40	148		23	45	37	14	28	2	17	33		26
06400-3161X50	657,50 Kč		CAD	0°	3	M16	50	148		23	45	37	14	28	2	17	33		26
06400-3161X60	657,50 Kč		CAD	0°	3	M16	60	148		23	45	37	14	28	2	17	33		26
06400-1082X15	474,60 Kč		CAD	15°		M8	15	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1082X20	474,60 Kč		CAD	15°		M8	20	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1082X25	474,60 Kč		CAD	15°		M8	25	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1082X30	474,60 Kč		CAD	15°		M8	30	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1082X40	498,40 Kč		CAD	15°		M8	40	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1082X50	498,40 Kč		CAD	15°		M8	50	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1082X60	498,40 Kč		CAD	15°		M8	60	100	15	13,5	33	25	10	19	2	12	23	29	20
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06400-1102X15	474,60 Kč		CAD	15°		M10	15	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1102X20	474,60 Kč		CAD	15°		M10	20	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1102X25	474,60 Kč		CAD	15°		M10	25	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1102X30	474,60 Kč		CAD	15°		M10	30	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1102X40	498,40 Kč		CAD	15°		M10	40	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1102X50	498,40 Kč		CAD	15°		M10	50	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-1102X60	498,40 Kč		CAD	15°		M10	60	100	15	13,5	33	25	10	19	2	12	23	29	20
06400-2102X20	580,60 Kč		CAD	15°		M10	20	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2102X25	580,60 Kč		CAD	15°		M10	25	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2102X30	580,60 Kč		CAD	15°		M10	30	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2102X40	607,10 Kč		CAD	15°		M10	40	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2102X50	607,10 Kč		CAD	15°		M10	50	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2102X60	607,10 Kč		CAD	15°		M10	60	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2122X20	580,60 Kč		CAD	15°		M12	20	127	15	19	41	30	12	22	2	13,5	26	38	24
06400-2122X25	580,60 Kč		CAD	15°		M12	25	127	15	19	41	30	12	22	2	13,5	26	38	24
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
