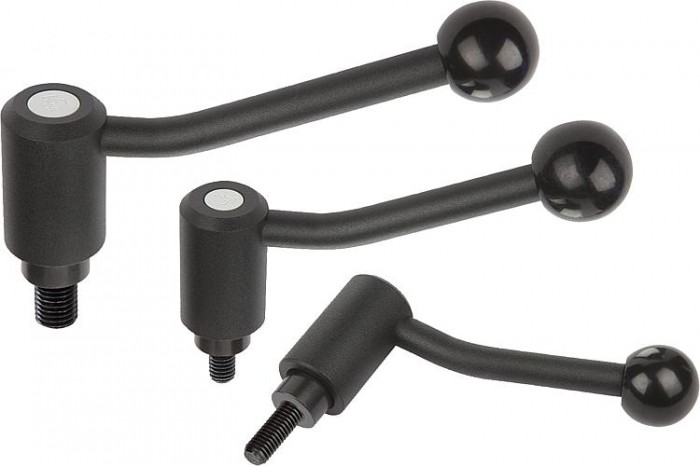

Bezpečnostní upínací páky s vnějším závitem

Popis produktu

Kód:	06383
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Bezpečnostní upínací páky s vnějším závitem | 06383
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06383 Bezpečnostní upínací páky s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	X	L	D	D1	D2	D3	H	H1	H2	H3	H4	A	A2	počet zubů
06383-1108X20	454,00 Kč	549,34 Kč		CAD		M8	20	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1108X25	454,00 Kč	549,34 Kč		CAD		M8	25	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1108X30	454,00 Kč	549,34 Kč		CAD		M8	30	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1108X40	470,40 Kč	569,18 Kč		CAD		M8	40	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1108X50	470,40 Kč	569,18 Kč		CAD		M8	50	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1108X60	470,40 Kč	569,18 Kč		CAD		M8	60	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1110X20	454,00 Kč	549,34 Kč		CAD		M10	20	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1110X25	454,00 Kč	549,34 Kč		CAD		M10	25	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1110X30	454,00 Kč	549,34 Kč		CAD		M10	30	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1110X40	470,40 Kč	569,18 Kč		CAD		M10	40	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1110X50	470,40 Kč	569,18 Kč		CAD		M10	50	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1110X60	470,40 Kč	569,18 Kč		CAD		M10	60	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1112X20	454,00 Kč	549,34 Kč		CAD		M12	20	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1112X25	454,00 Kč	549,34 Kč		CAD		M12	25	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1112X30	454,00 Kč	549,34 Kč		CAD		M12	30	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	X	L	D	D1	D2	D3	H	H1	H2	H3	H4	A	A2	počet zubů
06383-1112X40	470,40 Kč	569,18 Kč		CAD		M12	40	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1112X50	470,40 Kč	569,18 Kč		CAD		M12	50	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1112X60	470,40 Kč	569,18 Kč		CAD		M12	60	16	24	25	10	44,5	9,5	49,3	49,5	63,5	88	15	22
06383-1212X20	558,10 Kč	675,30 Kč		CAD		M12	20	19	28	32	12	51	10,5	56,3	56,5	74	106	15	24
06383-1212X25	558,10 Kč	675,30 Kč		CAD		M12	25	19	28	32	12	51	10,5	56,3	56,5	74	106	15	24
06383-1212X30	558,10 Kč	675,30 Kč		CAD		M12	30	19	28	32	12	51	10,5	56,3	56,5	74	106	15	24
06383-1212X40	575,50 Kč	696,36 Kč		CAD		M12	40	19	28	32	12	51	10,5	56,3	56,5	74	106	15	24
06383-1212X50	575,50 Kč	696,36 Kč		CAD		M12	50	19	28	32	12	51	10,5	56,3	56,5	74	106	15	24
06383-1212X60	575,50 Kč	696,36 Kč		CAD		M12	60	19	28	32	12	51	10,5	56,3	56,5	74	106	15	24
06383-1312X25	669,20 Kč	809,73 Kč		CAD		M12	25	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1312X30	669,20 Kč	809,73 Kč		CAD		M12	30	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1312X40	688,90 Kč	833,57 Kč		CAD		M12	40	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1312X50	688,90 Kč	833,57 Kč		CAD		M12	50	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1312X60	688,90 Kč	833,57 Kč		CAD		M12	60	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1316X25	669,20 Kč	809,73 Kč		CAD		M16	25	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	X	L	D	D1	D2	D3	H	H1	H2	H3	H4	A	A2	počet zubů
06383-1316X30	669,20 Kč	809,73 Kč		CAD		M16	30	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1316X40	688,90 Kč	833,57 Kč		CAD		M16	40	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1316X50	688,90 Kč	833,57 Kč		CAD		M16	50	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
06383-1316X60	688,90 Kč	833,57 Kč		CAD		M16	60	23	33	32	13	57,5	12,5	64,5	64,5	87,5	128,5	15	26
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové části třídy pevnosti 5.8. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ dodáváme za příplatek i v jiných délkách.
Provedení	Potaženo umělou hmotou s jemnou strukturou, černé.
Způsob ovládání	Aby se bezpečnostní upínací páky daly ovládat, musí se jejich rukojeti zatlačit axiálním směrem až k úplnému zaskočení ozubení. Pak lze upínat nebo uvolňovat. Tlakem pružiny se uvolněná rukojeť zvedne a záběr se ihned zruší, čímž je bezpečnostní funkce obnovena. (Rukojetí lze volně otáčet.)
