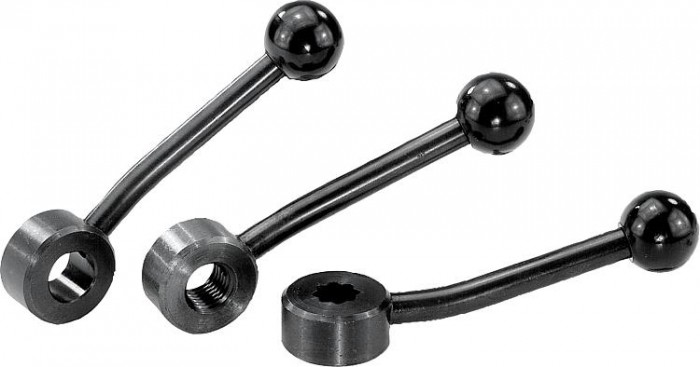

Přepínací páky ploché

Popis produktu

Kód:	06342
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Přepínací páky ploché | 06342
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 06342 Přepínací páky ploché

• Varianty
• Technické parametry

Materiál	Ocelové části třídy pevnosti 5.8. Kulové koncovky duroplast PF 31, černý.
Na vyžádání	Odlišné vnitřní závity, lícované otvory a vnitřní hvězdice. Rozměr A je možné za příplatek dodat i v jiných délkách.
Provedení​	Brynýrováno.
Upozornění	Páky ploché lze použít k jednoduchému upínání, popřípadě přepínání. K tomu je zapotřebí dostatek prostoru, aby bylo možné pákou otočit o 360°. Typ s vnitřní hvězdicí je konstruován tak, aby bylo možné přestavení o 45°.

Detail zavřít

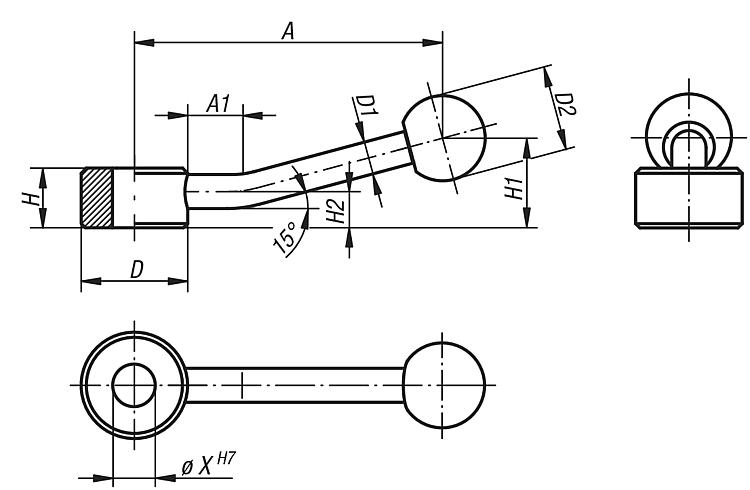

Zruš filtr			Kalibrovaný otvor		681012162024	253341	81012	202530	141720	222736	8,51011,5	75100128	15

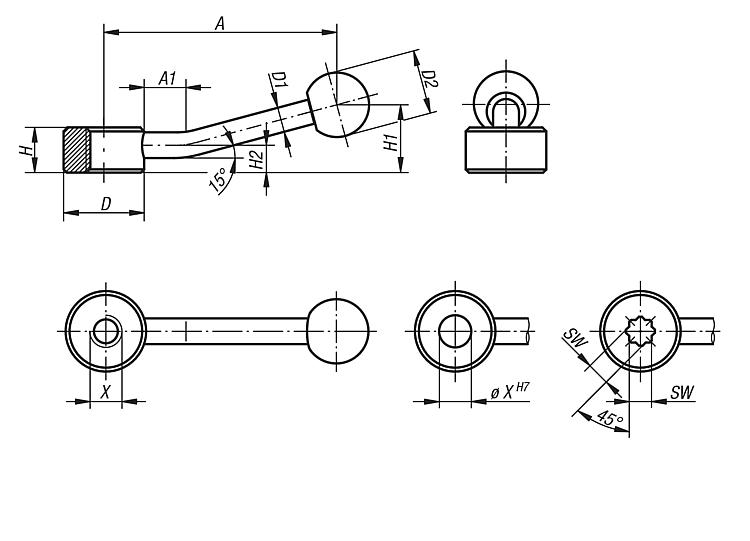

Objednací kód	Základní cena bez DPH	Objednat	Provedení	Velikost	X	D	d1	d2	H	H1	H2	A	A1	CAD
06342-106	370,40 Kč		Kalibrovaný otvor		6	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-108	370,40 Kč		Kalibrovaný otvor		8	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-110	370,40 Kč		Kalibrovaný otvor		10	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-112	439,00 Kč		Kalibrovaný otvor		12	33	10mm	25mm	17mm	27mm	10mm	100mm	15mm	CAD
06342-116	439,00 Kč		Kalibrovaný otvor		16	33	10mm	25mm	17mm	27mm	10mm	100mm	15mm	CAD
06342-120	558,90 Kč		Kalibrovaný otvor		20	41	12mm	30mm	20mm	36mm	11,5mm	128mm	15mm	CAD
06342-124	558,90 Kč		Kalibrovaný otvor		24	41	12mm	30mm	20mm	36mm	11,5mm	128mm	15mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

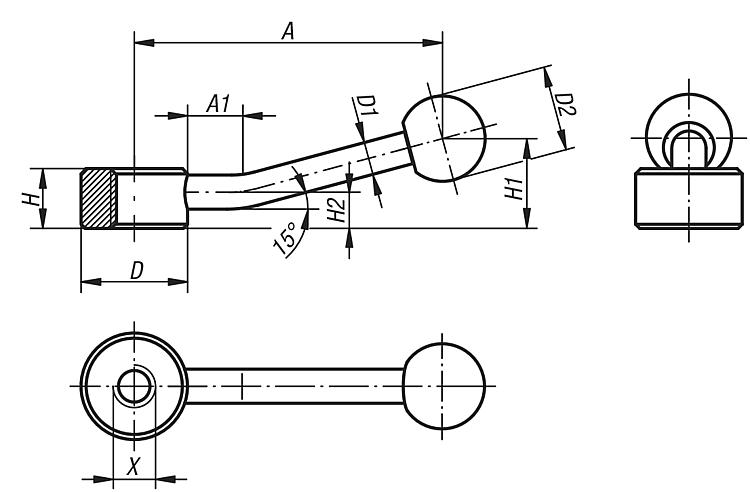

Zruš filtr			vnitřní závit		M6M8M10M12M16M20M24	253341	81012	202530	141720	222736	8,51011,5	75100128	15
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Velikost	X	D	d1	d2	H	H1	H2	A	A1	CAD
06342-206	337,10 Kč		vnitřní závit		M6	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-208	337,10 Kč		vnitřní závit		M8	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-210	337,10 Kč		vnitřní závit		M10	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-212	398,80 Kč		vnitřní závit		M12	33	10mm	25mm	17mm	27mm	10mm	100mm	15mm	CAD
06342-216	398,80 Kč		vnitřní závit		M16	33	10mm	25mm	17mm	27mm	10mm	100mm	15mm	CAD
06342-220	506,70 Kč		vnitřní závit		M20	41	12mm	30mm	20mm	36mm	11,5mm	128mm	15mm	CAD
06342-224	506,70 Kč		vnitřní závit		M24	41	12mm	30mm	20mm	36mm	11,5mm	128mm	15mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

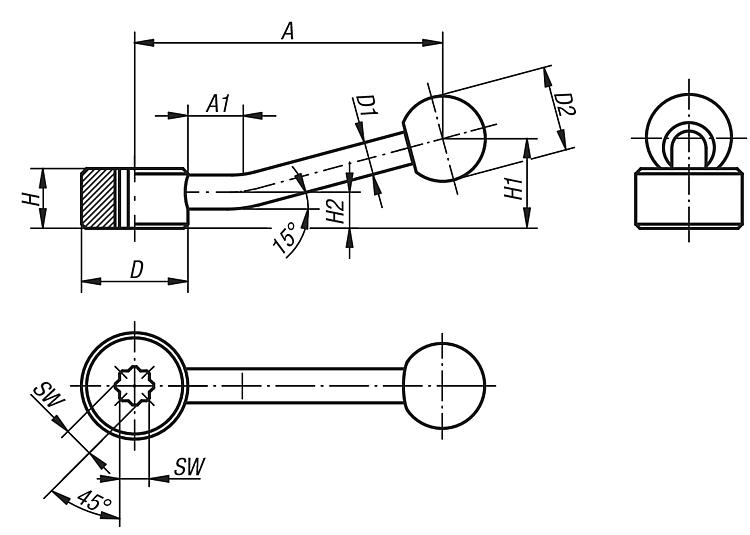

Zruš filtr			Vnitřní hvězdice		5,579111419	253341	81012	202530	141720	222736	8,51011,5	75100128	15
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Velikost	SW	D	d1	d2	H	H1	H2	A	A1	CAD
06342-305	658,60 Kč		Vnitřní hvězdice		5,5	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-307	658,60 Kč		Vnitřní hvězdice		7	25	8mm	20mm	14mm	22mm	8,5mm	75mm	15mm	CAD
06342-309	710,80 Kč		Vnitřní hvězdice		9	33	10mm	25mm	17mm	27mm	10mm	100mm	15mm	CAD
06342-311	710,80 Kč		Vnitřní hvězdice		11	33	10mm	25mm	17mm	27mm	10mm	100mm	15mm	CAD
06342-314	833,40 Kč		Vnitřní hvězdice		14	41	12mm	30mm	20mm	36mm	11,5mm	128mm	15mm	CAD
06342-319	833,40 Kč		Vnitřní hvězdice		19	41	12mm	30mm	20mm	36mm	11,5mm	128mm	15mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
