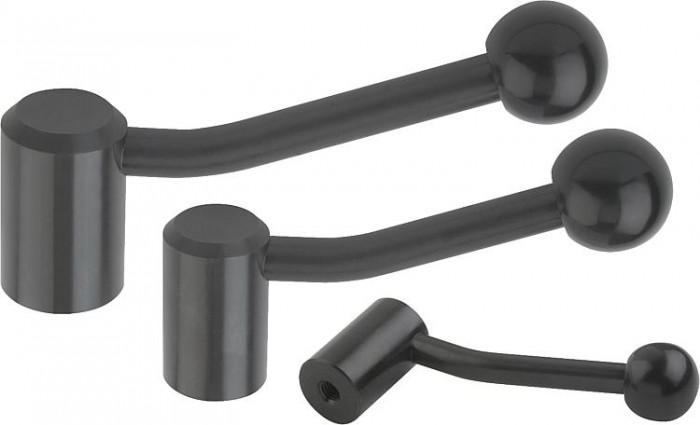

Přepínací páky

•

Popis produktu

Kód:	06340
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Přepínací páky | 06340
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 06340 Přepínací páky

• Varianty
• Technické parametry

Materiál	Ocelové části třídy pevnosti 5.8. Plastová kulová koncovka černá.
Na vyžádání	Odlišná provedení závitů, lícovaných otvorů, nestandardní provedení. Rozměr A je možné za příplatek dodat i v jiných délkách.
Provedení​	Brynýrováno.
Upozornění	Svěrací páky je možné použít pro jednoduché případy upínání, resp. pro přepínání. K tomu je zapotřebí dostatek prostoru, aby bylo možné svěrací pákou otočit o 360°.

Detail zavřít

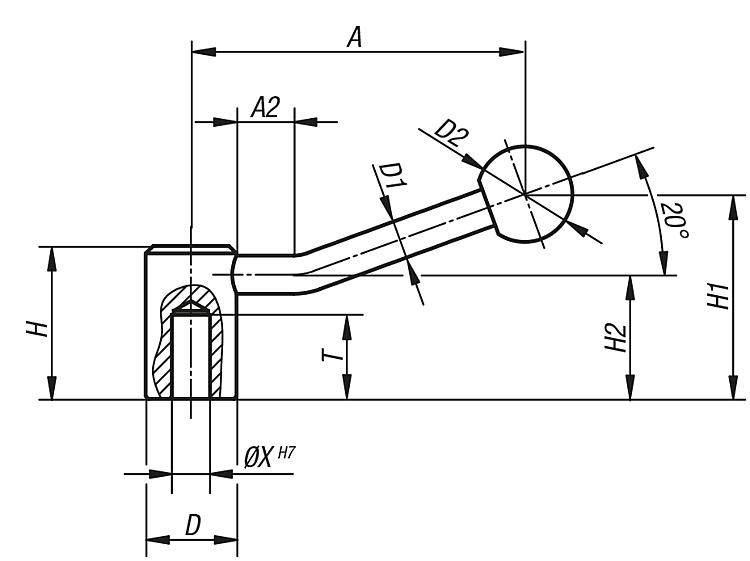

Upínací páky s lícovaným otvorem
Zruš filtr			zalícovaný otvor		1012141620	24283341	101213	2532	40465261	52,5617280	32,536,54149	84,5100121123	15
Objednací kód	Základní cena bez DPH	Objednat	Typ závitu​	Velikost	X	D	d1	d2	H	H1	H2	A	A2	CAD
06340-110	234,40 Kč		zalícovaný otvor		10	24	10mm	25mm	40mm	52,5mm	32,5mm	84,5mm	15	CAD
06340-112	290,90 Kč		zalícovaný otvor		12	28	12mm	32mm	46mm	61mm	36,5mm	100mm	15	CAD
06340-114	290,90 Kč		zalícovaný otvor		14	28	12mm	32mm	46mm	61mm	36,5mm	100mm	15	CAD
06340-116	351,60 Kč		zalícovaný otvor		16	33	13mm	32mm	52mm	72mm	41mm	121mm	15	CAD
06340-120	487,30 Kč		zalícovaný otvor		20	41	13mm	32mm	61mm	80mm	49mm	123mm	15	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Upínací páky s vnitřním závitem
Zruš filtr			vnitřní závit		M8M10M12M16M20	18202326	24283341	101213	2532	40465261	52,5617280	32,536,54149	84,5100121123	15
Objednací kód	Základní cena bez DPH	Objednat	Typ závitu​	Velikost	X	T	D	d1	d2	H	H1	H2	A	A2	CAD
06340-208	234,40 Kč		vnitřní závit		M8	18	24	10mm	25mm	40mm	52,5mm	32,5mm	84,5mm	15	CAD
06340-210	234,40 Kč		vnitřní závit		M10	18	24	10mm	25mm	40mm	52,5mm	32,5mm	84,5mm	15	CAD
06340-212	290,90 Kč		vnitřní závit		M12	20	28	12mm	32mm	46mm	61mm	36,5mm	100mm	15	CAD
06340-216	351,60 Kč		vnitřní závit		M16	23	33	13mm	32mm	52mm	72mm	41mm	121mm	15	CAD
06340-220	487,30 Kč		vnitřní závit		M20	26	41	13mm	32mm	61mm	80mm	49mm	123mm	15	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

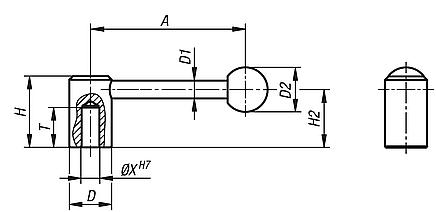

Upínací páky s lícovaným otvorem, 0 stupňů
Zruš filtr			zalícovaný otvor		1012141620	22252832	24283341	101213	253213	40465232	61	32,536,54149	88,1104126,5128,5
Objednací kód	Základní cena bez DPH	Objednat	Typ závitu​	Velikost	X	T	D	d1	d2	H	H1	H2	A	CAD
06340-1102	234,40 Kč		zalícovaný otvor		10	22	24	10mm	25mm	40mm		32,5mm	88,1mm	CAD
06340-1122	290,90 Kč		zalícovaný otvor		12	25	28	12mm	32mm	46mm		36,5mm	104mm	CAD
06340-1142	290,90 Kč		zalícovaný otvor		14	25	28	12mm	32mm	46mm		36,5mm	104mm	CAD
06340-1162	351,60 Kč		zalícovaný otvor		16	28	33	13mm	32mm	52mm		41mm	126,5mm	CAD
06340-1202	487,30 Kč		zalícovaný otvor		20	32	41		13mm	32mm	61mm	49mm	128,5mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Upínací páky s vnitřním závitem, 0 stupňů
Zruš filtr			vnitřní závit		M8M10M12M16M20	18202326	24283341	10121316	2532	40465261	32,536,54149	88,1104126,5128,5
Objednací kód	Základní cena bez DPH	Objednat	Typ závitu​	Velikost	X	T	D	d1	d2	H	H2	A	CAD
06340-2082	234,40 Kč		vnitřní závit		M8	18	24	10mm	25mm	40mm	32,5mm	88,1mm	CAD
06340-2102	234,40 Kč		vnitřní závit		M10	18	24	10mm	25mm	40mm	32,5mm	88,1mm	CAD
06340-2122	290,90 Kč		vnitřní závit		M12	20	28	12mm	32mm	46mm	36,5mm	104mm	CAD
06340-2162	351,60 Kč		vnitřní závit		M16	23	33	13mm	32mm	52mm	41mm	126,5mm	CAD
06340-2202	487,30 Kč		vnitřní závit		M20	26	41	16mm	32mm	61mm	49mm	128,5mm	CAD
06340-21012	290,90 Kč		vnitřní závit		M10	20	28	12mm	32mm	46mm	36,5mm	104mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
