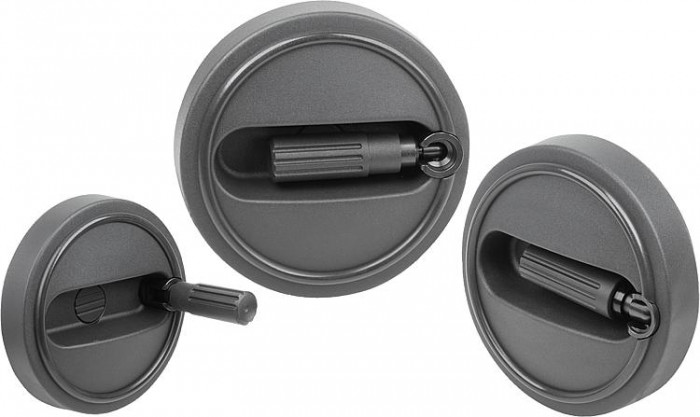

Ovládací kola se sklopnou válcovou rukojetí

Popis produktu

Kód:	06264
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ovládací kola se sklopnou válcovou rukojetí | 06264
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06264 Ovládací kola se sklopnou válcovou rukojetí

Varianty
Technické parametry

Detail zavřít

Zruš filtr

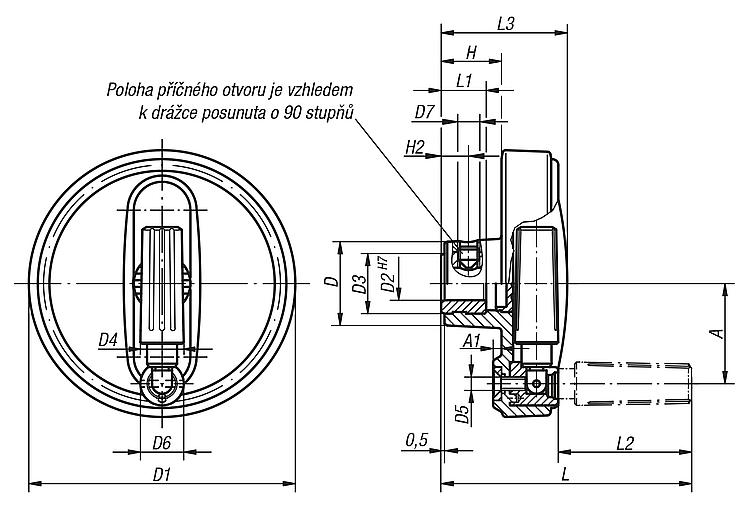

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
06264-108008	940,70 Kč	1 138,25 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–
06264-108010	940,70 Kč	1 138,25 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–
06264-108012	940,70 Kč	1 138,25 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–
06264-210010	1 108,50 Kč	1 341,29 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	–	–
06264-210012	1 108,50 Kč	1 341,29 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	28	10	12H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	–	–
06264-312512	1 184,40 Kč	1 433,12 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–
06264-312514	1 184,40 Kč	1 433,12 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–
06264-312516	1 184,40 Kč	1 433,12 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	–	–
06264-416014	1 262,00 Kč	1 527,02 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	–	–
06264-416016	1 262,00 Kč	1 527,02 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	–	–
06264-1080086	1 041,50 Kč	1 260,22 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–
06264-1080106	1 041,50 Kč	1 260,22 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–
06264-1080126	1 041,50 Kč	1 260,22 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–
06264-2100106	1 208,70 Kč	1 462,53 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	–	–
06264-2100126	1 208,70 Kč	1 462,53 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
06264-3125126	1 285,20 Kč	1 555,09 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	–	–
06264-3125146	1 285,20 Kč	1 555,09 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	–	–
06264-3125166	1 285,20 Kč	1 555,09 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	–	–
06264-4160146	1 362,80 Kč	1 648,99 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	–	–
06264-4160166	1 362,80 Kč	1 648,99 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	–	–

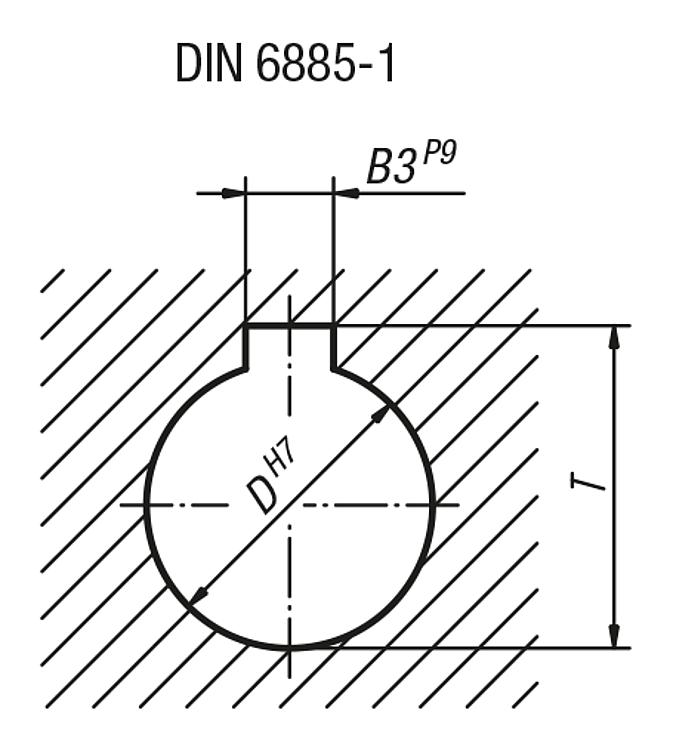

06264-10800802	1 020,80 Kč	1 235,17 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	2	9
06264-10801003	1 020,80 Kč	1 235,17 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	3	11,4
06264-10801204	1 020,80 Kč	1 235,17 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	74,6	13	40	36,7	4	13,8
06264-21001003	1 189,00 Kč	1 438,69 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	3	11,4
06264-21001204	1 189,00 Kč	1 438,69 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	90,1	13	49	43,5	4	13,5
06264-31251204	1 265,00 Kč	1 530,65 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	4	13,8
06264-31251405	1 265,00 Kč	1 530,65 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	5	16,3
06264-31251605	1 265,00 Kč	1 530,65 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	108,8	18,5	59,5	52,1	5	18,3
06264-41601405	1 342,80 Kč	1 624,79 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	5	16,3
06264-41601605	1 342,80 Kč	1 624,79 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	143,5	18,5	83	63,8	5	18,3
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
06264-108008026	1 120,80 Kč	1 356,17 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9
06264-108010036	1 120,80 Kč	1 356,17 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4
06264-108012046	1 120,80 Kč	1 356,17 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8
06264-210010036	1 289,60 Kč	1 560,42 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	3	11,4
06264-210012046	1 289,60 Kč	1 560,42 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	4	13,8
06264-312512046	1 365,20 Kč	1 651,89 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	4	13,8
06264-312514056	1 365,20 Kč	1 651,89 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	16,3
06264-312516056	1 365,20 Kč	1 651,89 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	18,3
06264-416014056	1 442,80 Kč	1 745,79 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	16,3
06264-416016056	1 442,80 Kč	1 745,79 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	18,3
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Termoplast, barva tmavošedá.
Provedení	Ocelové části brynýrované.

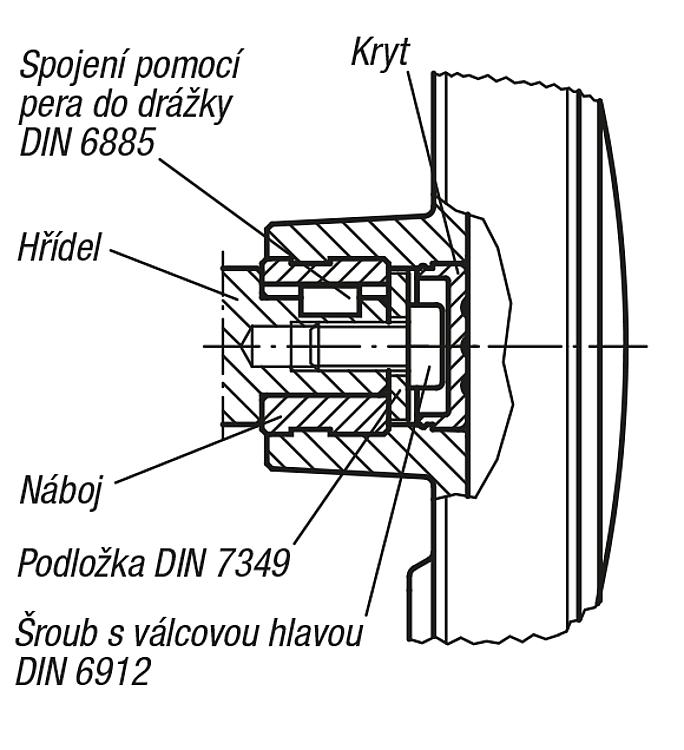

Upozornění	Krytka náboje se dodává demontovaná. Ruční ovládací kola je možné na hřídeli upevnit buď radiálním kolíkem nebo axiálně šroubem s válcovou hlavou DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. U provedení s příčným otvorem se upevnění provádí pomocí našroubovaného závitového kolíku ISO 4026 (DIN 913). Příklad vestavby viz 06262.
