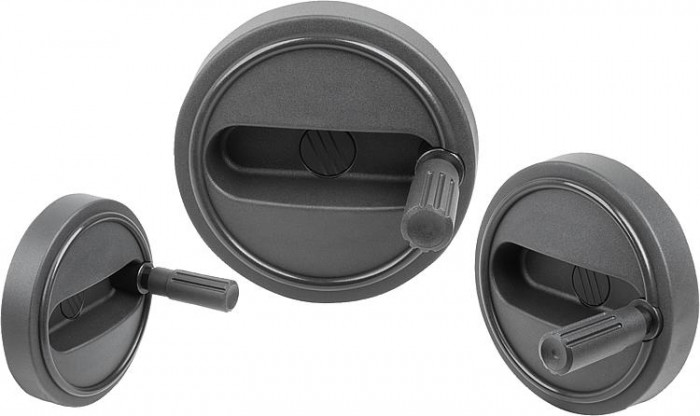

Ruční ovládací kola s otočným válcovým úchytem

Popis produktu

Kód:	06263
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ruční ovládací kola s otočným válcovým úchytem | 06263
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06263 Ruční ovládací kola s otočným válcovým úchytem

Varianty
Technické parametry

Detail zavřít

Zruš filtr

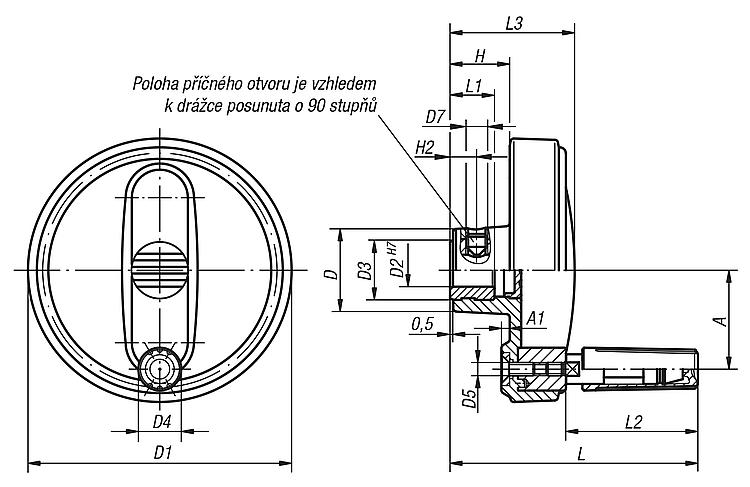

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
06263-108008	329,20 Kč	398,33 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	8H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–
06263-108010	329,20 Kč	398,33 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	10H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–
06263-108012	329,20 Kč	398,33 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	12H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	–	–
06263-210010	396,90 Kč	480,25 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	28	100	10H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	–	–
06263-210012	396,90 Kč	480,25 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	28	100	12H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	–	–
06263-312512	537,80 Kč	650,74 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	12H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–
06263-312514	537,80 Kč	650,74 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	14H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–
06263-312516	537,80 Kč	650,74 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	16H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	–	–
06263-416014	613,80 Kč	742,70 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	45	160	14H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	–	–
06263-416016	613,80 Kč	742,70 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	45	160	16H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	–	–
06263-1080086	429,70 Kč	519,94 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–
06263-1080106	429,70 Kč	519,94 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–
06263-1080126	429,70 Kč	519,94 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	–	–
06263-2100106	498,00 Kč	602,58 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	–	–
06263-2100126	498,00 Kč	602,58 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
06263-3125126	638,10 Kč	772,10 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	–	–
06263-3125146	638,10 Kč	772,10 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	–	–
06263-3125166	638,10 Kč	772,10 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	–	–
06263-4160146	714,80 Kč	864,91 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	–	–
06263-4160166	714,80 Kč	864,91 Kč		CAD	Kalibrovaný otvor	s příčnou dírou	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	–	–

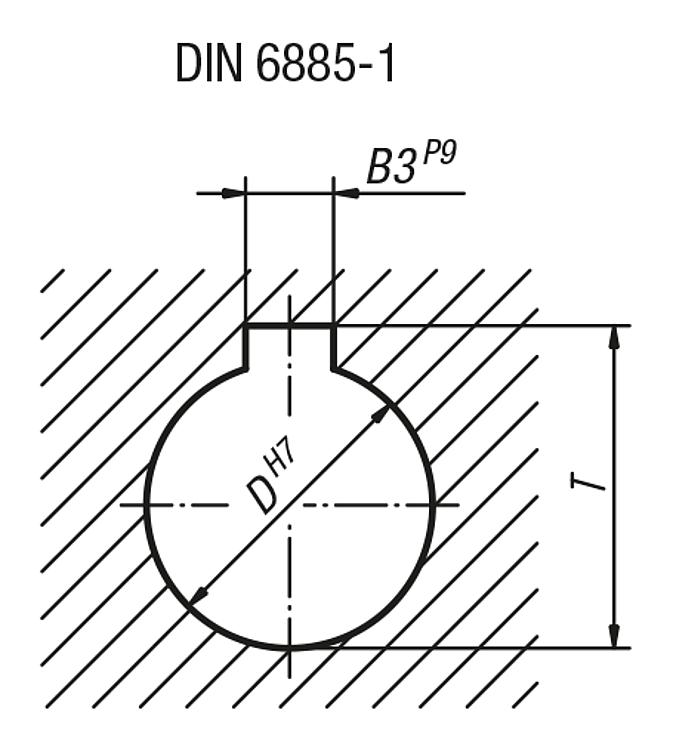

06263-10800802	408,60 Kč	494,41 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	8H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	2	9
06263-10801003	408,60 Kč	494,41 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	10H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	3	11,4
06263-10801204	408,60 Kč	494,41 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	12H7	19	14	M4	–	30	2,5	17,6	–	74,6	13	40	36,7	4	13,8
06263-21001003	476,90 Kč	577,05 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	28	100	10H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	3	11,4
06263-21001204	476,90 Kč	577,05 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	28	100	12H7	19	16	M5	–	38	3	20,1	–	90,2	13	49,1	43,5	4	13,8
06263-31251204	618,40 Kč	748,26 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	12H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	4	13,8
06263-31251405	618,40 Kč	748,26 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	14H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	5	16,3
06263-31251605	618,40 Kč	748,26 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	16H7	25	20	M6	–	47,5	4	23,3	–	110,7	18,5	61,4	52,1	5	18,3
06263-41601405	693,50 Kč	839,14 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	45	160	14H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	5	16,3
06263-41601605	693,50 Kč	839,14 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	45	160	16H7	25	25	M8	–	62	5,6	28	–	143	18,5	82,5	63,8	5	18,3
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D7	A	A1	H	H2	L	L1	L2	L3	B3	T
06263-108008026	509,40 Kč	616,37 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	25	80	8H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9
06263-108010036	509,40 Kč	616,37 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	25	80	10H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4
06263-108012046	509,40 Kč	616,37 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	25	80	12H7	19	14	M4	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8
06263-210010036	576,90 Kč	698,05 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	28	100	10H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	3	11,4
06263-210012046	576,90 Kč	698,05 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	28	100	12H7	19	16	M5	M6	38	3	20,1	7,5	90,2	13	49,1	43,5	4	13,8
06263-312512046	718,10 Kč	868,90 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	35	125	12H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	4	13,8
06263-312514056	718,10 Kč	868,90 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	35	125	14H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	16,3
06263-312516056	718,10 Kč	868,90 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	35	125	16H7	25	20	M6	M6	47,5	4	23,3	7,5	110,7	18,5	61,4	52,1	5	18,3
06263-416014056	793,80 Kč	960,50 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	45	160	14H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	16,3
06263-416016056	793,80 Kč	960,50 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	45	160	16H7	25	25	M8	M6	62	5,6	28	7,5	143	18,5	82,5	63,8	5	18,3
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Termoplast, barva tmavošedá.
Provedení	Ocelové části brynýrované.

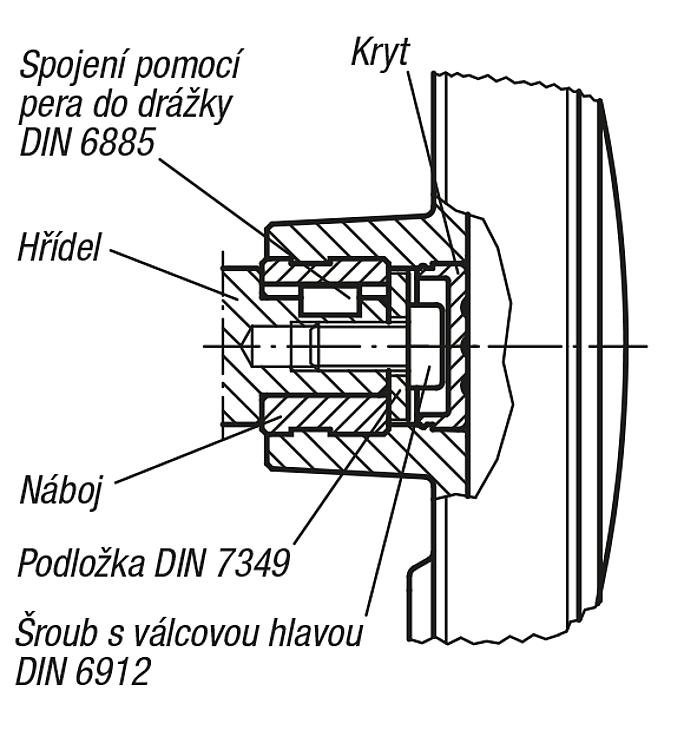

Upozornění	Krytka náboje a válcová rukojeť se dodávají demontované. Při montáži je třeba, aby byla osa rukojeti zašroubována do montážního otvoru. Ruční ovládací kola je možné na hřídeli upevnit buď radiálním kolíkem nebo axiálně šroubem s válcovou hlavou DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. U provedení s příčným otvorem se upevnění provádí pomocí našroubovaného závitového kolíku ISO 4026 (DIN 913). Příklad vestavby viz 06262.
