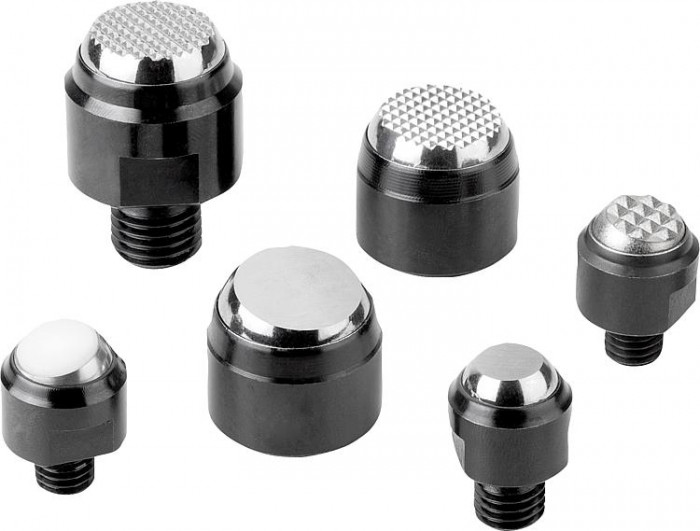

Výkyvné opěrky
Popis produktu
| Kód: | 02000 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
Ke stažení
Datový list 02000 Výkyvné opěrky
Detail zavřít

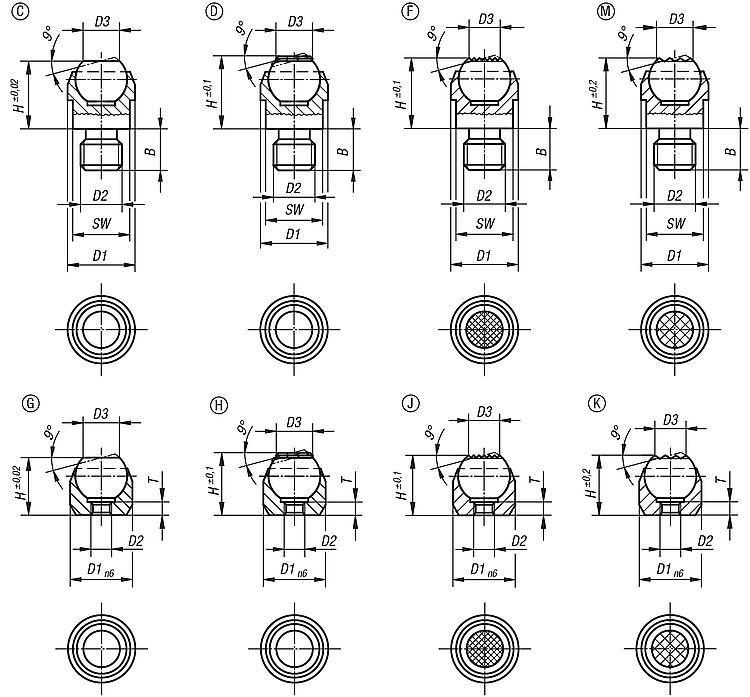

| Objednací kód | Základní cena bez DPH | Objednat | Provedení | B | D1 | D2 | D3 | H | T | Ø kuličky | SW | Montážní otvor | Zatížitelnost max. kN (jen při statickém zatížení) | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02000-108 | 684,50 Kč | C | 8 | 13 | M8 | 7,2 | 13 | – | 10 | 11 | – | 10 | ||
| 02000-110 | 976,30 Kč | C | 10 | 20 | M10 | 10,5 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-112 | 976,30 Kč | C | 12 | 20 | M12 | 10,5 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-116 | 1 216,90 Kč | C | 16 | 30 | M16 | 20 | 27 | – | 25 | 27 | – | 90 | ||
| 02000-120 | 4 309,30 Kč | C | 20 | 50 | M20 | 34,5 | 35 | – | 40 | 41 | – | 165 | ||
| 02000-208 | 950,30 Kč | D | 8 | 13 | M8 | 7,9 | 13 | – | 10 | 11 | – | 10 | ||
| 02000-210 | 1 211,70 Kč | D | 10 | 20 | M10 | 12,7 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-212 | 1 216,60 Kč | D | 12 | 20 | M12 | 12,7 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-308 | 886,40 Kč | F | 8 | 13 | M8 | 7,2 | 13 | – | 10 | 11 | – | 10 | ||
| 02000-310 | 1 234,70 Kč | F | 10 | 20 | M10 | 10,5 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-312 | 1 234,70 Kč | F | 12 | 20 | M12 | 10,5 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-316 | 1 517,10 Kč | F | 16 | 30 | M16 | 20 | 27 | – | 25 | 27 | – | 90 | ||
| 02000-320 | 4 787,60 Kč | F | 20 | 50 | M20 | 34,5 | 35 | – | 40 | 41 | – | 165 | ||
| 02000-403 | 648,70 Kč | G | – | 12 | M3 | 7,2 | 11 | 3,5 | 10 | – | ø 12 H7X6 min. | 10* | ||
| 02000-404 | 900,00 Kč | G | – | 18 | M4 | 10,5 | 17 | 4,4 | 16 | – | ø 18 H7X8 min. | 25* | ||
| Objednací kód | Základní cena bez DPH | Objednat | Provedení | B | D1 | D2 | D3 | H | T | Ø kuličky | SW | Montážní otvor | Zatížitelnost max. kN (jen při statickém zatížení) | CAD |
| 02000-405 | 1 146,40 Kč | G | – | 28 | M5 | 20 | 25 | 6,3 | 25 | – | ø 28 H7X13 min. | 90* | ||
| 02000-503 | 900,00 Kč | H | – | 12 | M3 | 7,9 | 11 | 3 | 10 | – | ø 12 H7X6 min. | 10* | ||
| 02000-504 | 1 194,80 Kč | H | – | 18 | M4 | 12,7 | 17 | 4 | 16 | – | ø 18 H7X8 min. | 25* | ||
| 02000-505 | 1 534,90 Kč | H | – | 28 | M5 | 19,05 | 25 | 6 | 25 | – | ø 28 H7X13 min. | 90* | ||
| 02000-603 | 850,60 Kč | J | – | 12 | M3 | 7,2 | 11 | 3,5 | 10 | – | ø 12 H7X6 min. | 10* | ||
| 02000-604 | 1 159,00 Kč | J | – | 18 | M4 | 10,5 | 17 | 4,4 | 16 | – | ø 18 H7X8 min. | 25* | ||
| 02000-605 | 1 453,70 Kč | J | – | 28 | M5 | 20 | 25 | 6,3 | 25 | – | ø 28 H7X13 min. | 90* | ||
| 02000-803 | 1 328,60 Kč | K | – | 12 | M3 | 7,9 | 11 | 3 | 10 | – | ø 12 H7X6 min. | 10* | ||
| 02000-804 | 1 651,80 Kč | K | – | 18 | M4 | 12,7 | 17 | 4 | 16 | – | ø 18 H7X8 min. | 25* | ||
| 02000-805 | 1 851,20 Kč | K | – | 28 | M5 | 19,05 | 25 | 6 | 25 | – | ø 28 H7X13 min. | 90* | ||
| 02000-908 | 1 249,10 Kč | M | 8 | 13 | M8 | 7,7 | 13,3 | – | 10 | 11 | – | 10 | ||
| 02000-910 | 1 677,70 Kč | M | 10 | 20 | M10 | 12 | 18 | – | 16 | 17 | – | 25 | ||
| 02000-912 | 1 677,70 Kč | M | 12 | 20 | M12 | 12 | 18 | – | 16 | 17 | – | 25 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||
