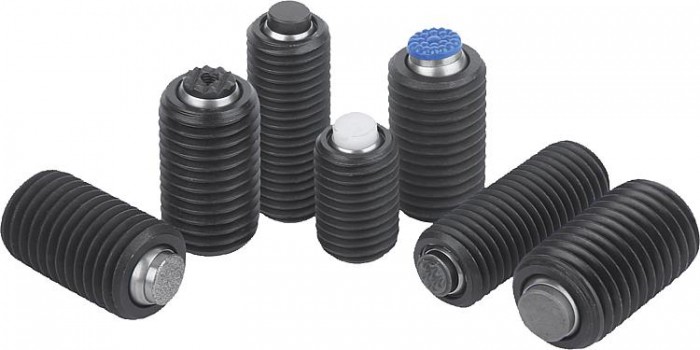

Výkyvné opěrky přestavitelné s O-kroužkem, vyměnitelnými vložkami avnitřním šestihranem

Popis produktu

Kód:	02009
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 3–4 pracovní dny od objednání, v závislosti na množství a aktuálních zásobách v centrálním skladu. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výkyvné opěrky přestavitelné s O-kroužkem, vyměnitelnými vložkami avnitřním šestihranem | 02009
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 02009 Výkyvné opěrky přestavitelné s O-kroužkem, vyměnitelnými vložkami avnitřním šestihranem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	D4	H1	H2	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)	Objednací číslo pro ocelovou vložku	Objednací číslo pro nerezovou vložku	Objednací číslo pro opěrné kameny	Objednací číslo pro vložku POM	Objednací číslo pro nerezovou vložku s diamantovým povrchem	Objednací číslo pro nerezovou vložku s polyuretanovým povrchem
02009-120X030	1 994,00 Kč	2 412,74 Kč		CAD	C	30	M20	10	–	4	10	10	13	37	07113–10108	–	–	–	–
02009-120X050	2 025,20 Kč	2 450,49 Kč		CAD	C	50	M20	10	–	4	10	10	13	37	07113–10108	–	–	–	–	–
02009-120X070	2 107,40 Kč	2 549,95 Kč		CAD	C	70	M20	10	–	4	10	10	13	37	07113–10108	–	–	–	–	–
02009-124X040	2 461,10 Kč	2 977,93 Kč		CAD	C	40	M24	12	–	4	10	10	15	55	07113–12108	–	–	–	–	–
02009-124X080	2 614,40 Kč	3 163,42 Kč		CAD	C	80	M24	12	–	4	10	10	15	55	07113–12108	–	–	–	–	–
02009-220X030	1 978,70 Kč	2 394,23 Kč		CAD	E	30	M20	10	–	4	10	10	13	37	–	07113–10102	–	–	–	–
02009-220X050	2 005,20 Kč	2 426,29 Kč		CAD	E	50	M20	10	–	4	10	10	13	37	–	07113–10102	–	–	–	–
02009-220X070	2 141,30 Kč	2 590,97 Kč		CAD	E	70	M20	10	–	4	10	10	13	37	–	07113–10102	–	–	–	–
02009-224X040	2 500,70 Kč	3 025,85 Kč		CAD	E	40	M24	12	–	4	10	10	15	55	–	07113–12102	–	–	–	–
02009-224X080	2 654,30 Kč	3 211,70 Kč		CAD	E	80	M24	12	–	4	10	10	15	55	–	07113–12102	–	–	–	–
02009-320X030	2 265,80 Kč	2 741,62 Kč		CAD	F	30	M20	10	–	4	10	10	13	37	–	–	07113–1010	–	–	–
02009-320X050	2 296,10 Kč	2 778,28 Kč		CAD	F	50	M20	10	–	4	10	10	13	37	–	–	07113–1010	–	–	–
02009-320X070	2 378,40 Kč	2 877,86 Kč		CAD	F	70	M20	10	–	4	10	10	13	37	–	–	07113–1010	–	–	–
02009-324X040	2 729,10 Kč	3 302,21 Kč		CAD	F	40	M24	12	–	4	10	10	15	55	–	–	07113–1210	–	–	–
02009-324X080	2 883,40 Kč	3 488,91 Kč		CAD	F	80	M24	12	–	4	10	10	15	55	–	–	07113–1210	–	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	D4	H1	H2	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)	Objednací číslo pro ocelovou vložku	Objednací číslo pro nerezovou vložku	Objednací číslo pro opěrné kameny	Objednací číslo pro vložku POM	Objednací číslo pro nerezovou vložku s diamantovým povrchem	Objednací číslo pro nerezovou vložku s polyuretanovým povrchem
02009-520X030	2 069,40 Kč	2 503,97 Kč		CAD	O	30	M20	10	–	4	10	10	13	37	–	–	–	–	07113–10105	–
02009-520X050	2 097,60 Kč	2 538,10 Kč		CAD	O	50	M20	10	–	4	10	10	13	37	–	–	–	–	07113–10105	–
02009-520X070	2 232,00 Kč	2 700,72 Kč		CAD	O	70	M20	10	–	4	10	10	13	37	–	–	–	–	07113–10105	–
02009-524X040	2 625,30 Kč	3 176,61 Kč		CAD	O	40	M24	12	–	4	10	10	15	55	–	–	–	–	07113–12105	–
02009-524X080	2 778,50 Kč	3 361,99 Kč		CAD	O	80	M24	12	–	4	10	10	15	55	–	–	–	–	07113–12105	–
02009-620X030	2 062,90 Kč	2 496,11 Kč		CAD	P	30	M20	10	10	6	12	10	13	37	–	–	–	–	–	07113–10126
02009-620X050	2 089,40 Kč	2 528,17 Kč		CAD	P	50	M20	10	10	6	12	10	13	37	–	–	–	–	–	07113–10126
02009-620X070	2 225,70 Kč	2 693,10 Kč		CAD	P	70	M20	10	10	6	12	10	13	37	–	–	–	–	–	07113–10126
02009-624X040	2 601,80 Kč	3 148,18 Kč		CAD	P	40	M24	12	13	6	12	10	15	55	–	–	–	–	–	07113–12126
02009-624X080	2 755,10 Kč	3 333,67 Kč		CAD	P	80	M24	12	13	6	12	10	15	55	–	–	–	–	–	07113–12126
02009-720X030	1 980,70 Kč	2 396,65 Kč		CAD	K	30	M20	10	–	4	10	10	13	4	–	–	–	07113–10109	–	–
02009-720X050	2 011,20 Kč	2 433,55 Kč		CAD	K	50	M20	10	–	4	10	10	13	4	–	–	–	07113–10109	–	–
02009-720X070	2 093,50 Kč	2 533,14 Kč		CAD	K	70	M20	10	–	4	10	10	13	4	–	–	–	07113–10109	–	–
02009-724X040	2 448,60 Kč	2 962,81 Kč		CAD	K	40	M24	12	–	4	10	10	15	7	–	–	–	07113–12109	–	–
02009-724X080	2 602,60 Kč	3 149,15 Kč		CAD	K	80	M24	12	–	4	10	10	15	7	–	–	–	07113–12109	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	D4	H1	H2	SW1	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)	Objednací číslo pro ocelovou vložku	Objednací číslo pro nerezovou vložku	Objednací číslo pro opěrné kameny	Objednací číslo pro vložku POM	Objednací číslo pro nerezovou vložku s diamantovým povrchem	Objednací číslo pro nerezovou vložku s polyuretanovým povrchem
02009-920X030	2 272,70 Kč	2 749,97 Kč		CAD	M	30	M20	10	7,9	4	10	10	13	37	–	–	07113–10107	–	–	–
02009-920X050	2 302,70 Kč	2 786,27 Kč		CAD	M	50	M20	10	7,9	4	10	10	13	37	–	–	07113–10107	–	–	–
02009-920X070	2 385,70 Kč	2 886,70 Kč		CAD	M	70	M20	10	7,9	4	10	10	13	37	–	–	07113–10107	–	–	–
02009-924X040	2 734,30 Kč	3 308,50 Kč		CAD	M	40	M24	12	9,5	4	10	10	15	55	–	–	07113–12107	–	–	–
02009-924X080	2 889,20 Kč	3 495,93 Kč		CAD	M	80	M24	12	9,5	4	10	10	15	55	–	–	07113–12107	–	–	–
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Materiál	Těleso: ze zušlechtěné oceli. Kulička: nerezavějící a kyselinovzdorná ocel. Vložka: Provedení C, F, M z nástrojové oceli. Provedení K POM. Provedení E z nerezové oceli. Provedení O z nerezové oceli s diamantovým povrchem. Provedení P z nerezové oceli s polyuretanovým povrchem.
Provedení	Těleso zušlechtěné a brynýrované. Kulička kalená a bez povrchové úpravy. Vložka: Provedení C, F kaleno a brynýrováno. Provedení M s rýhováním z tvrdokovu, brynýrováno. Provedení K v bílé barvě. Provedení E kaleno, bez povrchové úpravy. Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100. Provedení P polyuretanový povrch o tvrdosti 60° Shore.
Upozornění	Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků. Kulička může být lehkým tlakem na vnitřní šroub vysunuta z korpusu. Kulička je jištěna proti protočení.
Přednosti	Vysoká hospodárnost díky možnosti výměny vložek. Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček. Tím je zajištěn hladký pohyb kuličky.

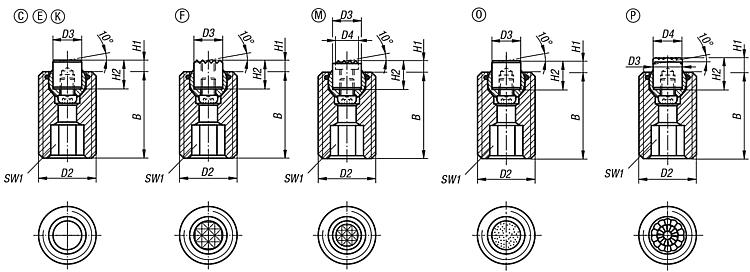

Odkaz na výkres	Provedení C: ocelová vložka zploštělá, rovinná Provedení E: vložka z nerezové oceli zploštělá, rovinná Provedení F: úchytka zploštělá, s vroubkováním Provedení K: vložka POM zploštělá, rovinná Provedení M: úchytka zploštělá, s vroubkováním z tvrdokovu Provedení O: vložka z nerezové oceli s diamantovým povrchem Provedení P: vložka z nerezové oceli s polyuretanovým povrchem
