Výkyvné opěrky přestavitelné s O-kroužkem

Popis produktu

Kód:	02006
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výkyvné opěrky přestavitelné s O-kroužkem | 02006
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 02006 Výkyvné opěrky přestavitelné s O-kroužkem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-106X012	1 259,50 Kč	1 524,00 Kč		CAD	C	12	M6	6	9,5	1,5	11,5	10			7	9
02006-106X025	1 169,70 Kč	1 415,34 Kč		CAD	C	25	M6	6	9,5	1,5	11,5	10			7	9
02006-106X040	1 183,90 Kč	1 432,52 Kč		CAD	C	40	M6	6	9,5	1,5	11,5	10			7	9
02006-108X012	1 396,90 Kč	1 690,25 Kč		CAD	C	12	M8	8,5	13	1,5	15	13			10	15
02006-108X025	1 410,90 Kč	1 707,19 Kč		CAD	C	25	M8	8,5	13	1,5	15	13			10	15
02006-108X040	1 430,20 Kč	1 730,54 Kč		CAD	C	40	M8	8,5	13	1,5	15	13			10	15
02006-306X012	1 335,20 Kč	1 615,59 Kč		CAD	F	12	M6	6	9,5	1,5	11,5	10			7	9
02006-306X025	1 354,60 Kč	1 639,07 Kč		CAD	F	25	M6	6	9,5	1,5	11,5	10			7	9
02006-306X040	1 368,20 Kč	1 655,52 Kč		CAD	F	40	M6	6	9,5	1,5	11,5	10			7	9
02006-308X012	1 481,90 Kč	1 793,10 Kč		CAD	F	12	M8	8,5	13	1,5	15	13			10	15
02006-308X025	1 500,40 Kč	1 815,48 Kč		CAD	F	25	M8	8,5	13	1,5	15	13			10	15
02006-308X040	1 524,50 Kč	1 844,65 Kč		CAD	F	40	M8	8,5	13	1,5	15	13			10	15
02006-506X012	1 325,10 Kč	1 603,37 Kč		CAD	O	12	M6	8	10	2	11,5	10	–	28	7	9,2
02006-506X025	1 346,40 Kč	1 629,14 Kč		CAD	O	25	M6	8	10	2	11,5	10	–	28	7	9,2
02006-506X040	1 358,10 Kč	1 643,30 Kč		CAD	O	40	M6	8	10	2	11,5	10	–	28	7	9,2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-508X012	1 483,50 Kč	1 795,04 Kč		CAD	O	12	M8	11	14,5	3	15	13	–	28	10	15,5
02006-508X025	1 499,40 Kč	1 814,27 Kč		CAD	O	25	M8	11	14,5	3	15	13	–	28	10	15,5
02006-508X040	1 520,90 Kč	1 840,29 Kč		CAD	O	40	M8	11	14,5	3	15	13	–	28	10	15,5
02006-510X015	1 722,20 Kč	2 083,86 Kč		CAD	O	15	M10	14	16	3	19,6	17	3	28	13	18,8
02006-510X030	1 748,20 Kč	2 115,32 Kč		CAD	O	30	M10	14	16	3	19,6	17	3	28	13	18,8
02006-510X050	1 772,20 Kč	2 144,36 Kč		CAD	O	50	M10	14	16	3	19,6	17	3	28	13	18,8
02006-512X020	1 904,40 Kč	2 304,32 Kč		CAD	O	20	M12	19	19	4	21,9	19	5	24	15	29,8
02006-512X040	1 929,80 Kč	2 335,06 Kč		CAD	O	40	M12	19	19	4	21,9	19	5	24	15	29,8
02006-512X060	1 942,70 Kč	2 350,67 Kč		CAD	O	60	M12	19	19	4	21,9	19	5	24	15	29,8
02006-516X025	2 079,50 Kč	2 516,20 Kč		CAD	O	25	M16	21	23	4	27,7	24	6	24	20	50,3
02006-516X050	2 103,30 Kč	2 544,99 Kč		CAD	O	50	M16	21	23	4	27,7	24	6	24	20	50,3
02006-516X080	2 142,60 Kč	2 592,55 Kč		CAD	O	80	M16	21	23	4	27,7	24	6	24	20	50,3
02006-606X012	1 295,00 Kč	1 566,95 Kč		CAD	P	12	M6	10	12	4	11,5	10	–	28	7
02006-606X025	1 315,20 Kč	1 591,39 Kč		CAD	P	25	M6	10	12	4	11,5	10	–	28	7
02006-606X040	1 325,60 Kč	1 603,98 Kč		CAD	P	40	M6	10	12	4	11,5	10	–	28	7
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-608X012	1 426,70 Kč	1 726,31 Kč		CAD	P	12	M8	13	16,5	5	15	13	–	28	10
02006-608X025	1 443,40 Kč	1 746,51 Kč		CAD	P	25	M8	13	16,5	5	15	13	–	28	10
02006-608X040	1 463,00 Kč	1 770,23 Kč		CAD	P	40	M8	13	16,5	5	15	13	–	28	10
02006-610X015	1 660,20 Kč	2 008,84 Kč		CAD	P	15	M10	16	18	5	19,6	17	3	28	13
02006-610X030	1 684,80 Kč	2 038,61 Kč		CAD	P	30	M10	16	18	5	19,6	17	3	28	13
02006-610X050	1 710,80 Kč	2 070,07 Kč		CAD	P	50	M10	16	18	5	19,6	17	3	28	13
02006-612X020	1 816,50 Kč	2 197,97 Kč		CAD	P	20	M12	21	21	6	21,9	19	5	24	15
02006-612X040	1 843,00 Kč	2 230,03 Kč		CAD	P	40	M12	21	21	6	21,9	19	5	24	15
02006-612X060	1 855,50 Kč	2 245,16 Kč		CAD	P	60	M12	21	21	6	21,9	19	5	24	15
02006-616X025	2 076,50 Kč	2 512,57 Kč		CAD	P	25	M16	23	25	6	27,7	24	6	24	20
02006-616X050	2 099,50 Kč	2 540,40 Kč		CAD	P	50	M16	23	25	6	27,7	24	6	24	20
02006-616X080	2 138,50 Kč	2 587,59 Kč		CAD	P	80	M16	23	25	6	27,7	24	6	24	20
02006-706X012	1 221,60 Kč	1 478,14 Kč		CAD	K	12	M6	6	9,5	1,5	11,5	10			7	2
02006-706X025	1 235,50 Kč	1 494,96 Kč		CAD	K	25	M6	6	9,5	1,5	11,5	10			7	2
02006-706X040	1 259,50 Kč	1 524,00 Kč		CAD	K	40	M6	6	9,5	1,5	11,5	10			7	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-708X012	1 360,00 Kč	1 645,60 Kč		CAD	K	12	M8	8,5	13	1,5	15	13			10	4
02006-708X025	1 378,30 Kč	1 667,74 Kč		CAD	K	25	M8	8,5	13	1,5	15	13			10	4
02006-708X040	1 396,90 Kč	1 690,25 Kč		CAD	K	40	M8	8,5	13	1,5	15	13			10	4
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Korpus ze zušlechtěné oceli. Kulička: Provedení C, F, nástrojová ocel. Provedení K POM. Provedení O z nerezu s diamantovým povrchem. Provedení P z nerezu s polyuretanovým povrchem.
Provedení	Korpus kalen a brynýrován. Kulička: Provedení C, F kalena, brynýrována. Provedení K kulička z POM v barvě bílé. Provedení O s povrchem o zrnitosti srovnatelné s brusným zrnem 100. Provedení P z polyuretanu o tvrdosti 60° Shore.
Upozornění	Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků. Kulička je jištěna proti protočení. Provedení O: Brusný diamantový povrch je pevně slitý s kuličkou. Je ideální pro uchycení hladkých nebo kluzkých aplikací s minimálním upínacím tlakem. Diamantové částečky přitom přenášejí vysoké přídržné síly na velmi malou plochu s minimálním poškozením povrchu. Diamantový povrch poskytuje vynikající odolnost proti opotřebení. Provedení P: Polyuretanový povrch je pevně navulkanizován na kuličku. Ta je odolná proti otěru a nebarví. Poskytuje optimální ochranu proti poškození citlivých povrchů. Perlovitý povrch umožňuje vytvoření vysokých přídržných sil a únik vzduchu, takže nedochází k vytvoření sacího efektu mezi kontaktní plochou a výkyvnou podpěrou.
Přednosti	Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček. Tím je zajištěn hladký pohyb kuličky.

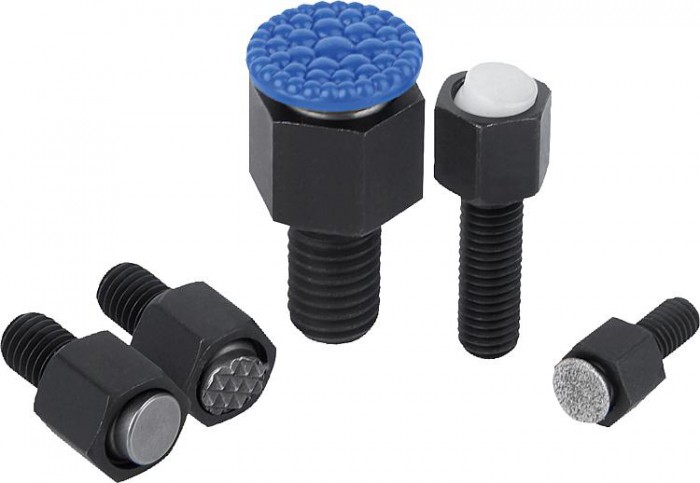

Odkaz na výkres	Provedení C: ocelová kulička, rovinná Provedení F: ocelová kulička zploštělá, s vroubkováním Provedení K: kulička POM zploštělá, rovinná Provedení O: nerezová kulička s diamantovým povrchem Provedení P: nerezová kulička s polyuretanovým povrchem
