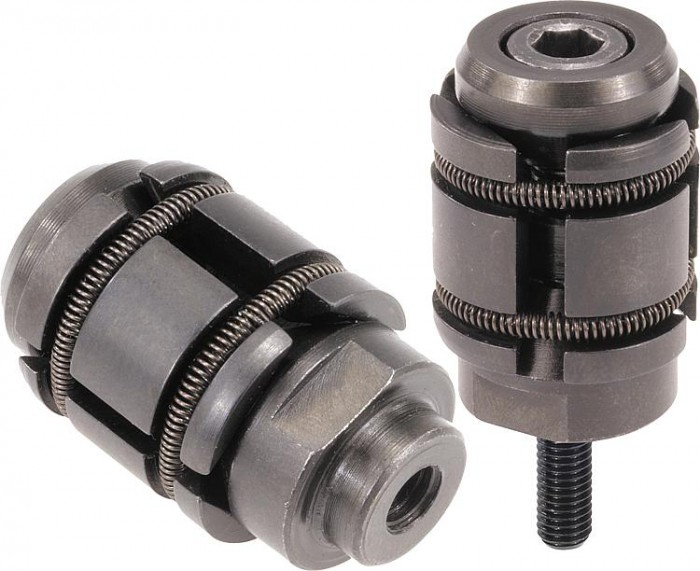

Středicí upínače

Popis produktu

Kód:	03165
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 3–4 pracovní dny od objednání, v závislosti na množství a aktuálních zásobách v centrálním skladu. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Středicí upínače | 03165
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list norelem 03165 Středicí upínače

Materiál	Těleso z oceli. Pouzdra ze oceli k ze zušlechtěné oceli.
Provedení	Brynýrováno.

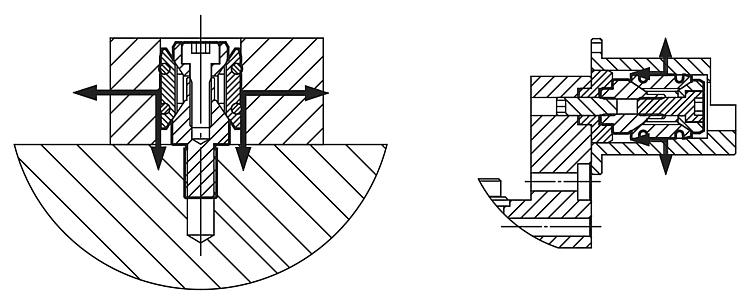

Upozornění	Středicí upínač umožňuje vystředění a upnutí jednoho obrobku v otvoru. Středicí upínač má velký zdvih. Sortiment výrobků pokrývá rozsah upnutí od Ø12 do Ø30 mm. Pro zvýšení přesnosti středění lze středicí upínač zafixovat v otvoru prostřednictvím středicího čepu (D2). Středicí upínače s vnitřním závitem se hodí k rastrovému systému M6 (viz příklad použití).

Detail zavřít

Zruš filtr

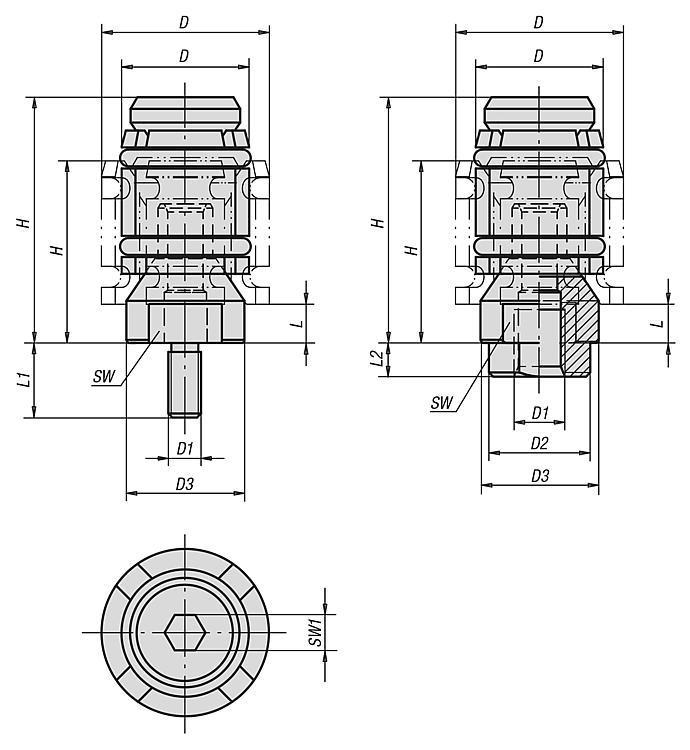

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	L1	L2	D min.	D2	D3	H min.	H max.	L min.	SW	SW1	Upínací síla max. kN	Utahovací moment max. Nm
03165-0615	1 823,60 Kč	2 206,56 Kč		CAD	vnitřní závit	15	M6	–	4	12	12	11,4	22	27,5	4,8	9	2,5	1,5	2,2
03165-0619	1 823,60 Kč	2 206,56 Kč		CAD	vnitřní závit	19	M6	–	4	15	12	14	24,5	32	4,8	12	4	2,5	6
03165-0624	1 981,20 Kč	2 397,25 Kč		CAD	vnitřní závit	24	M6	–	4	19	12	17,8	26	35	4,5	15	5	4	10
03165-0630	1 981,20 Kč	2 397,25 Kč		CAD	vnitřní závit	30	M6	–	4	24	12	23	32	44,5	7	19	5	4,5	10
03165-061215	2 011,80 Kč	2 434,28 Kč		CAD	vnější závit	15	M6	12	–	12	–	11,4	22	27,5	4,8	9	2,5	1,5	2,2
03165-061219	2 011,80 Kč	2 434,28 Kč		CAD	vnější závit	19	M6	12	–	15	–	14	24,5	32	4,8	12	4	2,5	6
03165-081624	1 739,20 Kč	2 104,43 Kč		CAD	vnější závit	24	M8	16	–	19	–	17,8	26	35	4,5	15	5	4	10
03165-081630	1 739,20 Kč	2 104,43 Kč		CAD	vnější závit	30	M8	16	–	24	–	23	32	44,5	7	19	5	4,5	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
