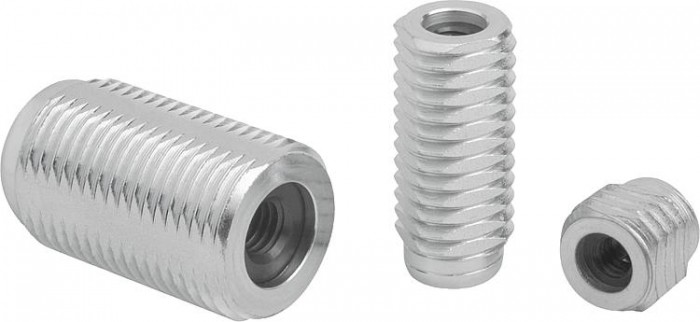

Pružné boční opěrky se závitovým pouzdrem, bez tlačného čepu

Popis produktu

Kód:	03336
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pružné boční opěrky se závitovým pouzdrem, bez tlačného čepu | 03336
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03336 Pružné boční opěrky se závitovým pouzdrem, bez tlačného čepu

Varianty
Technické parametry

Detail zavřít

Pružné boční opěrky se závitovým pouzdrem, bez tlačného čepu
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	K	L	L1	±S	SW	F cca N	Objednací číslo pro montážní nářadí
03336-1020X12	203,00 Kč	245,63 Kč		CAD	A	M12	M4	2×60°	11,5	4	1,6	10	20	03334–06
03336-1020X20	213,60 Kč	258,46 Kč		CAD	A	M12	M4	2×60	19	4	1,6	10	20	03334–06
03336-1020X27	224,00 Kč	271,04 Kč		CAD	A	M12	M4	2×60°	26,5	4	1,6	10	20	03334–06
03336-1040X12	213,60 Kč	258,46 Kč		CAD	A	M12	M4	2×60°	11,5	7,5	2	10	40	03334–06
03336-1040X20	224,00 Kč	271,04 Kč		CAD	A	M12	M4	2×60°	19	7,5	2	10	40	03334–06
03336-1040X27	233,80 Kč	282,90 Kč		CAD	A	M12	M4	2×60°	26,5	7,5	2	10	40	03334–06
03336-1050X12	203,00 Kč	245,63 Kč		CAD	A	M12	M4	2×60°	11,5	4	1,6	10	50	03334–06
03336-1050X20	213,60 Kč	258,46 Kč		CAD	A	M12	M4	2×60°	19	4	1,6	10	50	03334–06
03336-1050X27	224,00 Kč	271,04 Kč		CAD	A	M12	M4	2×60°	26,5	4	1,6	10	50	03334–06
03336-1075X12	213,60 Kč	258,46 Kč		CAD	A	M12	M4	2×60°	11,5	7,5	2	10	75	03334–06
03336-1075X20	224,00 Kč	271,04 Kč		CAD	A	M12	M4	2×60°	19	7,5	2	10	75	03334–06
03336-1075X27	233,80 Kč	282,90 Kč		CAD	A	M12	M4	2×60°	26,5	7,5	2	10	75	03334–06
03336-1100X12	203,00 Kč	245,63 Kč		CAD	A	M12	M4	2×60°	11,5	4	1,6	10	100	03334–06
03336-1100X16	224,00 Kč	271,04 Kč		CAD	A	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	100	03334–10
03336-1100X20	213,60 Kč	258,46 Kč		CAD	A	M12	M4	2×60°	19	4	1,6	10	100	03334–06
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	K	L	L1	±S	SW	F cca N	Objednací číslo pro montážní nářadí
03336-1100X27	224,00 Kč	271,04 Kč		CAD	A	M12	M4	2×60°	26,5	4	1,6	10	100	03334–06
03336-1100X29	243,70 Kč	294,88 Kč		CAD	A	M18X1,5	M6	2,5×60°	31,5	11,5	3,2	16	100	03334–10
03336-1100X43	265,20 Kč	320,89 Kč		CAD	A	M18X1,5	M6	2,5×60°	45	11,5	3,2	16	100	03334–10
03336-1150X12	213,60 Kč	258,46 Kč		CAD	A	M12	M4	2×60°	11,5	7,5	2	10	100	03334–06
03336-1150X20	224,00 Kč	271,04 Kč		CAD	A	M12	M4	2×60°	19	7,5	2	10	100	03334–06
03336-1150X27	233,80 Kč	282,90 Kč		CAD	A	M12	M4	2×60°	26,5	7,5	2	10	100	03334–06
03336-1200X16	224,00 Kč	271,04 Kč		CAD	A	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	150	03334–10
03336-1200X29	243,70 Kč	294,88 Kč		CAD	A	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	150	03334–10
03336-1200X43	265,20 Kč	320,89 Kč		CAD	A	M18X1,5	M6	2,5×60°	45	11,5	3,2	16	150	03334–10
03336-1300X16	224,00 Kč	271,04 Kč		CAD	A	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	200	03334–10
03336-1300X29	243,70 Kč	294,88 Kč		CAD	A	M18X1,5	M6	2,5×60°	31,5	11,5	3,2	16	200	03334–10
03336-1300X43	265,20 Kč	320,89 Kč		CAD	A	M18X1,5	M6	2,5×60°	45	11,5	3,2	16	200	03334–10
03336-2020X12	228,10 Kč	276,00 Kč		CAD	B	M12	M4	2×60°	11,5	4	1,6	10	20	03334–06
03336-2020X20	238,20 Kč	288,22 Kč		CAD	B	M12	M4	2×60°	19	4	1,6	10	20	03334–06
03336-2020X27	249,90 Kč	302,38 Kč		CAD	B	M12	M4	2×60°	26,5	4	1,6	10	20	03334–06
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	K	L	L1	±S	SW	F cca N	Objednací číslo pro montážní nářadí
03336-2040X12	238,20 Kč	288,22 Kč		CAD	B	M12	M4	2×60°	11,5	7,5	2	10	40	03334–06
03336-2040X20	249,90 Kč	302,38 Kč		CAD	B	M12	M4	2×60°	19	7,5	2	10	40	03334–06
03336-2040X27	260,60 Kč	315,33 Kč		CAD	B	M12	M4	2×60°	26,5	7,5	2	10	40	03334–06
03336-2050X12	228,10 Kč	276,00 Kč		CAD	B	M12	M4	2×60°	11,5	4	1,6	10	50	03334–06
03336-2050X20	238,20 Kč	288,22 Kč		CAD	B	M12	M4	2×60°	19	4	1,6	10	50	03334–06
03336-2050X27	249,90 Kč	302,38 Kč		CAD	B	M12	M4	2×60°	26,5	4	1,6	10	50	03334–06
03336-2075X12	238,20 Kč	288,22 Kč		CAD	B	M12	M	2×60°	11,5	7,5	2	10	75	03334–06
03336-2075X20	249,90 Kč	302,38 Kč		CAD	B	M12	M4	2×60°	19	7,5	2	10	75	03334–06
03336-2075X27	260,60 Kč	315,33 Kč		CAD	B	M12	M4	2×60°	26,5	7,5	2	10	75	03334–06
03336-2100X12	228,10 Kč	276,00 Kč		CAD	B	M12	M4	2×60°	11,5	4	1,6	10	100	03334–10
03336-2100X16	249,90 Kč	302,38 Kč		CAD	B	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	100	03334–10
03336-2100X20	238,20 Kč	288,22 Kč		CAD	B	M12	M4	2×60°	19	4	1,6	10	100	03334–06
03336-2100X27	249,90 Kč	302,38 Kč		CAD	B	M12	M4	2×60°	26,5	4	1,6	10	100	03334–06
03336-2100X29	270,70 Kč	327,55 Kč		CAD	B	M18X1,5	M6	2,5×60°	31,5	11,5	3,2	16	100	03334–10
03336-2100X43	291,50 Kč	352,72 Kč		CAD	B	M18X1,5	M6	2,5×60°	45	11,5	3,2	16	100	03334–10
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	K	L	L1	±S	SW	F cca N	Objednací číslo pro montážní nářadí
03336-2150X12	238,20 Kč	288,22 Kč		CAD	B	M12	M4	2×60°	11,5	7,5	2	10	100	03334–06
03336-2150X20	249,90 Kč	302,38 Kč		CAD	B	M12	M4	2×60°	19	7,5	2	10	100	03334–06
03336-2150X27	260,60 Kč	315,33 Kč		CAD	B	M12	M4	2×60°	26,5	7,5	2	10	100	03334–06
03336-2200X16	249,90 Kč	302,38 Kč		CAD	B	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	150	03334–10
03336-2200X29	270,70 Kč	327,55 Kč		CAD	B	M18X1,5	M6	2,5×60°	31,5	11,5	3,2	16	150	03334–10
03336-2200X43	291,50 Kč	352,72 Kč		CAD	B	M18X1,5	M6	2,5×60°	45	11,5	3,2	16	150	03334–10
03336-2300X16	249,90 Kč	302,38 Kč		CAD	B	M18X1,5	M6	2,5×60°	18	11,5	3,2	16	200	03334–10
03336-2300X29	270,70 Kč	327,55 Kč		CAD	B	M18X1,5	M6	2,5×60°	31,5	11,5	3,2	16	200	03334–10
03336-2300X43	291,50 Kč	352,72 Kč		CAD	B	M18X1,5	M6	2,5×60°	45	11,5	3,2	16	150	03334–10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Montážní nářadí
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Hodí se pro pružné boční opěrky s D =
03334-06	415,50 Kč	502,76 Kč		3D	M12
03334-10	492,80 Kč	596,29 Kč		CAD	M18
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel.
Odkaz na výkres	Provedení A: bez těsnění Provedení B: s těsněním 1) montážní nářadí
Provedení	Pouzdro modré, pozinkované. Montážní podložka kalená a brynýrovaná.
Upozornění	Podle oblasti využití je možné si tlačný čep vyrobit a zašroubovat ho do závitu montážní podložky. Při využití zdvihu (S) a příslušné délky (L) lze docílit odpovídající boční tlak (F). Provedení B je navíc vybaveno těsněním proti vniknutí špón a nečistot.
