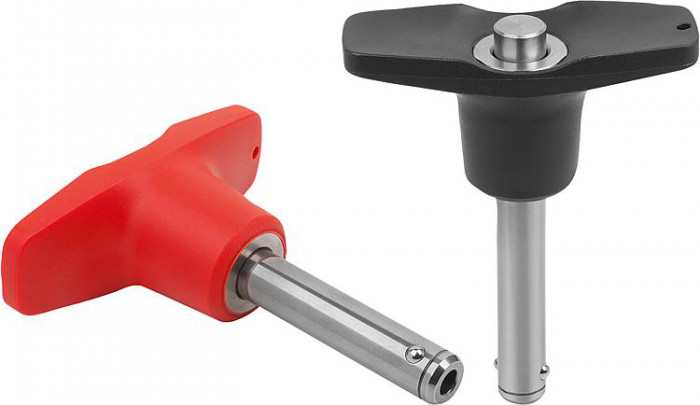

Fixační čep s kuličkou s rukojetí tvaru T s vysokou pevností ve střihu

Popis produktu

Kód:	03420
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čep s kuličkou s rukojetí tvaru T s vysokou pevností ve střihu | 03420
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03420 Fixační čep s kuličkou s rukojetí tvaru T s vysokou pevností ve střihu

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	B	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03420-214605010	525,80 Kč	636,22 Kč		3D	černá	17,6	46	5	5,5	13,2	10	5,9	25	19,4	15,9	5	24
03420-214605015	525,80 Kč	636,22 Kč		3D	černá	17,6	46	5	5,5	13,2	15	5,9	25	19,4	20,9	5	24
03420-214605020	525,80 Kč	636,22 Kč		3D	černá	17,6	46	5	5,5	13,2	20	5,9	25	19,4	25,9	5	24
03420-214605025	525,80 Kč	636,22 Kč		3D	černá	17,6	46	5	5,5	13,2	25	5,9	25	19,4	30,9	5	24
03420-214605030	556,10 Kč	672,88 Kč		3D	černá	17,6	46	5	5,5	13,2	30	5,9	25	19,4	35,9	5	24
03420-214606010	525,80 Kč	636,22 Kč		3D	černá	17,6	46	6	6,85	13,2	10	6,8	25	19,4	16,8	6	35
03420-214606015	525,80 Kč	636,22 Kč		3D	černá	17,6	46	6	6,85	13,2	15	6,8	25	19,4	21,8	6	35
03420-214606020	525,80 Kč	636,22 Kč		3D	černá	17,6	46	6	6,85	13,2	20	6,8	25	19,4	26,8	6	35
03420-214606025	525,80 Kč	636,22 Kč		3D	černá	17,6	46	6	6,85	13,2	25	6,8	25	19,4	31,8	6	35
03420-214606030	556,10 Kč	672,88 Kč		3D	černá	17,6	46	6	6,85	13,2	30	6,8	25	19,4	36,8	6	35
03420-214606035	556,10 Kč	672,88 Kč		3D	černá	17,6	46	6	6,85	13,2	35	6,8	25	19,4	41,8	6	35
03420-214606040	556,10 Kč	672,88 Kč		3D	černá	17,6	46	6	6,85	13,2	40	6,8	25	19,4	46,8	6	35
03420-214606045	556,10 Kč	672,88 Kč		3D	černá	17,6	46	6	6,85	13,2	45	6,8	25	19,4	51,8	6	35
03420-214606050	556,10 Kč	672,88 Kč		3D	černá	17,6	46	6	6,85	13,2	50	6,8	25	19,4	56,8	6	35
03420-216308020	573,40 Kč	693,81 Kč		3D	černá	23	62,9	8	9,5	17,3	20	7,8	33	24,4	27,8	8	63
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	B	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03420-216308025	573,40 Kč	693,81 Kč		3D	černá	23	62,9	8	9,5	17,3	25	7,8	33	24,4	32,8	8	63
03420-216308030	612,70 Kč	741,37 Kč		3D	černá	23	62,9	8	9,5	17,3	30	7,8	33	24,4	37,8	8	63
03420-216308035	612,70 Kč	741,37 Kč		3D	černá	23	62,9	8	9,5	17,3	35	7,8	33	24,4	42,8	8	63
03420-216308040	612,70 Kč	741,37 Kč		3D	černá	23	62,9	8	9,5	17,3	40	7,8	33	24,4	47,8	8	63
03420-216308045	612,70 Kč	741,37 Kč		3D	černá	23	62,9	8	9,5	17,3	45	7,8	33	24,4	52,8	8	63
03420-216308050	612,70 Kč	741,37 Kč		3D	černá	23	62,9	8	9,5	17,3	50	7,8	33	24,4	57,8	8	63
03420-216310020	889,10 Kč	1 075,81 Kč		3D	černá	23	62,9	10	12	17,3	20	8,9	33	24,4	28,9	10	100
03420-216310025	889,10 Kč	1 075,81 Kč		3D	černá	23	62,9	10	12	17,3	25	8,9	33	24,4	33,9	10	100
03420-216310030	936,70 Kč	1 133,41 Kč		3D	černá	23	62,9	10	12	17,3	30	8,9	33	24,4	38,9	10	100
03420-216310035	936,70 Kč	1 133,41 Kč		3D	černá	23	62,9	10	12	17,3	35	8,9	33	24,4	43,9	10	100
03420-216310040	936,70 Kč	1 133,41 Kč		3D	černá	23	62,9	10	12	17,3	40	8,9	33	24,4	48,9	10	100
03420-216310045	936,70 Kč	1 133,41 Kč		3D	černá	23	62,9	10	12	17,3	45	8,9	33	24,4	53,9	10	100
03420-216310050	936,70 Kč	1 133,41 Kč		3D	černá	23	62,9	10	12	17,3	50	8,9	33	24,4	58,9	10	100
03420-216310060	981,70 Kč	1 187,86 Kč		3D	černá	23	62,9	10	12	17,3	60	8,9	33	24,4	68,9	10	100
03420-218212025	906,10 Kč	1 096,38 Kč		3D	černá	33	81,8	12	14,5	26,3	25	9,9	39,5	28,8	34,9	12	144
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	B	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03420-218212030	951,40 Kč	1 151,19 Kč		3D	černá	33	81,8	12	14,5	26,3	30	9,9	39,5	28,8	39,9	12	144
03420-218212035	951,40 Kč	1 151,19 Kč		3D	černá	33	81,8	12	14,5	26,3	35	9,9	39,5	28,8	44,9	12	144
03420-218212040	951,40 Kč	1 151,19 Kč		3D	černá	33	81,8	12	14,5	26,3	40	9,9	39,5	28,8	49,9	12	144
03420-218212045	951,40 Kč	1 151,19 Kč		3D	černá	33	81,8	12	14,5	26,3	45	9,9	39,5	28,8	54,9	12	144
03420-218212050	951,40 Kč	1 151,19 Kč		3D	černá	33	81,8	12	14,5	26,3	50	9,9	39,5	28,8	59,9	12	144
03420-218212060	997,60 Kč	1 207,10 Kč		3D	černá	33	81,8	12	14,5	26,3	60	9,9	39,5	28,8	69,9	12	144
03420-218212070	997,60 Kč	1 207,10 Kč		3D	černá	33	81,8	12	14,5	26,3	70	9,9	39,5	28,8	79,9	12	144
03420-218212080	1 042,60 Kč	1 261,55 Kč		3D	černá	33	81,8	12	14,5	26,3	80	9,9	39,5	28,8	89,9	12	144
03420-218216030	1 625,30 Kč	1 966,61 Kč		3D	černá	33	81,8	16	19	26,3	30	13,1	39,5	28,8	43,1	16	257
03420-218216035	1 625,30 Kč	1 966,61 Kč		3D	černá	33	81,8	16	19	26,3	35	13,1	39,5	28,8	48,1	16	257
03420-218216040	1 625,30 Kč	1 966,61 Kč		3D	černá	33	81,8	16	19	26,3	40	13,1	39,5	28,8	53,1	16	257
03420-218216045	1 579,70 Kč	1 911,44 Kč		3D	černá	33	81,8	16	19	26,3	45	13,1	39,5	28,8	58,1	16	257
03420-218216050	1 625,30 Kč	1 966,61 Kč		3D	černá	33	81,8	16	19	26,3	50	13,1	39,5	28,8	63,1	16	257
03420-218216060	1 750,40 Kč	2 117,98 Kč		3D	černá	33	81,8	16	19	26,3	60	13,1	39,5	28,8	73,1	16	257
03420-218216070	1 750,40 Kč	2 117,98 Kč		3D	černá	33	81,8	16	19	26,3	70	13,1	39,5	28,8	83,1	16	257
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	B	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03420-218216080	1 854,20 Kč	2 243,58 Kč		3D	černá	33	81,8	16	19	26,3	80	13,1	39,5	28,8	93,1	16	257
03420-21844605010	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	5	5,5	13,2	10	5,9	25	19,4	15,9	5	24
03420-21844605015	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	5	5,5	13,2	15	5,9	25	19,4	20,9	5	24
03420-21844605020	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	5	5,5	13,2	20	5,9	25	19,4	25,9	5	24
03420-21844605025	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	5	5,5	13,2	25	5,9	25	19,4	30,9	5	24
03420-21844605030	556,10 Kč	672,88 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	5	5,5	13,2	30	5,9	25	19,4	35,9	5	24
03420-21844606010	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	10	6,8	25	19,4	16,8	6	35
03420-21844606015	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	15	6,8	25	19,4	21,8	6	35
03420-21844606020	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	20	6,8	25	19,4	26,8	6	35
03420-21844606025	525,80 Kč	636,22 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	25	6,8	25	19,4	31,8	6	35
03420-21844606030	556,10 Kč	672,88 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	30	6,8	25	19,4	36,8	6	35
03420-21844606035	556,10 Kč	672,88 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	35	6,8	25	19,4	41,8	6	35
03420-21844606040	556,10 Kč	672,88 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	40	6,8	25	19,4	46,8	6	35
03420-21844606045	556,10 Kč	672,88 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	45	6,8	25	19,4	51,8	6	35
03420-21844606050	556,10 Kč	672,88 Kč		3D	bezpečnostní červená RAL 3020	17,6	46	6	6,85	13,2	50	6,8	25	19,4	56,8	6	35
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchyt z termoplastu. Úchytka a tlačítko z termoplastu 1.4305. Čepy z nerezové oceli 1.4542. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli 1.4310.
Provedení	Rukojeť černá nebo na bezpečnostní červenou RAL 3020. Ušlechtilá ocel bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení konstrukčních dílů. Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky bezpečně spojení. Pevnost ve střihu, dvoubodová (F) = S · τ aB max. Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti. Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností. Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně. Různorodost materiálů, u kterých se fixační čepy s kuličkou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty. Fixační čepy s kuličkou s vysokou pevností ve střihu jsou označeny značkovací drážkou na čepu.
Přednosti	Vyšší zatížitelnost ve srovnání se standardními fixačními čepy s kuličkami. Čep z nerezové ušlechtilé oceli 1.4542 je kalený, vykazuje vysokou pevnost ve střihu a je velmi zatížitelný.
Příslušenství	Upínací pouzdra pro zástrčný čep s kuličkou 03197 Pojistný spirálový kabel 03199 Přídržné lanko s očkem 03199 Závěsný kroužek 03199
