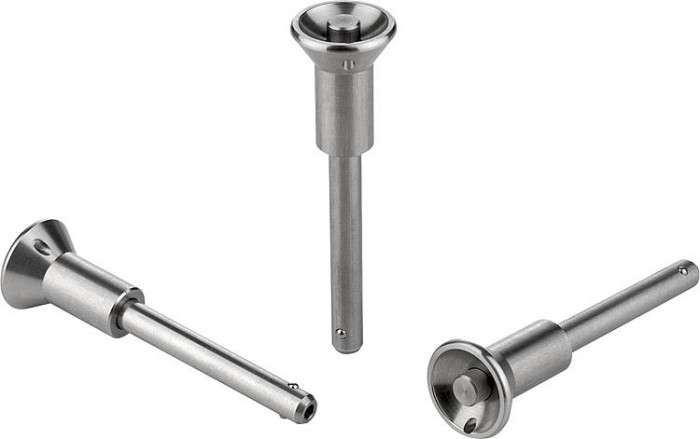

Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu

Popis produktu

Kód:	03418
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu | 03418
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03418 Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03418-11905010	638,90 Kč	773,07 Kč		.step	19	5	5,5	11	10	5,9mm	25	15,9	5	24
03418-11905015	638,90 Kč	773,07 Kč		.step	19	5	5,5	11	15	5,9mm	25	20,9	5	24
03418-11905020	638,90 Kč	773,07 Kč		.step	19	5	5,5	11	20	5,9mm	25	25,9	5	24
03418-11905025	638,90 Kč	773,07 Kč		.step	19	5	5,5	11	25	5,9mm	25	30,9	5	24
03418-11905030	672,80 Kč	814,09 Kč		.step	19	5	5,5	11	30	5,9mm	25	35,9	5	24
03418-11906010	638,90 Kč	773,07 Kč		.step	19	6	6,85	11	10	6,8mm	25	16,8	6	35
03418-11906015	638,90 Kč	773,07 Kč		.step	19	6	6,85	11	15	6,8mm	25	21,8	6	35
03418-11906020	638,90 Kč	773,07 Kč		.step	19	6	6,85	11	20	6,8mm	25	26,8	6	35
03418-11906025	638,90 Kč	773,07 Kč		.step	19	6	6,85	11	25	6,8mm	25	31,8	6	35
03418-11906030	679,60 Kč	822,32 Kč		.step	19	6	6,85	11	30	6,8mm	25	36,8	6	35
03418-11906035	679,60 Kč	822,32 Kč		.step	19	6	6,85	11	35	6,8mm	25	41,8	6	35
03418-11906040	679,60 Kč	822,32 Kč		.step	19	6	6,85	11	40	6,8mm	25	46,8	6	35
03418-11906045	679,60 Kč	822,32 Kč		.step	19	6	6,85	11	45	6,8mm	25	51,8	6	35
03418-11906050	679,60 Kč	822,32 Kč		.step	19	6	6,85	11	50	6,8mm	25	56,8	6	35
03418-12508020	696,80 Kč	843,13 Kč		.step	25	8	9,5	14	20	7,8mm	33	27,8	8	63
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03418-12508025	696,80 Kč	843,13 Kč		.step	25	8	9,5	14	25	7,8mm	33	32,8	8	63
03418-12508030	741,30 Kč	896,97 Kč		.step	25	8	9,5	14	30	7,8mm	33	37,8	8	63
03418-12508035	741,30 Kč	896,97 Kč		.step	25	8	9,5	14	35	7,8mm	33	42,8	8	63
03418-12508040	741,30 Kč	896,97 Kč		.step	25	8	9,5	14	40	7,8mm	33	47,8	8	63
03418-12508045	741,30 Kč	896,97 Kč		.step	25	8	9,5	14	45	7,8mm	33	52,8	8	63
03418-12508050	741,30 Kč	896,97 Kč		.step	25	8	9,5	14	50	7,8mm	33	57,8	8	63
03418-12510020	867,80 Kč	1 050,04 Kč		.step	25	10	12	14	20	8,9mm	33	28,9	10	100
03418-12510025	867,80 Kč	1 050,04 Kč		.step	25	10	12	14	25	8,9mm	33	33,9	10	100
03418-12510030	947,00 Kč	1 145,87 Kč		.step	25	10	12	14	30	8,9mm	33	38,9	10	100
03418-12510035	947,00 Kč	1 145,87 Kč		.step	25	10	12	14	35	8,9mm	33	43,9	10	100
03418-12510040	947,00 Kč	1 145,87 Kč		.step	25	10	12	14	40	8,9mm	33	48,9	10	100
03418-12510045	947,00 Kč	1 145,87 Kč		.step	25	10	12	14	45	8,9mm	33	53,9	10	100
03418-12510050	947,00 Kč	1 145,87 Kč		.step	25	10	12	14	50	8,9mm	33	58,9	10	100
03418-12510060	996,70 Kč	1 206,01 Kč		.step	25	10	12	14	60	8,9mm	33	68,9	10	100
03418-13512025	1 051,40 Kč	1 272,19 Kč		.step	35	12	14,5	22	25	9,9mm	39,5	34,9	12	144
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03418-13512030	1 096,40 Kč	1 326,64 Kč		.step	35	12	14,5	22	30	9,9mm	39,5	39,9	12	144
03418-13512035	1 096,40 Kč	1 326,64 Kč		.step	35	12	14,5	22	35	9,9mm	39,5	44,9	12	144
03418-13512040	1 096,40 Kč	1 326,64 Kč		.step	35	12	14,5	22	40	9,9mm	39,5	49,9	12	144
03418-13512045	1 096,40 Kč	1 326,64 Kč		.step	35	12	14,5	22	45	9,9mm	39,5	54,9	12	144
03418-13512050	1 096,40 Kč	1 326,64 Kč		.step	35	12	14,5	22	50	9,9mm	39,5	59,9	12	144
03418-13512060	1 156,50 Kč	1 399,37 Kč		.step	35	12	14,5	22	60	9,9mm	39,5	69,9	12	144
03418-13512070	1 156,50 Kč	1 399,37 Kč		.step	35	12	14,5	22	70	9,9mm	39,5	79,9	12	144
03418-13512080	1 224,60 Kč	1 481,77 Kč		.step	35	12	14,5	22	80	9,9mm	39,5	89,9	12	144
03418-13516030	1 863,20 Kč	2 254,47 Kč		.step	35	16	19	22	30	13,1mm	39,5	43,1	16	257
03418-13516035	1 863,20 Kč	2 254,47 Kč		.step	35	16	19	22	35	13,1mm	39,5	48,1	16	257
03418-13516040	1 895,40 Kč	2 293,43 Kč		.step	35	16	19	22	40	13,1mm	39,5	53,1	16	257
03418-13516045	1 895,40 Kč	2 293,43 Kč		.step	35	16	19	22	45	13,1mm	39,5	58,1	16	257
03418-13516050	1 920,60 Kč	2 323,93 Kč		.step	35	16	19	22	50	13,1mm	39,5	63,1	16	257
03418-13516060	1 943,20 Kč	2 351,27 Kč		.step	35	16	19	22	60	13,1mm	39,5	73,1	16	257
03418-13516070	1 978,70 Kč	2 394,23 Kč		.step	35	16	19	22	70	13,1mm	39,5	83,1	16	257
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03418-13516080	2 009,30 Kč	2 431,25 Kč		.step	35	16	19	22	80	13,1mm	39,5	93,1	16	257
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Fixační čep s kuličkou a úchytem hřibovitého tvaru nerezová ocel samojistícíFixační čep s kuličkou a úchytem…

Fixační čepy s kuličkami – Fixační čep s kuličkou a úchytem hřibovitého tvaru nerezová ocel samojistící

03418

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Hřibový úchyt a tlačítko z nerezové oceli 1.4305. Čep z nerezové oceli 1.4542. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli 1.4310.
Provedení	Bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování konstrukčních dílů. Stlačením tlačítka je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Uvolněním tlačítka dojde k bezpečnému uzamčení kuliček a vytvoření nerozebíratelného spojení. Smyková síla, dvoustřižná (F) = S · τ aB max. Fixační čepy s kuličkou s větší pevností ve střihu jsou označeny označovací drážkou na čepu.
Přednosti	Vyšší zatížitelnost ve srovnání se standardními fixačními čepy s kuličkami. Čep z nerezavějící oceli 1.4542 je kalený, má vysokou pevnost ve střihu a má extrémně velkou zatížitelnost.
Příslušenství	Upínací pouzdra pro zástrčný čep s kuličkou 03197 Pojistný spirálový kabel 03199 Přídržné lanko s očkem 03199 Závěsný kroužek 03199
