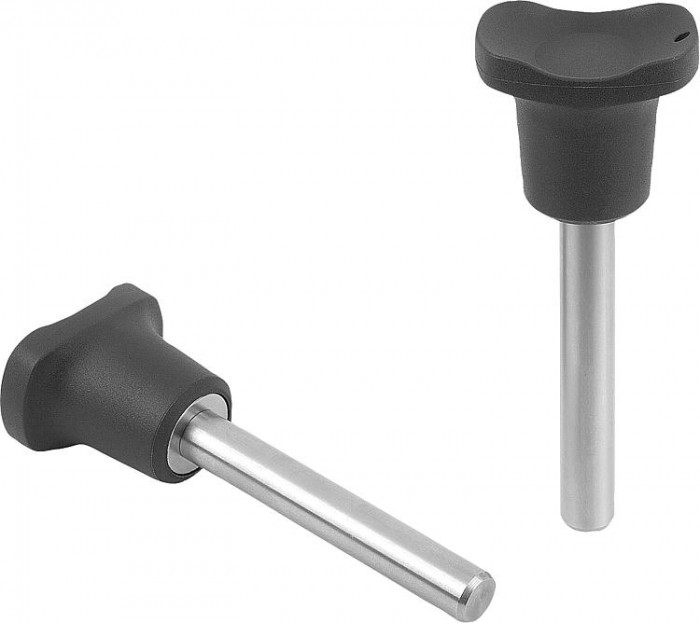

Zástrčné čepy s magnetickou axiální pojistkou

Popis produktu

Kód:	03412
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zástrčné čepy s magnetickou axiální pojistkou | 03412
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03412 Zástrčné čepy s magnetickou axiální pojistkou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	B	D	d1	d2	L2	L3	L5	Montážní otvor	Smyková síla dvoustřižná max.kN	Přídržná síla cca N
03412-3306015	187,10 Kč	226,39 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	15	6	22	43
03412-3306030	197,80 Kč	239,34 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	30	6	22	43
03412-3306040	200,20 Kč	242,24 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	40	6	22	43
03412-3306050	204,60 Kč	247,57 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	50	6	22	43
03412-3306060	208,10 Kč	251,80 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	60	6	22	43
03412-3306070	212,00 Kč	256,52 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	70	6	22	43
03412-3306080	215,00 Kč	260,15 Kč		.step		23mm	33,2	6mm	17,3mm	33	26,1	80	6	22	43
03412-3308015	192,30 Kč	232,68 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	15	8	38	43
03412-3308030	201,90 Kč	244,30 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	30	8	38	43
03412-3308040	207,60 Kč	251,20 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	40	8	38	43
03412-3308050	213,90 Kč	258,82 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	50	8	38	43
03412-3308060	219,90 Kč	266,08 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	60	8	38	43
03412-3308070	225,90 Kč	273,34 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	70	8	38	43
03412-3308080	231,90 Kč	280,60 Kč		.step		23mm	33,2	8mm	17,3mm	33	26,1	80	8	38	43
03412-4610015	243,10 Kč	294,15 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	15	10	60	74
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	B	D	d1	d2	L2	L3	L5	Montážní otvor	Smyková síla dvoustřižná max.kN	Přídržná síla cca N
03412-4610030	254,90 Kč	308,43 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	30	10	60	74
03412-4610040	260,90 Kč	315,69 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	40	10	60	74
03412-4610050	266,90 Kč	322,95 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	50	10	60	74
03412-4610060	273,70 Kč	331,18 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	60	10	60	74
03412-4610070	280,30 Kč	339,16 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	70	10	60	74
03412-4610080	284,40 Kč	344,12 Kč		.step		33mm	45,9	10mm	26,3mm	39,5	31,3	80	10	60	74
03412-4612030	262,00 Kč	317,02 Kč		.step		33mm	45,9	12mm	26,3mm	39,5	31,3	30	12	86	74
03412-4612040	269,90 Kč	326,58 Kč		.step		33mm	45,9	12mm	26,3mm	39,5	31,3	40	12	86	74
03412-4612050	276,70 Kč	334,81 Kč		.step		33mm	45,9	12mm	26,3mm	39,5	31,3	50	12	86	74
03412-4612060	284,60 Kč	344,37 Kč		.step		33mm	45,9	12mm	26,3mm	39,5	31,3	60	12	86	74
03412-4612070	299,70 Kč	362,64 Kč		.step		33mm	45,9	12mm	26,3mm	39,5	31,3	70	12	86	74
03412-4612080	312,80 Kč	378,49 Kč		.step		33mm	45,9	12mm	26,3mm	39,5	31,3	80	12	86	74
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchyt z termoplastu. Ocelové části z nerezové oceli 1.4305. NdFeB magnet.
Provedení	Úchyt, černý. Ocelové části bez povrchové úpravy.
Upozornění	Zástrčné čepy s magnetickou axiální pojistkou slouží pro rychlé a jednoduché zafixování a spojení dílů a obrobků. V rukojeti zabudovaný magnet zaručuje zajištění axiální polohy a přidržení zástrčného čepu v zasunuté poloze. Hladké povrchy a k nim kolmo orientovaný zástrčný otvor mají na přídržné síly pozitivní vliv. Pomocí alternativních přídržných systémů lze zajišťovat zástrčné čepy bez možnosti jejich ztráty. Střihová síla dvoubřitá (F) = S · τ aB max.
Na vyžádání	Další délky čepů.
Příslušenství	Pojistný spirálový kabel 03199… Přídržné lano s očkem 03199… Závěsný kroužek 03199… Kuličkové řetězy 96390…
Odkaz na výkres	magnet 2) magnetický díl / obrobek
