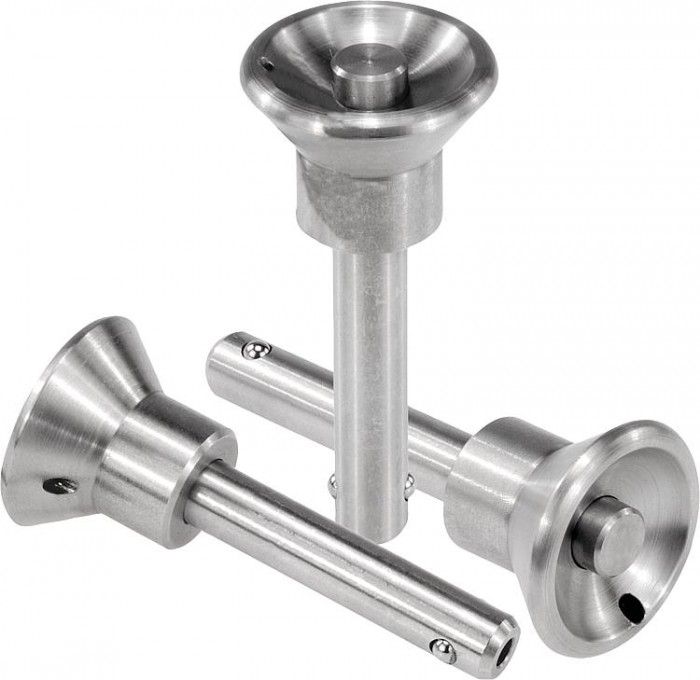

Fixační čepy s kuličkou samojisticí, nerezové

Popis produktu

Kód:	03194
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou samojisticí, nerezové | 03194
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 03194 Fixační čepy s kuličkou samojisticí, nerezové

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-2305010	431,60 Kč	522,24 Kč		CAD	25	5mm	5,5mm	14	10	6	26,5	16	5	15
03194-2305015	439,80 Kč	532,16 Kč		CAD	25	5mm	5,5mm	14	15	6	26,5	21	5	15
03194-2305020	447,70 Kč	541,72 Kč		CAD	25	5mm	5,5mm	14	20	6	26,5	26	5	15
03194-2305025	481,00 Kč	582,01 Kč		CAD	25	5mm	5,5mm	14	25	6	26,5	31	5	15
03194-2305030	487,60 Kč	590,00 Kč		CAD	25	5mm	5,5mm	14	30	6	26,5	36	5	15
03194-2306010	460,30 Kč	556,96 Kč		CAD	25	6mm	6,85mm	14	10	7	26,5	17	6	22
03194-2306015	475,80 Kč	575,72 Kč		CAD	25	6mm	6,85mm	14	15	7	26,5	22	6	22
03194-2306020	486,80 Kč	589,03 Kč		CAD	25	6mm	6,85mm	14	20	7	26,5	27	6	22
03194-2306025	497,70 Kč	602,22 Kč		CAD	25	6mm	6,85mm	14	25	7	26,5	32	6	22
03194-2306030	515,70 Kč	624,00 Kč		CAD	25	6mm	6,85mm	14	30	7	26,5	37	6	22
03194-2306035	527,50 Kč	638,28 Kč		CAD	25	6mm	6,85mm	14	35	7	26,5	42	6	22
03194-2306040	538,70 Kč	651,83 Kč		CAD	25	6mm	6,85mm	14	40	7	26,5	47	6	22
03194-2306045	562,70 Kč	680,87 Kč		CAD	25	6mm	6,85mm	14	45	7	26,5	52	6	22
03194-2306050	575,50 Kč	696,36 Kč		CAD	25	6mm	6,85mm	14	50	7	26,5	57	6	22
03194-2308020	491,40 Kč	594,59 Kč		CAD	25	8mm	9,5mm	14	20	8	26,5	28	8	38
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-2308025	500,70 Kč	605,85 Kč		.step	25	8mm	9,5mm	14	25	8	26,5	33	8	38
03194-2308030	511,10 Kč	618,43 Kč		.step	25	8mm	9,5mm	14	30	8	26,5	38	8	38
03194-2308035	522,30 Kč	631,98 Kč		.step	25	8mm	9,5mm	14	35	8	26,5	43	8	38
03194-2308040	531,60 Kč	643,24 Kč		.step	25	8mm	9,5mm	14	40	8	26,5	48	8	38
03194-2308045	542,80 Kč	656,79 Kč		.step	25	8mm	9,5mm	14	45	8	26,5	53	8	38
03194-2308050	552,90 Kč	669,01 Kč		.step	25	8mm	9,5mm	14	50	8	26,5	58	8	38
03194-3110020	523,90 Kč	633,92 Kč		.step	33	10mm	12mm	19	20	9	34,6	29	10	60
03194-3110025	531,00 Kč	642,51 Kč		.step	33	10mm	12mm	19	25	9	34,6	34	10	60
03194-3110030	542,50 Kč	656,43 Kč		.step	33	10mm	12mm	19	30	9	34,6	39	10	60
03194-3110035	550,70 Kč	666,35 Kč		.step	33	10mm	12mm	19	35	9	34,6	44	10	60
03194-3110040	560,80 Kč	678,57 Kč		.step	33	10mm	12mm	19	40	9	34,6	49	10	60
03194-3110045	569,00 Kč	688,49 Kč		.step	33	10mm	12mm	19	45	9	34,6	54	10	60
03194-3110050	610,00 Kč	738,10 Kč		.step	33	10mm	12mm	19	50	9	34,6	59	10	60
03194-3110060	658,60 Kč	796,91 Kč		.step	33	10mm	12mm	19	60	9	34,6	69	10	60
03194-3112025	640,00 Kč	774,40 Kč		.step	33	12mm	14,5mm	19	25	10	34,6	35	12	86
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-3112030	652,80 Kč	789,89 Kč		.step	33	12mm	14,5mm	19	30	10	34,6	40	12	86
03194-3112035	666,20 Kč	806,10 Kč		.step	33	12mm	14,5mm	19	35	10	34,6	45	12	86
03194-3112040	678,80 Kč	821,35 Kč		.step	33	12mm	14,5mm	19	40	10	34,6	50	12	86
03194-3112045	691,40 Kč	836,59 Kč		.step	33	12mm	14,5mm	19	45	10	34,6	55	12	86
03194-3112050	717,30 Kč	867,93 Kč		.step	33	12mm	14,5mm	19	50	10	34,6	60	12	86
03194-3112060	770,80 Kč	932,67 Kč		.step	33	12mm	14,5mm	19	60	10	34,6	70	12	86
03194-3112070	825,80 Kč	999,22 Kč		.step	33	12mm	14,5mm	19	70	10	34,6	80	12	86
03194-3112080	883,70 Kč	1 069,28 Kč		.step	33	12mm	14,5mm	19	80	10	34,6	90	12	86
03194-3116030	1 666,80 Kč	2 016,83 Kč		.step	33	16mm	19mm	20	30	13,3	34,6	43,3	16	153
03194-3116035	1 677,70 Kč	2 030,02 Kč		.step	33	16mm	19mm	20	35	13,3	34,6	48,3	16	153
03194-3116040	1 688,90 Kč	2 043,57 Kč		.step	33	16mm	19mm	20	40	13,3	34,6	53,3	16	153
03194-3116045	1 733,20 Kč	2 097,17 Kč		.step	33	16mm	19mm	20	45	13,3	34,6	58,3	16	153
03194-3116050	1 780,40 Kč	2 154,28 Kč		.step	33	16mm	19mm	20	50	13,3	34,6	63,3	16	153
03194-3116060	1 846,00 Kč	2 233,66 Kč		.step	33	16mm	19mm	20	60	13,3	34,6	73,3	16	153
03194-3116070	1 933,90 Kč	2 340,02 Kč		.step	33	16mm	19mm	20	70	13,3	34,6	83,3	16	153
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-3116080	2 022,20 Kč	2 446,86 Kč		.step	33	16mm	19mm	20	80	13,3	34,6	93,3	16	153
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové části z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a snadnému upevnění a spojení dílů a obrobků. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Odolné vůči korozi. Možnost upevnění pro přídržné lanko. Rozmezí teplot max. +250 °C. Smyková síla, dvoustřižná (F) = S · τ aB max.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lanko s očkem 03199-… Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197…
