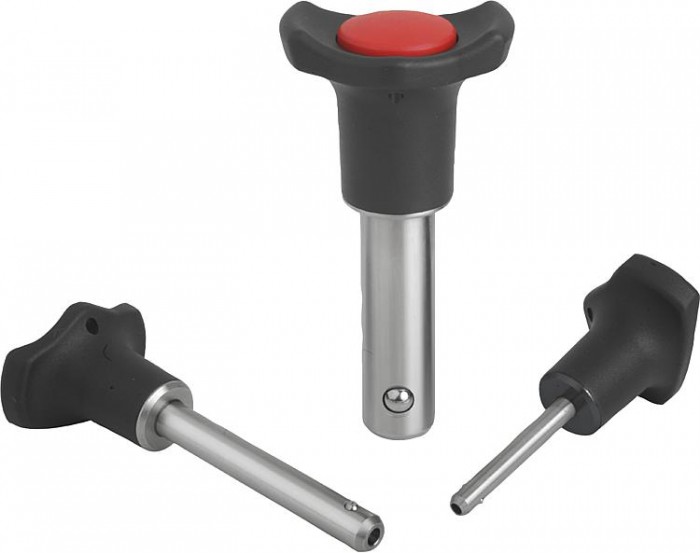

Fixační čepy s kuličkou samojistící

Popis produktu

Kód:	03193
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou samojistící | 03193
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list norelem 03193 Fixační čepy s kuličkou samojistící

Materiál	Rukojeť, tlačítko z termoplastu. Ocelové části z nerezové oceli.
Provedení	Rukojeť černá. Tlačítko bezpečnostní, červené. Ocelové části bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování spojení dílů a obrobků. Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky bezpečně a neuvolnitelně spojení. Provedení tvaru A je vhodné pro oblasti použití, pro které musejí být splněny vyšší a přesnější požadavky. Střihová síla dvoubřitá (F) = S · τ aB max.
Vlastnosti	Provedení A: Čepy broušeny, kovový svazek, vysoká axiální roztahovací síla. Provedení B: Čepy s tolerancí h9, plastový límec, nižší axiální roztahovací síla.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lanko s očkem 03199-… Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197…
Odkaz na výkres	Kovový límec 2) Plastový límec

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03193-3805010	423,90 Kč	512,92 Kč		CAD	A	38	5mm	5,5mm	16	10	6	32,5	16	5	15
03193-3805015	423,90 Kč	512,92 Kč		CAD	A	38	5mm	5,5mm	16	15	6	32,5	21	5	15
03193-3805020	427,20 Kč	516,91 Kč		CAD	A	38	5mm	5,5mm	16	20	6	32,5	26	5	15
03193-3805025	427,20 Kč	516,91 Kč		CAD	A	38	5mm	5,5mm	16	25	6	32,5	31	5	15
03193-3805030	451,00 Kč	545,71 Kč		CAD	A	38	5mm	5,5mm	16	30	6	32,5	36	5	15
03193-3806010	423,90 Kč	512,92 Kč		CAD	A	38	6mm	6,85mm	16	10	7	32,5	17	6	22
03193-3806015	423,90 Kč	512,92 Kč		CAD	A	38	6mm	6,85mm	16	15	7	32,5	22	6	22
03193-3806020	427,20 Kč	516,91 Kč		CAD	A	38	6mm	6,85mm	16	20	7	32,5	27	6	22
03193-3806025	427,20 Kč	516,91 Kč		CAD	A	38	6mm	6,85mm	16	25	7	32,5	32	6	22
03193-3806030	451,00 Kč	545,71 Kč		CAD	A	38	6mm	6,85mm	16	30	7	32,5	37	6	22
03193-3806035	451,00 Kč	545,71 Kč		CAD	A	38	6mm	6,85mm	16	35	7	32,5	42	6	22
03193-3806040	457,50 Kč	553,58 Kč		CAD	A	38	6mm	6,85mm	16	40	7	32,5	47	6	22
03193-3806045	457,50 Kč	553,58 Kč		CAD	A	38	6mm	6,85mm	16	45	7	32,5	52	6	22
03193-3806050	457,50 Kč	553,58 Kč		CAD	A	38	6mm	6,85mm	16	50	7	32,5	57	6	22
03193-3808020	463,30 Kč	560,59 Kč		CAD	A	38	8mm	9,5mm	16	20	8	32,5	28	8	38
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03193-3808025	463,30 Kč	560,59 Kč		CAD	A	38	8mm	9,5mm	16	25	8	32,5	33	8	38
03193-3808030	495,20 Kč	599,19 Kč		CAD	A	38	8mm	9,5mm	16	30	8	32,5	38	8	38
03193-3808035	495,20 Kč	599,19 Kč		CAD	A	38	8mm	9,5mm	16	35	8	32,5	43	8	38
03193-3808040	502,60 Kč	608,15 Kč		CAD	A	38	8mm	9,5mm	16	40	8	32,5	48	8	38
03193-3808045	502,60 Kč	608,15 Kč		CAD	A	38	8mm	9,5mm	16	45	8	32,5	53	8	38
03193-3808050	502,60 Kč	608,15 Kč		CAD	A	38	8mm	9,5mm	16	50	8	32,5	58	8	38
03193-4710020	718,40 Kč	869,26 Kč		CAD	A	47	10mm	12mm	23	20	9	40	29	10	60
03193-4710025	718,40 Kč	869,26 Kč		CAD	A	47	10mm	12mm	23	25	9	40	34	10	60
03193-4710030	755,80 Kč	914,52 Kč		CAD	A	47	10mm	12mm	23	30	9	40	39	10	60
03193-4710035	755,80 Kč	914,52 Kč		CAD	A	47	10mm	12mm	23	35	9	40	44	10	60
03193-4710040	755,80 Kč	914,52 Kč		CAD	A	47	10mm	12mm	23	40	9	40	49	10	60
03193-4710045	762,70 Kč	922,87 Kč		CAD	A	47	10mm	12mm	23	45	9	40	54	10	60
03193-4710050	762,70 Kč	922,87 Kč		CAD	A	47	10mm	12mm	23	50	9	40	59	10	60
03193-4710060	792,20 Kč	958,56 Kč		CAD	A	47	10mm	12mm	23	60	9	40	69	10	60
03193-4712025	740,80 Kč	896,37 Kč		CAD	A	47	12mm	14,5mm	23	25	10	40	35	12	86
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03193-4712030	777,90 Kč	941,26 Kč		CAD	A	47	12mm	14,5mm	23	30	10	40	40	12	86
03193-4712035	777,90 Kč	941,26 Kč		CAD	A	47	12mm	14,5mm	23	35	10	40	45	12	86
03193-4712040	777,90 Kč	941,26 Kč		CAD	A	47	12mm	14,5mm	23	40	10	40	50	12	86
03193-4712045	777,90 Kč	941,26 Kč		CAD	A	47	12mm	14,5mm	23	45	10	40	55	12	86
03193-4712050	777,90 Kč	941,26 Kč		CAD	A	47	12mm	14,5mm	23	50	10	40	60	12	86
03193-4712060	814,00 Kč	984,94 Kč		CAD	A	47	12mm	14,5mm	23	60	10	40	70	12	86
03193-4712070	851,20 Kč	1 029,95 Kč		CAD	A	47	12mm	14,5mm	23	70	10	40	80	12	86
03193-4712080	851,20 Kč	1 029,95 Kč		CAD	A	47	12mm	14,5mm	23	80	10	40	90	12	86
03193-4716030	1 322,30 Kč	1 599,98 Kč		CAD	A	47	16mm	19mm	23	30	13	40	43	16	153
03193-4716035	1 322,30 Kč	1 599,98 Kč		CAD	A	47	16mm	19mm	23	35	13	40	48	16	153
03193-4716040	1 322,30 Kč	1 599,98 Kč		CAD	A	47	16mm	19mm	23	40	13	40	53	16	153
03193-4716045	1 325,60 Kč	1 603,98 Kč		CAD	A	47	16mm	19mm	23	45	13	40	58	16	153
03193-4716050	1 325,60 Kč	1 603,98 Kč		CAD	A	47	16mm	19mm	23	50	13	40	63	16	153
03193-4716060	1 418,50 Kč	1 716,39 Kč		CAD	A	47	16mm	19mm	23	60	13	40	73	16	153
03193-4716070	1 418,50 Kč	1 716,39 Kč		CAD	A	47	16mm	19mm	23	70	13	40	83	16	153
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	d1	d2	D3	L	L1	L2	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03193-4716080	1 510,30 Kč	1 827,46 Kč		CAD	A	47	16mm	19mm	23	80	13	40	93	16	153
03193-13805015	350,50 Kč	424,11 Kč		.step	B	38	5mm	5,5mm	16	15	5,9	33	20,9	5	15
03193-13805020	353,70 Kč	427,98 Kč		.step	B	38	5mm	5,5mm	16	20	5,9	33	25,9	5	15
03193-13805025	353,70 Kč	427,98 Kč		.step	B	38	5mm	5,5mm	16	25	5,9	33	30,9	5	15
03193-13805030	373,10 Kč	451,45 Kč		.step	B	38	5mm	5,5mm	16	30	5,9	33	35,9	5	15
03193-13806030	373,10 Kč	451,45 Kč		.step	B	38	6mm	6,85mm	16	30	6,8	33	36,8	6	22
03193-13806040	378,00 Kč	457,38 Kč		.step	B	38	6mm	6,85mm	16	40	6,8	33	46,8	6	22
03193-13806050	378,00 Kč	457,38 Kč		.step	B	38	6mm	6,85mm	16	50	6,8	33	56,8	6	22
03193-13808030	409,20 Kč	495,13 Kč		.step	B	38	8mm	9,5mm	16	30	7,8	33	37,8	8	38
03193-13808040	415,70 Kč	503,00 Kč		.step	B	38	8mm	9,5mm	16	40	7,8	33	47,8	8	38
03193-13808050	415,70 Kč	503,00 Kč		.step	B	38	8mm	9,5mm	16	50	7,8	33	57,8	8	38
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
