Aretační čepy ovládané páčkou se šestihranem

Name: Aretační čepy ovládané páčkou se šestihranem
Brand: norelem
SKU: 03099-12
Availability: InStock

Novinka

Popis produktu

Kód:	03099-12
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ovládané páčkou se šestihranem | 03099-12
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03099–12 Aretační čepy ovládané páčkou se šestihranem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-12-040410	358,40 Kč	433,66 Kč		3D	A	–	4	M10	10	38,5	5	15	9	3	6	1	10	–	8	14
03099-12-040510	358,40 Kč	433,66 Kč		3D	A	–	5	M10	10	38,5	25	15	9	3	6	1,3	10	–	8	14
03099-12-040512	364,70 Kč	441,29 Kč		3D	A	–	5	M12	12	47,4	30	19	10,8	3,6	8	1,3	12	–	8	15
03099-12-040610	358,40 Kč	433,66 Kč		3D	A	–	6	M10	10	38,5	25	15	9	3	6	1,8	10	–	8	14
03099-12-040612	364,70 Kč	441,29 Kč		3D	A	–	6	M12	12	47,4	30	19	10,8	3,6	8	1,8	12	–	8	15
03099-12-040616	436,80 Kč	528,53 Kč		3D	A	–	6	M16	16	61,2	40	26	14,4	4,8	10	1,8	16	–	15	35
03099-12-040812	364,70 Kč	441,29 Kč		3D	A	–	8	M12	12	47,4	30	19	10,8	3,6	8	2,3	12	–	8	15
03099-12-040816	436,80 Kč	528,53 Kč		3D	A	–	8	M16	16	61,2	40	26	14,4	4,8	10	2,3	16	–	15	35
03099-12-040820	486,20 Kč	588,30 Kč		3D	A	–	8	M20	20	71	50	30	18	6	12	2,3	20	–	20	60
03099-12-041016	436,80 Kč	528,53 Kč		3D	A	–	10	M16	16	61,2	40	26	14,4	4,8	10	2,8	16	–	15	35
03099-12-041020	486,20 Kč	588,30 Kč		3D	A	–	10	M20	20	71	50	30	18	6	12	2,8	20		20	60
03099-12-041220	486,20 Kč	588,30 Kč		3D	A	–	12	M20	20	71	50	30	18	6	12	3	20	–	20	60
03099-12-050410	363,00 Kč	439,23 Kč		3D	B	–	4	M10	10	38,5	25	15	9	3	6	1	10	17	8	14
03099-12-050510	363,00 Kč	439,23 Kč		3D	B	–	5	M10	10	38,5	25	15	9	3	6	1,3	10	17	8	14
03099-12-050512	367,10 Kč	444,19 Kč		3D	B	–	5	M12	12	47,4	30	19	10,8	3,6	8	1,3	12	19	8	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-12-050610	363,00 Kč	439,23 Kč		3D	B	–	6	M10	10	38,5	25	15	9	3	6	1,8	10	17	8	14
03099-12-050612	367,10 Kč	444,19 Kč		3D	B	–	6	M12	12	47,4	30	19	10,8	3,6	8	1,8	12	19	8	15
03099-12-050616	441,40 Kč	534,09 Kč		3D	B	–	6	M16	16	61,2	40	26	14,4	4,8	10	1,8	16	24	15	35
03099-12-050812	367,10 Kč	444,19 Kč		3D	B	–	8	M12	12	47,4	30	19	10,8	3,6	8	2,3	12	19	8	15
03099-12-050816	441,40 Kč	534,09 Kč		3D	B	–	8	M16	16	61,2	40	26	14,4	4,8	10	2,3	16	24	15	35
03099-12-050820	508,60 Kč	615,41 Kč		3D	B	–	8	M20	20	71	50	30	18	6	12	2,3	20	30	20	60
03099-12-051016	441,40 Kč	534,09 Kč		3D	B	–	10	M16	16	61,2	40	26	14,4	4,8	10	2,8	16	24	15	35
03099-12-051020	508,60 Kč	615,41 Kč		3D	B	–	10	M20	20	71	50	30	18	6	12	2,8	20	30	20	60
03099-12-051220	508,60 Kč	615,41 Kč		3D	B	–	12	M20	20	71	50	30	18	6	12	3	20	30	20	60
03099-12-060410	372,90 Kč	451,21 Kč		3D	C	tmavošedá RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	1	10	–	8	14
03099-12-060510	372,90 Kč	451,21 Kč		3D	C	tmavošedá RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	1,3	10	–	8	14
03099-12-060512	380,80 Kč	460,77 Kč		3D	C	tmavošedá RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	1,3	12	–	8	15
03099-12-060610	372,90 Kč	451,21 Kč		3D	C	tmavošedá RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	1,8	10	–	8	14
03099-12-060612	380,80 Kč	460,77 Kč		3D	C	tmavošedá RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	1,8	12	–	8	15
03099-12-060616	454,80 Kč	550,31 Kč		3D	C	tmavošedá RAL 7021	6	M16	16	62,3	41,5	26	16,6	7	10	1,8	16	–	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-12-060812	380,80 Kč	460,77 Kč		3D	C	tmavošedá RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	2,3	12	–	8	15
03099-12-060816	454,80 Kč	550,31 Kč		3D	C	tmavošedá RAL 7021	8	M16	16	62,3	41,5	26	16,6	7	10	2,3	16	–	15	35
03099-12-060820	516,00 Kč	624,36 Kč		3D	C	tmavošedá RAL 7021	8	M20	20	72,3	51,3	30	20,5	8,5	12	2,3	20	–	20	60
03099-12-061016	454,80 Kč	550,31 Kč		3D	C	tmavošedá RAL 7021	10	M16	16	62,3	41,5	26	16,6	7	10	2,8	16	–	15	35
03099-12-061020	516,00 Kč	624,36 Kč		3D	C	tmavošedá RAL 7021	10	M20	20	72,3	51,3	30	20,5	8,5	12	2,8	20	–	20	60
03099-12-061220	516,00 Kč	624,36 Kč		3D	C	tmavošedá RAL 7021	12	M20	20	72,3	51,3	30	20,5	8,5	12	3	20	–	20	60
03099-12-070410	375,90 Kč	454,84 Kč		3D	D	tmavošedá RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	1	10	17	8	14
03099-12-070510	375,90 Kč	454,84 Kč		3D	D	tmavošedá RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	1,3	10	17	8	14
03099-12-070512	384,10 Kč	464,76 Kč		3D	D	tmavošedá RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	1,3	12	19	8	15
03099-12-070610	375,90 Kč	454,84 Kč		3D	D	tmavošedá RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	1,8	10	17	8	14
03099-12-070612	384,10 Kč	464,76 Kč		3D	D	tmavošedá RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	1,8	12	19	8	15
03099-12-070616	459,20 Kč	555,63 Kč		3D	D	tmavošedá RAL 7021	6	M16	16	62,3	41,5	26	16,6	7	10	1,8	16	24	15	35
03099-12-070812	384,10 Kč	464,76 Kč		3D	D	tmavošedá RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	2,3	12	19	8	15
03099-12-070816	459,20 Kč	555,63 Kč		3D	D	tmavošedá RAL 7021	8	M16	16	62,3	41,5	26	16,6	7	10	2,3	16	24	15	35
03099-12-070820	523,90 Kč	633,92 Kč		3D	D	tmavošedá RAL 7021	8	M20	20	72,3	51,3	30	20,5	8,5	12	2,3	20	30	20	60
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-12-071016	459,20 Kč	555,63 Kč		3D	D	tmavošedá RAL 7021	10	M16	16	62,3	41,5	26	16,6	7	10	2,8	16	24	15	35
03099-12-071020	523,90 Kč	633,92 Kč		3D	D	tmavošedá RAL 7021	10	M20	20	72,3	51,3	30	20,5	8,5	12	2,8	20	30	20	60
03099-12-071220	523,90 Kč	633,92 Kč		3D	D	tmavošedá RAL 7021	12	M20	20	72,3	51,3	30	20,5	8,5	12	3	20	30	20	60
03099-12-0404101	358,40 Kč	433,66 Kč		3D	A	–	4	M10×1	10	38,5	25	15	9	3	6	1	10	–	8	14
03099-12-0405101	358,40 Kč	433,66 Kč		3D	A	–	5	M10×1	10	38,5	25	15	9	3	6	1,3	10	–	8	14
03099-12-0405121	364,70 Kč	441,29 Kč		3D	A	–	5	M12×1,5	12	47,4	30	19	10,8	3,6	8	1,3	12	–	8	15
03099-12-0406101	358,40 Kč	433,66 Kč		3D	A	–	6	M10×1	10	38,5	25	15	9	3	6	1,8	10	–	8	14
03099-12-0406121	364,70 Kč	441,29 Kč		3D	A	–	6	M12×1,5	12	47,4	30	19	10,8	3,6	8	1,8	12	–	8	15
03099-12-0406161	436,80 Kč	528,53 Kč		3D	A	–	6	M16×1,5	16	61,2	40	26	14,4	4,8	10	1,8	16	–	15	35
03099-12-0408121	364,70 Kč	441,29 Kč		3D	A	–	8	M12×1,5	12	47,4	30	19	10,8	3,6	8	2,3	12	–	8	15
03099-12-0408161	436,80 Kč	528,53 Kč		3D	A	–	8	M16×1,5	16	61,2	40	26	14,4	4,8	10	2,3	16	–	15	35
03099-12-0408201	486,20 Kč	588,30 Kč		3D	A	–	8	M20×1,5	20	71	50	30	18	6	12	2,3	20	–	20	60
03099-12-0410161	436,80 Kč	528,53 Kč		3D	A	–	10	M16×1,5	16	61,2	40	26	14,4	4,8	10	2,8	16	–	15	35
03099-12-0410201	486,20 Kč	588,30 Kč		3D	A	–	10	M20×1,5	20	71	50	30	18	6	12	2,8	20	–	20	60
03099-12-0412201	486,20 Kč	588,30 Kč		3D	A	–	12	M20×1,5	20	71	50	30	18	6	12	3	20	–	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7

Související produkty

Přídržné prvkyPřídržné prvky

03099

Detail

Polohovací pouzdra pro aretační čepyPolohovací pouzdra pro aretační čepy

03099-50

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

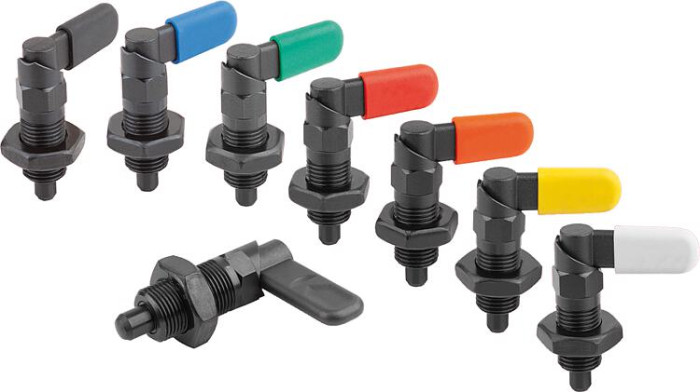

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací zářez způsobí, že páčka v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Páčka 1.0503. Závitové pouzdro a aretační kolík 1.0718. Tlačná pružina 1.4310. Krytka páčky, z termoplastu PA.
Provedení	Závitové pouzdro a páčka, brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka páčky v různých barvách: tmavošedá RAL 7021. oranžová RAL 2004. sytě žlutá RAL 1021. bezpečnostní červená RAL 3020. signální zelená RAL 6032. bezpečnostní modrá RAL 5017. světle šedá RAL 7035.
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu. Pouzdro s šestihranem slouží jako montážní pomůcka.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50, 03099–60, 03099–61.
Odkaz na výkres	Provedení A: bez krytky závory bez matice. Provedení B: bez krytky závory s maticí. Provedení C: s krytkou závory bez matice. Provedení D: s krytkou závory s maticí.
