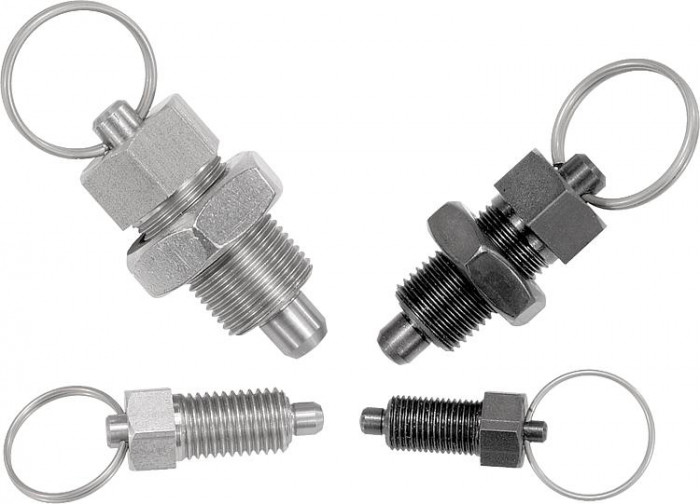

Aretační čepy

Popis produktu

Kód:	03092
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy | 03092
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03092 Aretační čepy

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	D	D1	D4	L	L1	L2	L4	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03092-3004	139,90 Kč	169,28 Kč		3D	R	ocel	kalená	4	M8×1	15	40	15	6	13	4	10	–	1	6	12
03092-3105	133,00 Kč	160,93 Kč		.step	R	ocel	kalená	5	M10×1	23	52	17	7	15	5	13	–	1,3	5	12
03092-3206	147,20 Kč	178,11 Kč		3D	R	ocel	kalená	6	M12×1,5	3	57	20	8	17	6	14	–	1,8	6	14
03092-3308	190,40 Kč	230,38 Kč		3D	R	ocel	kalená	8	M16×1,5	28	72	26	10	23	8	19	–	2,3	15	35
03092-3410	275,60 Kč	333,48 Kč		3D	R	ocel	kalená	10	M20×1,5	28	78	28	12	25	10	22	–	2,8	15	34
03092-4004	142,60 Kč	172,55 Kč		3D	S	ocel	kalená	4	M8×1	15	40	15	6	13	4	10	13	1	6	12
03092-4105	135,20 Kč	163,59 Kč		3D	S	ocel	kalená	5	M10×1	23	52	17	7	15	5	13	17	1,3	5	12
03092-4206	150,50 Kč	182,11 Kč		3D	S	ocel	kalená	6	M12×1,5	23	57	20	8	17	6	14	19	1,8	6	14
03092-4308	196,40 Kč	237,64 Kč		3D	S	ocel	kalená	8	M16×1,5	28	72	26	10	23	8	19	24	2,3	15	35
03092-4410	281,60 Kč	340,74 Kč		.step	S	ocel	kalená	10	M20×1,5	28	78	28	12	25	10	22	30	2,8	15	34
03092-03004	227,30 Kč	275,03 Kč		3D	R	nerezová ocel	kalená	4	M8×1	15	40	15	6	13	4	10	–	1	6	12
03092-03105	216,30 Kč	261,72 Kč		3D	R	nerezová ocel	kalená	5	M10×1	23	52	17	7	15	5	13	–	1,3	5	12
03092-03206	255,70 Kč	309,40 Kč		3D	R	nerezová ocel	kalená	6	M12×1,5	23	57	20	8	17	6	14	–	1,8	6	14
03092-03308	339,30 Kč	410,55 Kč		3D	R	nerezová ocel	kalená	8	M16×1,5	28	72	26	10	23	8	19	–	2,3	15	35
03092-03410	580,20 Kč	702,04 Kč		3D	R	nerezová ocel	kalená	10	M20×1,5	28	78	28	12	25	10	22	–	2,8	15	34
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	D	D1	D4	L	L1	L2	L4	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03092-04004	243,10 Kč	294,15 Kč		3D	S	nerezová ocel	kalená	4	M8×1	15	40	15	6	13	4	10	13	1	6	12
03092-04105	231,60 Kč	280,24 Kč		3D	S	nerezová ocel	kalená	5	M10×1	23	52	17	7	15	5	13	17	1,3	5	12
03092-04206	272,10 Kč	329,24 Kč		3D	S	nerezová ocel	kalená	6	M12×1,5	23	57	20	8	17	6	14	19	1,8	6	14
03092-04308	363,30 Kč	439,59 Kč		3D	S	nerezová ocel	kalená	8	M16×1,5	28	72	26	10	23	8	19	24	2,3	15	35
03092-04410	600,40 Kč	726,48 Kč		3D	S	nerezová ocel	kalená	10	M20×1,5	28	78	28	12	25	10	22	30	2,8	15	34
03092-13004	227,30 Kč	275,03 Kč		3D	R	nerezová ocel	netvrzeno	4	M8×1	15	40	15	6	13	4	10	–	1	6	12
03092-13105	216,30 Kč	261,72 Kč		3D	R	nerezová ocel	netvrzeno	5	M10×1	23	52	17	7	15	5	13	–	1,3	5	12
03092-13206	255,70 Kč	309,40 Kč		3D	R	nerezová ocel	netvrzeno	6	M12×1,5	23	57	20	8	17	6	14	–	1,8	6	14
03092-13308	339,30 Kč	410,55 Kč		3D	R	nerezová ocel	netvrzeno	8	M16×1,5	28	72	26	10	23	8	19	–	2,3	15	35
03092-13410	580,20 Kč	702,04 Kč		3D	R	nerezová ocel	netvrzeno	10	M20×1,5	28	78	28	12	25	10	22	–	2,8	15	34
03092-14004	243,10 Kč	294,15 Kč		3D	S	nerezová ocel	netvrzeno	4	M8×1	15	40	15	6	13	4	10	13	1	6	12
03092-14105	231,60 Kč	280,24 Kč		3D	S	nerezová ocel	netvrzeno	5	M10×1	23	52	17	7	15	5	13	17	1,3	5	12
03092-14206	272,10 Kč	329,24 Kč		3D	S	nerezová ocel	netvrzeno	6	M12×1,5	23	57	20	8	17	6	14	19	1,8	6	14
03092-14308	363,30 Kč	439,59 Kč		3D	S	nerezová ocel	netvrzeno	8	M16×1,5	28	72	26	10	23	8	19	24	2,3	15	35
03092-14410	600,40 Kč	726,48 Kč		3D	S	nerezová ocel	netvrzeno	10	M20×1,5	28	78	28	12	25	10	22	30	2,8	15	34
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Klíčový kroužek 1.4310, bez povrchové úpravy.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo ovládání na dálku pomocí lanka vedeného v bovdenu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
