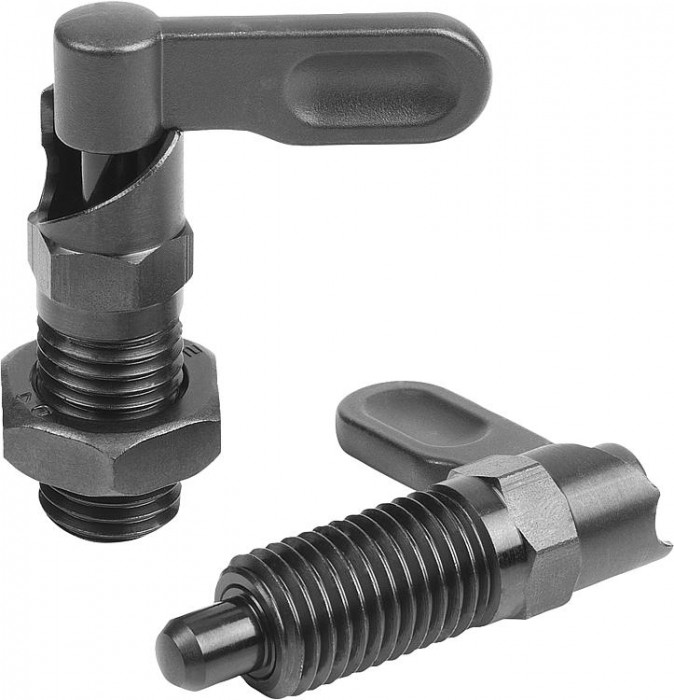

Aretační čepy s páčkou a dorazem

Popis produktu

Kód:	03099-20
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s páčkou a dorazem | 03099-20
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 03099–20 Aretační čepy s páčkou a dorazem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-20-1040410	391,40 Kč	473,59 Kč		.step	A	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1		8	14
03099-20-1040510	391,40 Kč	473,59 Kč		.step	A	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3		8	14
03099-20-1040512	396,90 Kč	480,25 Kč		.step	A	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3		8	15
03099-20-1040610	391,40 Kč	473,59 Kč		.step	A	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8		8	14
03099-20-1040612	396,90 Kč	480,25 Kč		.step	A	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8		8	15
03099-20-1040616	477,50 Kč	577,78 Kč		.step	A	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8		15	35
03099-20-1040812	396,90 Kč	480,25 Kč		.step	A	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3		8	15
03099-20-1040816	477,50 Kč	577,78 Kč		.step	A	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3		15	35
03099-20-1041016	477,50 Kč	577,78 Kč		.step	A	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8		15	35
03099-20-1050410	395,30 Kč	478,31 Kč		.step	B	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	17	8	14
03099-20-1050510	395,30 Kč	478,31 Kč		.step	B	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	17	8	14
03099-20-1050512	401,30 Kč	485,57 Kč		.step	B	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	19	8	15
03099-20-1050610	395,30 Kč	478,31 Kč		.step	B	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	17	8	14
03099-20-1050612	401,30 Kč	485,57 Kč		.step	B	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	19	8	15
03099-20-1050616	481,30 Kč	582,37 Kč		.step	B	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	24	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-20-1050812	401,30 Kč	485,57 Kč		.step	B	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	19	8	15
03099-20-1050816	481,30 Kč	582,37 Kč		.step	B	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	24	15	35
03099-20-1051016	481,30 Kč	582,37 Kč		.step	B	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	24	15	35
03099-20-1060410	406,50 Kč	491,87 Kč		.step	C	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1		8	14
03099-20-1060510	406,50 Kč	491,87 Kč		.step	C	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3		8	14
03099-20-1060512	415,50 Kč	502,76 Kč		.step	C	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3		8	15
03099-20-1060610	406,50 Kč	491,87 Kč		.step	C	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8		8	14
03099-20-1060612	415,50 Kč	502,76 Kč		.step	C	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8		8	15
03099-20-1060616	496,60 Kč	600,89 Kč		.step	C	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8		15	35
03099-20-1060812	415,50 Kč	502,76 Kč		.step	C	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3		8	15
03099-20-1060816	496,60 Kč	600,89 Kč		.step	C	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3		15	35
03099-20-1061016	496,60 Kč	600,89 Kč		.step	C	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8		15	35
03099-20-1070410	410,30 Kč	496,46 Kč		.step	D	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	17	8	14
03099-20-1070510	410,30 Kč	496,46 Kč		.step	D	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	17	8	14
03099-20-1070512	418,50 Kč	506,39 Kč		.step	D	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	19	8	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-20-1070610	410,30 Kč	496,46 Kč		.step	D	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	17	8	14
03099-20-1070612	418,50 Kč	506,39 Kč		.step	D	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	19	8	15
03099-20-1070616	500,70 Kč	605,85 Kč		.step	D	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	24	15	35
03099-20-1070812	418,50 Kč	506,39 Kč		.step	D	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	19	8	15
03099-20-1070816	500,70 Kč	605,85 Kč		.step	D	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	24	15	35
03099-20-1071016	500,70 Kč	605,85 Kč		.step	D	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	24	15	35
03099-20-2040410	391,40 Kč	473,59 Kč		.step	A	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1		8	14
03099-20-2040510	391,40 Kč	473,59 Kč		.step	A	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3		8	14
03099-20-2040512	396,90 Kč	480,25 Kč		.step	A	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3		8	15
03099-20-2040610	391,40 Kč	473,59 Kč		.step	A	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8		8	14
03099-20-2040612	396,90 Kč	480,25 Kč		.step	A	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8		8	15
03099-20-2040616	477,50 Kč	577,78 Kč		.step	A	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8		15	35
03099-20-2040812	396,90 Kč	480,25 Kč		.step	A	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3		8	15
03099-20-2040816	477,50 Kč	577,78 Kč		.step	A	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3		15	35
03099-20-2041016	477,50 Kč	577,78 Kč		.step	A	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8		15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Specifikace	D	D1	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03099-20-2050410	395,30 Kč	478,31 Kč		.step	B	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	17	8	14
03099-20-2050510	395,30 Kč	478,31 Kč		.step	B	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	17	8	14
03099-20-2050512	401,30 Kč	485,57 Kč		.step	B	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	19	8	15
03099-20-2050610	395,30 Kč	478,31 Kč		.step	B	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	17	8	14
03099-20-2050612	401,30 Kč	485,57 Kč		.step	B	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	19	8	15
03099-20-2050616	481,30 Kč	582,37 Kč		.step	B	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	24	15	35
03099-20-2050812	401,30 Kč	485,57 Kč		.step	B	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	19	8	15
03099-20-2050816	481,30 Kč	582,37 Kč		.step	B	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	24	15	35
03099-20-2051016	481,30 Kč	582,37 Kč		.step	B	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	24	15	35
03099-20-2060410	406,50 Kč	491,87 Kč		.step	C	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1		8	14
03099-20-2060510	406,50 Kč	491,87 Kč		.step	C	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3		8	14
03099-20-2060512	415,50 Kč	502,76 Kč		.step	C	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3		8	15
03099-20-2060610	406,50 Kč	491,87 Kč		.step	C	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8		8	14
03099-20-2060612	415,50 Kč	502,76 Kč		.step	C	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8		8	15
03099-20-2060616	496,60 Kč	600,89 Kč		.step	C	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8		15	35
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel třídy pevnosti 5.8.
Provedení	Brynýrováno. Aretační kolík kalený a broušený.
Upozornění	Uzávěry s páčkou se používají tehdy, když aretační kolík nesmí dočasně vyčnívat. Otočením závory o 180° se aretační kolík zasune. Zaskakovací zářez způsobí, že uzávěr v této poloze drží. Dorazem 180° se zabrání přeskočení zářezu rastru a tím zabrání novému vysunutí aretačního kolíku. Volbou strany dorazu se definuje směr otáčení zástrčky.
Odkaz na výkres	Provedení A: úchyt ,bez povrstvení, bez matice Provedení C: úchyt komaxitovaný, bez matice Provedení B: úchyt bez povrstvení, s maticí Provedení D: úchyt komaxitovaný, s maticí 1) doraz levý 2) doraz pravý
