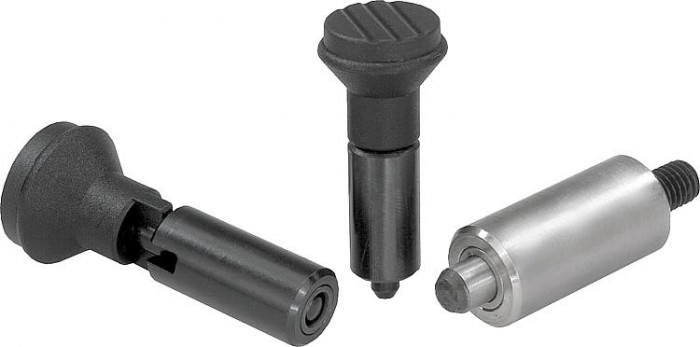

Aretační čepy bez nákružku

Popis produktu

Kód:	03098
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy bez nákružku | 03098
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03098 Aretační čepy bez nákružku

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	d1	d2	D3	L	L1	L4	S	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03098-1105	184,10 Kč	222,76 Kč		CAD	ocel tvrzeno	L	5	12mm	21mm		47	24		5	1,3	5	12
03098-1206	204,30 Kč	247,20 Kč		CAD	ocel tvrzeno	L	6	14mm	25mm		56	28		6	1,8	6	14
03098-1308	263,30 Kč	318,59 Kč		CAD	ocel tvrzeno	L	8	18mm	33mm		74	36		8	2,3	15	35
03098-1410	404,00 Kč	488,84 Kč		CAD	ocel tvrzeno	L	10	22mm	33mm		80	40		10	2,8	15	34
03098-2105	236,30 Kč	285,92 Kč		CAD	ocel tvrzeno	M	5	12mm	21mm		47	24		5	1,3	5	12
03098-2206	262,00 Kč	317,02 Kč		CAD	ocel tvrzeno	M	6	14mm	25mm		56	28		6	1,8	6	14
03098-2308	309,20 Kč	374,13 Kč		CAD	ocel tvrzeno	M	8	18mm	33mm		74	36		8	2,3	15	35
03098-2410	473,70 Kč	573,18 Kč		CAD	ocel tvrzeno	M	10	22mm	33mm		80	40		10	2,8	15	34
03098-3105	171,50 Kč	207,52 Kč		CAD	ocel tvrzeno	N	5	12mm		M4	37	24	8	5	1,3	5	12
03098-3206	189,00 Kč	228,69 Kč		CAD	ocel tvrzeno	N	6	14mm		M6	43	28	9	6	1,8	6	14
03098-3308	233,80 Kč	282,90 Kč		CAD	ocel tvrzeno	N	8	18mm		M8	56	36	12	8	2,3	15	35
03098-3410	360,80 Kč	436,57 Kč		CAD	ocel tvrzeno	N	10	22mm		M8	62	40	12	10	2,8	15	34
03098-01105	312,80 Kč	378,49 Kč		CAD	nerezová ocel tvrzeno	L	5	12mm	21mm		47	24		5	1,3	5	12
03098-01206	356,20 Kč	431,00 Kč		CAD	nerezová ocel tvrzeno	L	6	14mm	25mm		56	28		6	1,8	6	14
03098-01308	473,70 Kč	573,18 Kč		CAD	nerezová ocel tvrzeno	L	8	18mm	33mm		74	36		8	2,3	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	d1	d2	D3	L	L1	L4	S	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03098-01410	748,20 Kč	905,32 Kč		CAD	nerezová ocel tvrzeno	L	10	22mm	33mm		80	40		10	2,8	15	34
03098-02105	401,80 Kč	486,18 Kč		CAD	nerezová ocel tvrzeno	M	5	12mm	21mm		47	24		5	1,3	5	12
03098-02206	457,00 Kč	552,97 Kč		CAD	nerezová ocel tvrzeno	M	6	14mm	25mm		56	28		6	1,8	6	14
03098-02308	557,50 Kč	674,58 Kč		CAD	nerezová ocel tvrzeno	M	8	18mm	33mm		74	36		8	2,3	15	35
03098-02410	877,90 Kč	1 062,26 Kč		CAD	nerezová ocel tvrzeno	M	10	22mm	33mm		80	40		10	2,8	15	34
03098-03105	289,80 Kč	350,66 Kč		CAD	nerezová ocel tvrzeno	N	5	12mm		M4	37	24	8	5	1,3	5	12
03098-03206	330,20 Kč	399,54 Kč		CAD	nerezová ocel tvrzeno	N	6	14mm		M6	43	28	9	6	1,8	6	14
03098-03308	422,00 Kč	510,62 Kč		CAD	nerezová ocel tvrzeno	N	8	18mm		M8	56	36	12	8	2,3	15	35
03098-03410	665,70 Kč	805,50 Kč		CAD	nerezová ocel tvrzeno	N	10	22mm		M8	62	40	12	10	2,8	15	34
03098-11105	312,80 Kč	378,49 Kč		CAD	nerezová ocel netvrzeno	L	5	12mm	21mm		47	24		5	1,3	5	12
03098-11206	356,20 Kč	431,00 Kč		CAD	nerezová ocel netvrzeno	L	6	14mm	25mm		56	28		6	1,8	6	14
03098-11308	473,70 Kč	573,18 Kč		CAD	nerezová ocel netvrzeno	L	8	18mm	33mm		74	36		8	2,3	15	35
03098-11410	748,20 Kč	905,32 Kč		CAD	nerezová ocel netvrzeno	L	10	22mm	33mm		80	40		10	2,8	15	34
03098-12105	401,80 Kč	486,18 Kč		CAD	nerezová ocel netvrzeno	M	5	12mm	21mm		47	24		5	1,3	5	12
03098-12206	457,00 Kč	552,97 Kč		CAD	nerezová ocel netvrzeno	M	6	14mm	25mm		56	28		6	1,8	6	14
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	d1	d2	D3	L	L1	L4	S	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03098-12308	557,50 Kč	674,58 Kč		CAD	nerezová ocel netvrzeno	M	8	18mm	33mm		74	36		8	2,3	15	35
03098-12410	877,90 Kč	1 062,26 Kč		CAD	nerezová ocel netvrzeno	M	10	22mm	33mm		80	40		10	2,8	15	34
03098-13105	289,80 Kč	350,66 Kč		CAD	nerezová ocel netvrzeno	N	5	12mm		M4	37	24	8	5	1,3	5	12
03098-13206	330,20 Kč	399,54 Kč		CAD	nerezová ocel netvrzeno	N	6	14mm		M6	43	28	9	6	1,8	6	14
03098-13308	422,00 Kč	510,62 Kč		CAD	nerezová ocel netvrzeno	N	8	18mm		M8	56	36	12	8	2,3	15	35
03098-13410	665,70 Kč	805,50 Kč		CAD	nerezová ocel netvrzeno	N	10	22mm		M8	62	40	12	10	2,8	15	34
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Pouzdro 1.0403 svařitelné. Aretační kolík třídy pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Pouzdro 1.4301 svařitelné. Aretační kolík 1.4034. Aretační kolík nekalený: Pouzdro 1.4301 svařitelné. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační čep po delší dobu vysunut a je-li třeba zamezit zapadnutí aretačního kolíku, pak je třeba zvolit provedení M. Na vyčnívající závitový kolík v provedení N je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo ovládání na dálku pomocí lanka vedeného v bovdenu. Pro účely pevného přivaření aretačních čepů doporučujeme ochranné svařování plamenem, a to svářečkou WIG.
Na vyžádání	Nestandardní provedení.
