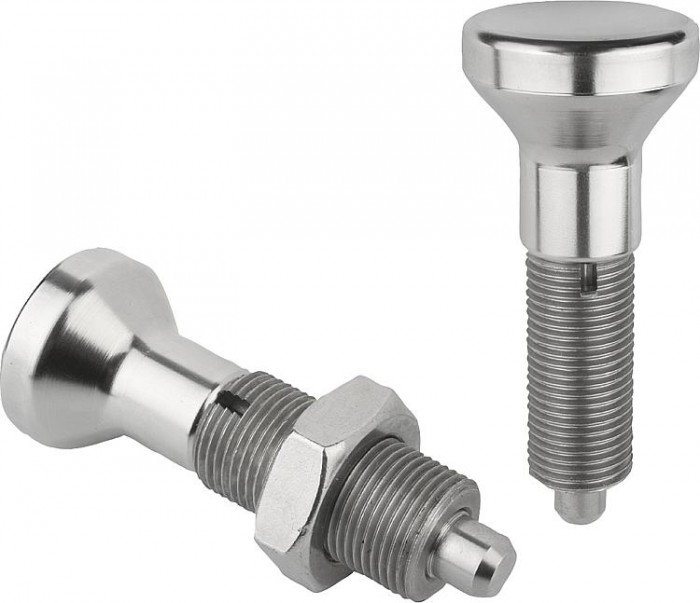

Aretační čepy nerezové bez nákružku

Popis produktu

Kód:	03093
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy nerezové bez nákružku | 03093
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 03093 Aretační čepy nerezové bez nákružku

Materiál	Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt 1.4305, elektrolyticky leštěný.
Provedení	Bez povrchové úpravy, aretační kolík broušený.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba zasunout pod uvolněnou hřibovitou úchytku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu	CAD
03093-001004	410,30 Kč		tvrzeno	G	4	M8×1	18mm	43	21	18	4mm		1	6	12	03094–90	CAD
03093-001105	351,80 Kč		tvrzeno	G	5	M10×1	21mm	50	24	21	5mm		1,3	5	12	03094–91	CAD
03093-001206	390,60 Kč		tvrzeno	G	6	M12×1,5	25mm	59	28	25	6mm		1,8	6	14	03094–92	CAD
03093-001308	514,60 Kč		tvrzeno	G	8	M16×1,5	33mm	77	36	33	8mm		2,3	15	35	03094–93	CAD
03093-001410	700,10 Kč		tvrzeno	G	10	M20×1,5	33mm	83	40	33	10mm		2,8	15	34	03094–94	CAD
03093-001412	769,50 Kč		tvrzeno	G	12	M20×1,5	33mm	87	42	33	12mm		2,8	15	39	03094–94	CAD
03093-001516	971,30 Kč		tvrzeno	G	16	M24×2	40mm	106	50	40	16mm		3,2	20	46	03094–95	CAD
03093-001903	429,70 Kč		tvrzeno	G	3	M6×0,75	14mm	34,5	17	14	3,5mm		0,8	4,5	10	03094–99	CAD
03093-002004	448,50 Kč		tvrzeno	H	4	M8×1	18mm	43	21	18	4mm	13	1	6	12	03094–90	CAD
03093-002105	384,90 Kč		tvrzeno	H	5	M10×1	21mm	50	24	21	5mm	17	1,3	5	12	03094–91	CAD
03093-002206	436,00 Kč		tvrzeno	H	6	M12×1,5	25mm	59	28	25	6mm	19	1,8	6	14	03094–92	CAD
03093-002308	575,50 Kč		tvrzeno	H	8	M16×1,5	33mm	77	36	33	8mm	24	2,3	15	35	03094–93	CAD
03093-002410	756,40 Kč		tvrzeno	H	10	M20×1,5	33mm	83	40	33	10mm	30	2,8	15	34	03094–94	CAD
03093-002412	832,60 Kč		tvrzeno	H	12	M20×1,5	33mm	87	42	33	12mm	30	2,8	15	39	03094–94	CAD
03093-002516	1 050,30 Kč		tvrzeno	H	16	M24×2	40mm	106	50	40	16mm	36	3,2	20	46	03094–95	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu	CAD
03093-002903	470,40 Kč		tvrzeno	H	3	M6×0,75	14mm	34,5	17	14	3,5mm	10	0,8	4,5	10	03094–99	CAD
03093-111004	410,30 Kč		netvrzeno	G	4	M8×1	18mm	43	21	18	4mm		1	6	12	03094–90	CAD
03093-111105	351,80 Kč		netvrzeno	G	5	M10×1	21mm	50	24	21	5mm		1,3	5	12	03094–91	CAD
03093-111206	390,60 Kč		netvrzeno	G	6	M12×1,5	25mm	59	28	25	6mm		1,8	6	14	03094–92	CAD
03093-111308	514,60 Kč		netvrzeno	G	8	M16×1,5	33mm	77	36	33	8mm		2,3	15	35	03094–93	CAD
03093-111410	700,10 Kč		netvrzeno	G	10	M20×1,5	33mm	83	40	33	10mm		2,8	15	34	03094–94	CAD
03093-111412	769,50 Kč		netvrzeno	G	12	M20×1,5	33mm	87	42	33	12mm		2,8	15	39	03094–94	CAD
03093-111516	971,30 Kč		netvrzeno	G	16	M20×1,5	40mm	106	50	40	16mm		3,2	20	46	03094–95	CAD
03093-111903	429,70 Kč		netvrzeno	G	3	M6×0,75	14mm	34,5	17	14	3,5mm		0,8	4,5	10	03094–99	CAD
03093-112004	448,50 Kč		netvrzeno	H	4	M8×1	18mm	43	21	18	4mm	13	1	6	12	03094–90	CAD
03093-112105	384,90 Kč		netvrzeno	H	5	M10×1	21mm	50	24	21	5mm	17	1,3	5	12	03094–91	CAD
03093-112206	436,00 Kč		netvrzeno	H	6	M12×1,5	25mm	59	28	25	6mm	19	1,8	6	14	03094–92	CAD
03093-112308	575,50 Kč		netvrzeno	H	8	M16×1,5	33mm	77	36	33	8mm	24	2,3	15	35	03094–93	CAD
03093-112410	756,40 Kč		netvrzeno	H	10	M20×1,5	33mm	83	40	33	10mm	30	2,8	15	34	03094–94	CAD
03093-112412	832,60 Kč		netvrzeno	H	12	M20×1,5	33mm	87	42	33	12mm	30	2,8	15	39	03094–94	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu	CAD
03093-112516	1 050,30 Kč		netvrzeno	H	16	M24×2	40mm	106	50	40	16mm	36	3,2	20	46	03094–95	CAD
03093-112903	470,40 Kč		netvrzeno	H	3	M6×0,75	14mm	34,5	17	14	3,5mm	10	0,8	4,5	10	03094–99	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
