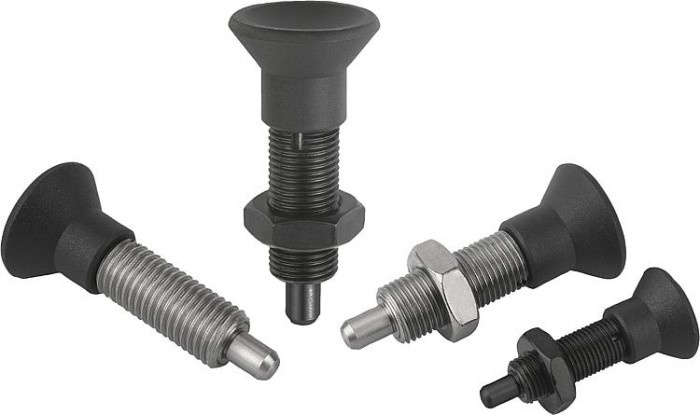

Aretační čepy bez nákružku, s prodlouženým aretačním kolíkem

Popis produktu

Kód:	03093
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy bez nákružku, s prodlouženým aretačním kolíkem | 03093
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 03093 Aretační čepy bez nákružku, s prodlouženým aretačním kolíkem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-21004	163,10 Kč	197,35 Kč		CAD	ocel tvrzeno	G	4	M8×1	18mm	40,5	21	13,5	6mm		1	6	15	03094–90
03093-21105	154,60 Kč	187,07 Kč		CAD	ocel tvrzeno	G	5	M10×1	21mm	46,5	24	14,5	8mm		1,3	5	16	03094–91
03093-21206	167,20 Kč	202,31 Kč		CAD	ocel tvrzeno	G	8	M12×1,5	25mm	54,7	28	17,7	9mm		1,8	6	18	03094–92
03093-21308	195,00 Kč	235,95 Kč		CAD	ocel tvrzeno	G	8	M16×1,5	33mm	72	36	24	12mm		2,3	15	45	03094–93
03093-21410	289,80 Kč	350,66 Kč		CAD	ocel tvrzeno	G	10	M20×1,5	33mm	79	40	24	15mm		2,8	15	43	03094–94
03093-21412	319,00 Kč	385,99 Kč		CAD	ocel tvrzeno	G	12	M20×1,5	33mm	84	42	24	18mm		2,8	15	51	03094–94
03093-21516	362,20 Kč	438,26 Kč		CAD	ocel tvrzeno	G	16	M24×2	40mm	104	50	30	24mm		3,2	20	60	03094–95
03093-21903	171,30 Kč	207,27 Kč		CAD	ocel tvrzeno	G	3	M6×0,75	14mm	33	17	11	5mm		0,8	4,5	12	03094–99
03093-22004	165,50 Kč	200,26 Kč		CAD	ocel tvrzeno	H	4	M8×1	18mm	40,5	21	13,5	6mm	13	1	6	15	03094–90
03093-22105	159,00 Kč	192,39 Kč		CAD	ocel tvrzeno	H	5	M10×1	21mm	46,5	24	14,5	8mm	17	1,3	5	16	03094–91
03093-22206	170,70 Kč	206,55 Kč		CAD	ocel tvrzeno	H	6	M12×1,5	25mm	54,7	28	17,7	9mm	19	1,8	6	18	03094–92
03093-22308	206,00 Kč	249,26 Kč		CAD	ocel tvrzeno	H	8	M16×1,5	33mm	72	36	24	12mm	24	2,3	15	45	03094–93
03093-22410	304,80 Kč	368,81 Kč		CAD	ocel tvrzeno	H	10	M20×1,5	33mm	79	40	24	15mm	30	2,8	15	43	03094–94
03093-22412	334,90 Kč	405,23 Kč		CAD	ocel tvrzeno	H	12	M20×1,5	33mm	84	42	24	18mm	30	2,8	15	51	03094–94
03093-22516	380,80 Kč	460,77 Kč		CAD	ocel tvrzeno	H	16	M24×2	40mm	104	50	30	24mm	36	3,2	20	60	03094–95
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-22903	172,90 Kč	209,21 Kč		CAD	ocel tvrzeno	H	3	M6×0,75	14mm	33	17	11	5mm	10	0,8	4,5	12	03094–99
03093-201004	275,90 Kč	333,84 Kč		CAD	nerezová ocel tvrzeno	G	4	M8×1	18mm	40,5	21	13,5	6mm		1	6	15	03094–90
03093-201105	263,30 Kč	318,59 Kč		CAD	nerezová ocel tvrzeno	G	5	M10×1	21mm	46,5	24	14,5	8mm		1,3	5	16	03094–91
03093-201206	292,60 Kč	354,05 Kč		CAD	nerezová ocel tvrzeno	G	6	M12×1,5	25mm	54,7	28	17,7	9mm		1,8	6	18	03094–92
03093-201308	347,20 Kč	420,11 Kč		CAD	nerezová ocel tvrzeno	G	8	M16×1,5	33mm	72	36	24	12mm		2,3	15	45	03094–93
03093-201410	523,40 Kč	633,31 Kč		CAD	nerezová ocel tvrzeno	G	10	M20×1,5	33mm	79	40	24	15mm		2,8	15	43	03094–94
03093-201412	576,60 Kč	697,69 Kč		CAD	nerezová ocel tvrzeno	G	12	M20×1,5	33mm	84	42	24	18mm		2,8	15	51	03094–94
03093-201516	654,80 Kč	792,31 Kč		CAD	nerezová ocel tvrzeno	G	16	M24×2	40mm	104	50	30	24mm		3,2	20	60	03094–95
03093-201903	289,30 Kč	350,05 Kč		CAD	nerezová ocel tvrzeno	G	3	M6×0,75	14mm	33	17	11	5mm		0,8	4,5	12	03094–99
03093-202004	302,40 Kč	365,90 Kč		CAD	nerezová ocel tvrzeno	H	4	M8×1	18mm	40,5	21	13,5	6mm	13	1	6	15	03094–90
03093-202105	287,90 Kč	348,36 Kč		CAD	nerezová ocel tvrzeno	H	5	M10×1	21mm	46,5	24	14,5	8mm	17	1,3	5	16	03094–91
03093-202206	326,10 Kč	394,58 Kč		CAD	nerezová ocel tvrzeno	H	6	M12×1,5	25mm	54,7	28	17,7	9mm	19	1,8	6	18	03094–92
03093-202308	387,60 Kč	469,00 Kč		CAD	nerezová ocel tvrzeno	H	8	M16×1,5	33mm	72	36	24	12mm	24	2,3	15	45	03094–93
03093-202410	566,80 Kč	685,83 Kč		CAD	nerezová ocel tvrzeno	H	10	M20×1,5	33mm	79	40	24	15mm	30	2,8	15	43	03094–94
03093-202412	623,10 Kč	753,95 Kč		CAD	nerezová ocel tvrzeno	H	12	M20×1,5	33mm	84	42	24	18mm	30	2,8	15	51	03094–94
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-202516	708,00 Kč	856,68 Kč		CAD	nerezová ocel tvrzeno	H	16	M24×2	40mm	104	50	30	24mm	36	3,2	20	60	03094–95
03093-202903	316,90 Kč	383,45 Kč		CAD	nerezová ocel tvrzeno	H	3	M6×0,75	14mm	33	17	11	5mm	10	0,8	4,5	12	03094–99
03093-211004	275,90 Kč	333,84 Kč		CAD	nerezová ocel netvrzeno	G	4	M8×1	18mm	40,5	21	13,5	6mm		1	6	15	03094–90
03093-211105	263,30 Kč	318,59 Kč		CAD	nerezová ocel netvrzeno	G	5	M10×1	21mm	46,5	24	14,5	8mm		1,3	5	16	03094–91
03093-211206	292,60 Kč	354,05 Kč		CAD	nerezová ocel netvrzeno	G	6	M12×1,5	25mm	54,7	28	17,7	9mm		1,8	6	18	03094–92
03093-211308	347,20 Kč	420,11 Kč		CAD	nerezová ocel netvrzeno	G	8	M16×1,5	33mm	72	36	24	12mm		2,3	15	45	03094–93
03093-211410	523,40 Kč	633,31 Kč		CAD	nerezová ocel netvrzeno	G	10	M20×1,5	33mm	79	40	24	15mm		2,8	15	43	03094–94
03093-211412	576,60 Kč	697,69 Kč		CAD	nerezová ocel netvrzeno	G	12	M20×1,5	33mm	84	42	24	18mm		2,8	15	51	03094–94
03093-211516	654,80 Kč	792,31 Kč		CAD	nerezová ocel netvrzeno	G	16	M24×2	40mm	104	50	30	24mm		3,2	20	60	03094–95
03093-211903	289,30 Kč	350,05 Kč		CAD	nerezová ocel netvrzeno	G	3	M6×0,75	14mm	33	17	11	5mm		0,8	4,5	12	03094–99
03093-212004	302,40 Kč	365,90 Kč		CAD	nerezová ocel netvrzeno	H	4	M8×1	18mm	40,5	21	13,5	6mm	13	1	6	15	03094–90
03093-212105	287,90 Kč	348,36 Kč		CAD	nerezová ocel netvrzeno	H	5	M10×1	21mm	46,5	24	14,5	8mm	17	1,3	5	16	03094–91
03093-212206	326,10 Kč	394,58 Kč		CAD	nerezová ocel netvrzeno	H	6	M12×1,5	25mm	54,7	28	17,7	9mm	19	1,8	6	18	03094–92
03093-212308	387,60 Kč	469,00 Kč		CAD	nerezová ocel netvrzeno	H	8	M16×1,5	33mm	72	36	24	12mm	24	2,3	15	45	03094–93
03093-212410	566,80 Kč	685,83 Kč		CAD	nerezová ocel netvrzeno	H	10	M20×1,5	33mm	79	40	24	15mm	30	2,8	15	43	03094–94
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-212412	623,10 Kč	753,95 Kč		CAD	nerezová ocel netvrzeno	H	12	M20×1,5	33mm	84	42	24	18mm	30	2,8	15	51	03094–94
03093-212516	708,00 Kč	856,68 Kč		CAD	nerezová ocel netvrzeno	H	16	M24×2	40mm	104	50	30	24mm	36	3,2	20	60	03094–95
03093-212903	316,90 Kč	383,45 Kč		CAD	nerezová ocel netvrzeno	H	3	M6×0,75	14mm	33	17	11	5mm	10	0,8	4,5	12	03094–99
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba zasunout pod uvolněnou hřibovitou úchytku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
