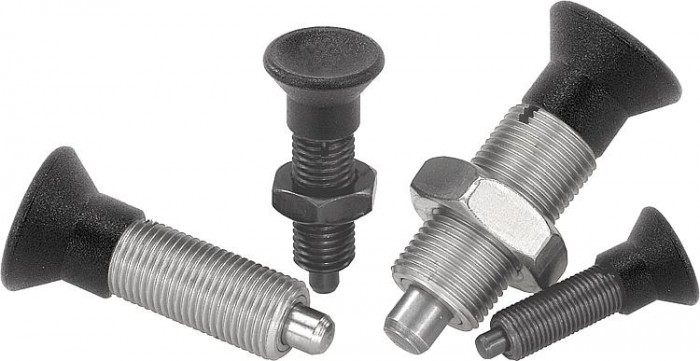

Aretační čepy bez nákružku

Popis produktu

Kód:	03093
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy bez nákružku | 03093
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 03093 Aretační čepy bez nákružku

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba zasunout pod uvolněnou hřibovitou úchytku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-1004	151,10 Kč	182,83 Kč		CAD	ocel tvrzeno	G	4	M8×1	18mm	38,5	21	13,5	4mm		1,3	6	12	03094–90
03093-1105	143,10 Kč	173,15 Kč		CAD	ocel tvrzeno	G	5	M10×1	21mm	43,5	24	14,5	5mm		1,3	5	12	03094–91
03093-1206	154,30 Kč	186,70 Kč		CAD	ocel tvrzeno	G	6	M12×1,5	25mm	51,7	28	17,7	6mm		1,8	6	14	03094–92
03093-1308	181,10 Kč	219,13 Kč		CAD	ocel tvrzeno	G	8	M16×1,5	33mm	68	36	24	8mm		2,3	15	35	03094–93
03093-1410	268,80 Kč	325,25 Kč		CAD	ocel tvrzeno	G	10	M20×1,5	33mm	74	40	24	10mm		2,8	15	34	03094–94
03093-1412	296,10 Kč	358,28 Kč		CAD	ocel tvrzeno	G	12	M20×1,5	33mm	78	42	24	12mm		2,8	15	39	03094–94
03093-1516	335,20 Kč	405,59 Kč		CAD	ocel tvrzeno	G	16	M24×2	40mm	96	50	30	16mm		3,2	20	46	03094–95
03093-1903	159,20 Kč	192,63 Kč		CAD	ocel tvrzeno	G	3	M6×0,75	14mm	31,5	17	11	3,5mm		0,8	4,5	10	03094–99
03093-2004	152,40 Kč	184,40 Kč		CAD	ocel tvrzeno	H	4	M8×1	18mm	38,5	21	13,5	4mm	13	1,3	6	12	03094–90
03093-2105	145,00 Kč	175,45 Kč		CAD	ocel tvrzeno	H	5	M10×1	21mm	43,5	24	14,5	5mm	17	1,3	5	12	03094–91
03093-2206	156,20 Kč	189,00 Kč		CAD	ocel tvrzeno	H	6	M12×1,5	25mm	51,7	28	17,7	6mm	19	1,8	6	14	03094–92
03093-2308	190,40 Kč	230,38 Kč		CAD	ocel tvrzeno	H	8	M16×1,5	33mm	68	36	24	8mm	24	2,3	15	35	03094–93
03093-2410	283,00 Kč	342,43 Kč		CAD	ocel tvrzeno	H	10	M20×1,5	33mm	74	40	24	10mm	30	2,8	15	34	03094–94
03093-2412	310,60 Kč	375,83 Kč		CAD	ocel tvrzeno	H	12	M20×1,5	33mm	78	42	24	12mm	30	2,8	15	39	03094–94
03093-2516	353,50 Kč	427,74 Kč		CAD	ocel tvrzeno	H	16	M24×2	40mm	96	50	30	16mm	36	3,2	20	46	03094–95
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-2903	160,30 Kč	193,96 Kč		CAD	ocel tvrzeno	H	3	M6×0,75	14mm	31,5	17	11	3,5mm	10	0,8	4,5	10	03094–99
03093-01004	256,50 Kč	310,37 Kč		CAD	nerezová ocel tvrzeno	G	4	M8×1	18mm	38,5	21	13,5	4mm		1,3	6	12	03094–90
03093-01105	244,20 Kč	295,48 Kč		CAD	nerezová ocel tvrzeno	G	5	M10×1	21mm	43,5	24	14,5	5mm		1,3	5	12	03094–91
03093-01206	270,70 Kč	327,55 Kč		CAD	nerezová ocel tvrzeno	G	6	M12×1,5	25mm	51,7	28	17,7	6mm		1,8	6	14	03094–92
03093-01308	321,50 Kč	389,02 Kč		CAD	nerezová ocel tvrzeno	G	8	M16×1,5	33mm	68	36	24	8mm		2,3	15	35	03094–93
03093-01410	485,40 Kč	587,33 Kč		CAD	nerezová ocel tvrzeno	G	10	M20×1,5	33mm	74	40	24	10mm		2,8	15	34	03094–94
03093-01412	534,60 Kč	646,87 Kč		CAD	nerezová ocel tvrzeno	G	12	M20×1,5	33mm	78	42	24	12mm		2,8	15	39	03094–94
03093-01516	607,00 Kč	734,47 Kč		CAD	nerezová ocel tvrzeno	G	16	M24×2	40mm	96	50	30	16mm		3,2	20	46	03094–95
03093-01903	269,10 Kč	325,61 Kč		CAD	nerezová ocel tvrzeno	G	3	M6×0,75	14mm	31,5	17	11	3,5mm		0,8	4,5	10	03094–99
03093-02004	280,80 Kč	339,77 Kč		CAD	nerezová ocel tvrzeno	H	4	M8×1	18mm	38,5	21	13,5	4mm	13	1,3	6	12	03094–90
03093-02105	267,70 Kč	323,92 Kč		CAD	nerezová ocel tvrzeno	H	5	M10×1	21mm	43,5	24	14,5	5mm	17	1,3	5	12	03094–91
03093-02206	302,90 Kč	366,51 Kč		CAD	nerezová ocel tvrzeno	H	6	M12×1,5	25mm	51,7	28	17,7	6mm	19	1,8	6	14	03094–92
03093-02308	359,50 Kč	435,00 Kč		CAD	nerezová ocel tvrzeno	H	8	M16×1,5	33mm	68	36	24	8mm	24	2,3	15	35	03094–93
03093-02410	526,10 Kč	636,58 Kč		CAD	nerezová ocel tvrzeno	H	10	M20×1,5	33mm	74	40	24	10mm	30	2,8	15	34	03094–94
03093-02412	578,00 Kč	699,38 Kč		CAD	nerezová ocel tvrzeno	H	12	M20×1,5	33mm	78	42	24	12mm	30	2,8	15	39	03094–94
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-02516	656,10 Kč	793,88 Kč		CAD	nerezová ocel tvrzeno	H	16	M24×2	40mm	96	50	30	16mm	36	3,2	20	46	03094–95
03093-02903	294,50 Kč	356,35 Kč		CAD	nerezová ocel tvrzeno	H	3	M6×0,75	14mm	31,5	17	11	3,5mm	10	0,8	4,5	10	03094–99
03093-11004	256,50 Kč	310,37 Kč		CAD	nerezová ocel netvrzeno	G	4	M8×1	18mm	38,5	21	13,5	4mm		1,3	6	12	03094–90
03093-11105	244,20 Kč	295,48 Kč		CAD	nerezová ocel netvrzeno	G	5	M10×1	21mm	43,5	24	14,5	5mm		1,3	5	12	03094–91
03093-11206	270,70 Kč	327,55 Kč		CAD	nerezová ocel netvrzeno	G	6	M12×1,5	25mm	51,7	28	17,7	6mm		1,8	6	14	03094–92
03093-11308	321,50 Kč	389,02 Kč		CAD	nerezová ocel netvrzeno	G	8	M16×1,5	33mm	68	36	24	8mm		2,3	15	35	03094–93
03093-11410	485,40 Kč	587,33 Kč		CAD	nerezová ocel netvrzeno	G	10	M20×1,5	33mm	74	40	24	10mm		2,8	15	34	03094–94
03093-11412	534,60 Kč	646,87 Kč		CAD	nerezová ocel netvrzeno	G	12	M20×1,5	33mm	78	42	24	12mm		2,8	15	39	03094–94
03093-11516	607,00 Kč	734,47 Kč		CAD	nerezová ocel netvrzeno	G	16	M24×2	40mm	96	50	30	16mm		3,2	20	46	03094–95
03093-11903	269,10 Kč	325,61 Kč		CAD	nerezová ocel netvrzeno	G	3	M6×0,75	14mm	31,5	17	11	3,5mm		0,8	4,5	10	03094–99
03093-12004	280,80 Kč	339,77 Kč		CAD	nerezová ocel netvrzeno	H	4	M8×1	18mm	38,5	21	13,5	4mm	13	1,3	6	12	03094–90
03093-12105	267,70 Kč	323,92 Kč		CAD	nerezová ocel netvrzeno	H	5	M10×1	21mm	43,5	24	14,5	5mm	17	1,3	5	12	03094–91
03093-12206	302,90 Kč	366,51 Kč		CAD	nerezová ocel netvrzeno	H	6	M12×1,5	25mm	51,7	28	17,7	6mm	19	1,8	6	14	03094–92
03093-12308	359,50 Kč	435,00 Kč		CAD	nerezová ocel netvrzeno	H	8	M16×1,5	33mm	68	36	24	8mm	24	2,3	15	35	03094–93
03093-12410	526,10 Kč	636,58 Kč		CAD	nerezová ocel netvrzeno	H	10	M20×1,5	33mm	74	40	24	10mm	30	2,8	15	34	03094–94
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíče ke šroubu
03093-12412	578,00 Kč	699,38 Kč		CAD	nerezová ocel netvrzeno	H	12	M20×1,5	33mm	78	42	24	12mm	30	2,8	15	39	03094–94
03093-12516	656,10 Kč	793,88 Kč		CAD	nerezová ocel netvrzeno	H	16	M24×2	40mm	96	50	30	16mm	36	3,2	20	46	03094–95
03093-12903	294,50 Kč	356,35 Kč		CAD	nerezová ocel netvrzeno	H	3	M6×0,75	14mm	31,5	17	11	3,5mm	10	0,8	4,5	10	03094–99
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
