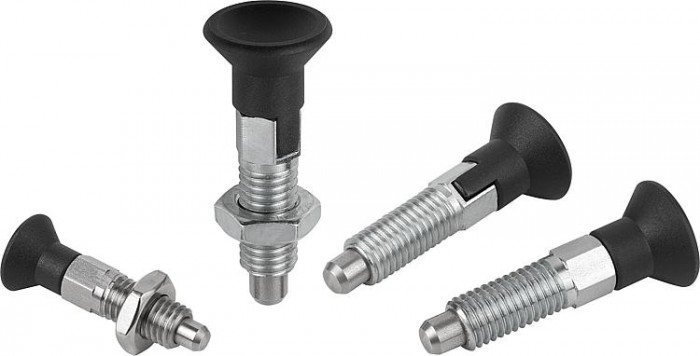

Aretační čepy ECO

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ECO | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03089 Aretační čepy ECO

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm
03089-01004060	95,60 Kč	115,68 Kč		.step	A	ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2
03089-01105080	108,20 Kč	130,92 Kč		.step	A	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7
03089-01206100	116,60 Kč	141,09 Kč		.step	A	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15
03089-01308120	138,50 Kč	167,59 Kč		.step	A	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20
03089-01903060	94,80 Kč	114,71 Kč		.step	A	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2
03089-02004060	97,50 Kč	117,98 Kč		.step	B	ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2
03089-02105080	110,60 Kč	133,83 Kč		.step	B	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7
03089-02206100	121,00 Kč	146,41 Kč		.step	B	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15
03089-02308120	142,60 Kč	172,55 Kč		.step	B	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20
03089-02903060	96,40 Kč	116,64 Kč		.step	B	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2
03089-03004060	98,10 Kč	118,70 Kč		.step	C	ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2
03089-03105080	112,00 Kč	135,52 Kč		.step	C	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7
03089-03206100	124,00 Kč	150,04 Kč		.step	C	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15
03089-03308120	144,50 Kč	174,85 Kč		.step	C	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20
03089-03903060	97,50 Kč	117,98 Kč		.step	C	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm
03089-04004060	100,00 Kč	121,00 Kč		.step	D	ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2
03089-04105080	114,20 Kč	138,18 Kč		.step	D	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7
03089-04206100	127,80 Kč	154,64 Kč		.step	D	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15
03089-04308120	155,70 Kč	188,40 Kč		.step	D	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20
03089-04903060	99,40 Kč	120,27 Kč		.step	D	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2
03089-11004060	104,30 Kč	126,20 Kč		.step	A	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2
03089-11105080	118,50 Kč	143,39 Kč		.step	A	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7
03089-11206100	131,90 Kč	159,60 Kč		.step	A	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15
03089-11308120	156,50 Kč	189,37 Kč		.step	A	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20
03089-11903060	103,80 Kč	125,60 Kč		.step	A	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2
03089-12004060	108,70 Kč	131,53 Kč		.step	B	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2
03089-12105080	124,00 Kč	150,04 Kč		.step	B	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7
03089-12206100	134,40 Kč	162,62 Kč		.step	B	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15
03089-12308120	160,90 Kč	194,69 Kč		3D	B	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20
03089-12903060	107,90 Kč	130,56 Kč		.step	B	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm
03089-13004060	109,30 Kč	132,25 Kč		.step	C	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2
03089-13105080	125,90 Kč	152,34 Kč		.step	C	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7
03089-13206100	136,60 Kč	165,29 Kč		.step	C	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15
03089-13308120	165,30 Kč	200,01 Kč		.step	C	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20
03089-13903060	108,40 Kč	131,16 Kč		.step	C	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2
03089-14004060	110,10 Kč	133,22 Kč		.step	D	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2
03089-14105080	129,70 Kč	156,94 Kč		.step	D	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7
03089-14206100	143,70 Kč	173,88 Kč		.step	D	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15
03089-14308120	171,30 Kč	207,27 Kč		.step	D	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20
03089-14903060	109,80 Kč	132,86 Kč		.step	D	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík nekalený. Závitové pouzdro 1.0718. Aretační kolík 1.4305. Nerezové provedení: Aretační kolík nekalený. Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru: tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík netvrzený. Závitové pouzdro, modře pasivované. Aretační kolík bez povrchové úpravy. Nerezové provedení: Aretační kolík, nekalený. Ocelové části bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Aretační čepy s normálním závitem a nebroušenými a nekalenými aretačními kolíky jsou cenově výhodnou alternativou ke stávajícím aretačním čepům. Pro mnoho použití je však tato přesnost dostačující. Na základě malých výrobních tolerancí jsou výrobky navíc necitlivé vůči chybám souososti, které se mohou vyskytovat při vyrovnání aretačních čepů vůči otvoru v protikusu. Při montáži je třeba dbát na uvedený max. utahovací moment.
Na vyžádání	Nestandardní provedení a jemný závit.
