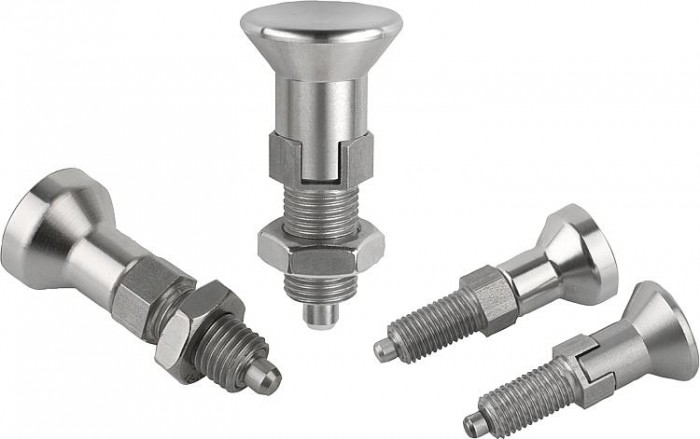

Aretační čepy nerezové

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy nerezové | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03089 Aretační čepy nerezové

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-001004	450,40 Kč	544,98 Kč		CAD	A	nerezová ocel	kalená	4	M8×1	18	43	15	6	13	4	10	–	1	6	12
03089-001105	385,70 Kč	466,70 Kč		CAD	A	nerezová ocel	kalená	5	M10×1	21	50	17	7	15	5	13	–	1,3	5	12
03089-001206	455,60 Kč	551,28 Kč		CAD	A	nerezová ocel	kalená	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	6	14
03089-001308	637,80 Kč	771,74 Kč		CAD	A	nerezová ocel	kalená	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35
03089-001410	758,30 Kč	917,54 Kč		CAD	A	nerezová ocel	kalená	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	34
03089-001412	1 260,90 Kč	1 525,69 Kč		CAD	A	nerezová ocel	kalená	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39
03089-001516	1 433,00 Kč	1 733,93 Kč		CAD	A	nerezová ocel	kalená	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	46
03089-001903	472,60 Kč	571,85 Kč		CAD	A	nerezová ocel	kalená	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-002004	480,80 Kč	581,77 Kč		CAD	B	nerezová ocel	kalená	4	M8×1	18	43	15	6	13	4	10	13	1	6	12
03089-002105	413,00 Kč	499,73 Kč		CAD	B	nerezová ocel	kalená	5	M10×1	21	50	17	7	15	5	13	17	1,3	5	12
03089-002206	485,10 Kč	586,97 Kč		CAD	B	nerezová ocel	kalená	6	M12×1,5	25	59	20	8	17	6	14	19	1,8	6	14
03089-002308	647,10 Kč	782,99 Kč		CAD	B	nerezová ocel	kalená	8	M16×1,5	33	77	26	10	23	8	19	24	2,3	15	35
03089-002410	831,50 Kč	1 006,12 Kč		CAD	B	nerezová ocel	kalená	10	M20×1,5	33	83	28	12	25	10	22	30	2,8	15	34
03089-002412	1 305,70 Kč	1 579,90 Kč		CAD	B	nerezová ocel	kalená	12	M20×1,5	33	87	28	14	25	12	22	30	2,8	15	39
03089-002516	1 484,30 Kč	1 796,00 Kč		CAD	B	nerezová ocel	kalená	16	M24×2	40	106	32	18	28	16	27	36	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-002903	505,10 Kč	611,17 Kč		CAD	B	nerezová ocel	kalená	3	M6×0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-003004	541,70 Kč	655,46 Kč		CAD	C	nerezová ocel	kalená	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-003105	516,50 Kč	624,97 Kč		CAD	C	nerezová ocel	kalená	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-003206	610,50 Kč	738,71 Kč		CAD	C	nerezová ocel	kalená	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-003308	827,90 Kč	1 001,76 Kč		CAD	C	nerezová ocel	kalená	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-003410	1 118,30 Kč	1 353,14 Kč		CAD	C	nerezová ocel	kalená	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-003412	1 756,40 Kč	2 125,24 Kč		CAD	C	nerezová ocel	kalená	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-003516	1 995,70 Kč	2 414,80 Kč		CAD	C	nerezová ocel	kalená	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-003903	568,40 Kč	687,76 Kč		CAD	C	nerezová ocel	kalená	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-004004	574,20 Kč	694,78 Kč		CAD	D	nerezová ocel	kalená	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-004105	545,80 Kč	660,42 Kč		CAD	D	nerezová ocel	kalená	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-004206	644,10 Kč	779,36 Kč		CAD	D	nerezová ocel	kalená	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-004308	877,70 Kč	1 062,02 Kč		CAD	D	nerezová ocel	kalená	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-004410	1 139,10 Kč	1 378,31 Kč		CAD	D	nerezová ocel	kalená	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
03089-004412	1 788,40 Kč	2 163,96 Kč		CAD	D	nerezová ocel	kalená	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-004516	2 032,00 Kč	2 458,72 Kč		CAD	D	nerezová ocel	kalená	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
03089-004903	602,60 Kč	729,15 Kč		CAD	D	nerezová ocel	kalená	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-111004	450,40 Kč	544,98 Kč		CAD	A	nerezová ocel	netvrzeno	4	M8×1	18	43	15	6	13	4	10	–	1	6	12
03089-111105	385,70 Kč	466,70 Kč		CAD	A	nerezová ocel	netvrzeno	5	M10×1	21	50	17	7	15	5	13	–	1,3	5	12
03089-111206	455,60 Kč	551,28 Kč		CAD	A	nerezová ocel	netvrzeno	6	M12×1,5	25	59	20	8	17	6	14	–	1,8	6	14
03089-111308	637,80 Kč	771,74 Kč		CAD	A	nerezová ocel	netvrzeno	8	M16×1,5	33	77	26	10	23	8	19	–	2,3	15	35
03089-111410	758,30 Kč	917,54 Kč		CAD	A	nerezová ocel	netvrzeno	10	M20×1,5	33	83	28	12	25	10	22	–	2,8	15	34
03089-111412	1 260,90 Kč	1 525,69 Kč		CAD	A	nerezová ocel	netvrzeno	12	M20×1,5	33	87	28	14	25	12	22	–	2,8	15	39
03089-111516	1 433,00 Kč	1 733,93 Kč		CAD	A	nerezová ocel	netvrzeno	16	M24×2	40	106	32	18	28	16	27	–	3,2	20	46
03089-111903	472,60 Kč	571,85 Kč		CAD	A	nerezová ocel	netvrzeno	3	M6×0,75	14	34,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-112004	480,80 Kč	581,77 Kč		CAD	B	nerezová ocel	netvrzeno	4	M8×1	18	43	15	6	13	4	10	13	1	6	12
03089-112105	413,00 Kč	499,73 Kč		CAD	B	nerezová ocel	netvrzeno	5	M10×1	21	50	17	7	15	5	13	17	1,3	5	12
03089-112206	485,10 Kč	586,97 Kč		CAD	B	nerezová ocel	netvrzeno	6	M12×1,5	25	59	20	8	17	6	14	19	1,8	6	14
03089-112308	647,10 Kč	782,99 Kč		CAD	B	nerezová ocel	netvrzeno	8	M16×1,5	33	77	26	10	23	8	19	24	2,3	15	35
03089-112410	831,50 Kč	1 006,12 Kč		CAD	B	nerezová ocel	netvrzeno	10	M20×1,5	33	83	28	12	25	10	22	30	2,8	15	34
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-112412	1 305,70 Kč	1 579,90 Kč		CAD	B	nerezová ocel	netvrzeno	12	M20×1,5	33	87	28	14	25	12	22	30	2,8	15	39
03089-112516	1 484,30 Kč	1 796,00 Kč		CAD	B	nerezová ocel	netvrzeno	16	M24×2	40	106	32	18	28	16	27	36	3,2	20	46
03089-112903	505,10 Kč	611,17 Kč		CAD	B	nerezová ocel	netvrzeno	3	M6×0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-113004	541,70 Kč	655,46 Kč		CAD	C	nerezová ocel	netvrzeno	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-113105	516,50 Kč	624,97 Kč		CAD	C	nerezová ocel	netvrzeno	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-113206	610,50 Kč	738,71 Kč		CAD	C	nerezová ocel	netvrzeno	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-113308	827,90 Kč	1 001,76 Kč		CAD	C	nerezová ocel	netvrzeno	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-113410	1 118,30 Kč	1 353,14 Kč		CAD	C	nerezová ocel	netvrzeno	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-113412	1 756,40 Kč	2 125,24 Kč		CAD	C	nerezová ocel	netvrzeno	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-113516	1 995,70 Kč	2 414,80 Kč		CAD	C	nerezová ocel	netvrzeno	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-113903	568,40 Kč	687,76 Kč		CAD	C	nerezová ocel	netvrzeno	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-114004	574,20 Kč	694,78 Kč		CAD	D	nerezová ocel	netvrzeno	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-114105	545,80 Kč	660,42 Kč		CAD	D	nerezová ocel	netvrzeno	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-114206	644,10 Kč	779,36 Kč		CAD	D	nerezová ocel	netvrzeno	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-114308	877,70 Kč	1 062,02 Kč		CAD	D	nerezová ocel	netvrzeno	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt 1.4305, elektrolyticky leštěný.
Provedení	Bez povrchové úpravy, aretační kolík broušený.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
