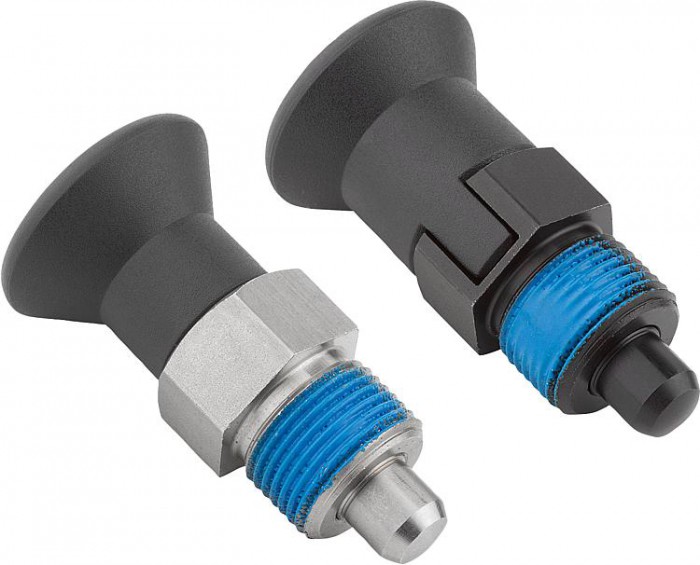

Aretační čepy krátké provedení, se závitovou pojistkou

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy krátké provedení, se závitovou pojistkou | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 03089 Aretační čepy krátké provedení, se závitovou pojistkou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-95004	213,60 Kč	258,46 Kč		.step	ocel	AP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
03089-95105	203,80 Kč	246,60 Kč		.step	ocel	AP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
03089-95206	221,50 Kč	268,02 Kč		.step	ocel	AP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
03089-95308	276,70 Kč	334,81 Kč		.step	ocel	AP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
03089-95410	419,80 Kč	507,96 Kč		.step	ocel	AP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
03089-95903	224,50 Kč	271,65 Kč		.step	ocel	AP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
03089-97004	274,80 Kč	332,51 Kč		.step	ocel	CP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
03089-97105	261,40 Kč	316,29 Kč		.step	ocel	CP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
03089-97206	279,20 Kč	337,83 Kč		.step	ocel	CP	6	M12×1,5	25mm	41,7	10	8/	6mm	14	1,8	6	14
03089-97308	333,30 Kč	403,29 Kč		.step	ocel	CP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
03089-97410	540,00 Kč	653,40 Kč		.step	ocel	CP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
03089-97903	287,90 Kč	348,36 Kč		.step	ocel	CP	3	M6×0,5	14mm	25,5	6	6	3,5mm	8	0,8	4	10
03089-195004	362,80 Kč	438,99 Kč		.step	nerezová ocel	AP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
03089-195105	345,00 Kč	417,45 Kč		.step	nerezová ocel	AP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
03089-195206	409,20 Kč	495,13 Kč		.step	nerezová ocel	AP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-195308	537,80 Kč	650,74 Kč		.step	nerezová ocel	AP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
03089-195410	894,60 Kč	1 082,47 Kč		.step	nerezová ocel	AP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
03089-195903	381,60 Kč	461,74 Kč		.step	nerezová ocel	AP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
03089-197004	402,90 Kč	487,51 Kč		.step	nerezová ocel	CP	4	M8×1	18mm	29,5	6	6	4mm	10	1	4	12
03089-197105	384,30 Kč	465,00 Kč		.step	nerezová ocel	CP	5	M10×1	21mm	34,5	8	7	5mm	13	1,3	5	12
03089-197206	451,00 Kč	545,71 Kč		.step	nerezová ocel	CP	6	M12×1,5	25mm	41,7	10	8	6mm	14	1,8	6	14
03089-197308	608,60 Kč	736,41 Kč		.step	nerezová ocel	CP	8	M16×1,5	33mm	54	12	10	8mm	19	2,3	14	28
03089-197410	1 136,30 Kč	1 374,92 Kč		.step	nerezová ocel	CP	10	M20×1,5	33mm	61	15	12	10mm	22	2,8	15	32
03089-197903	423,40 Kč	512,31 Kč		.step	nerezová ocel	CP	3	M6×0,75	14mm	25,5	6	6	3,5mm	8	0,8	4	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Závitové pouzdro a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík nekalený: Závitové pouzdro a aretační kolík 1.4305. Hřibovitý úchyt z černošedého termoplastu. Závitová pojistka z modrého polyamidu.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP. Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz. Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
