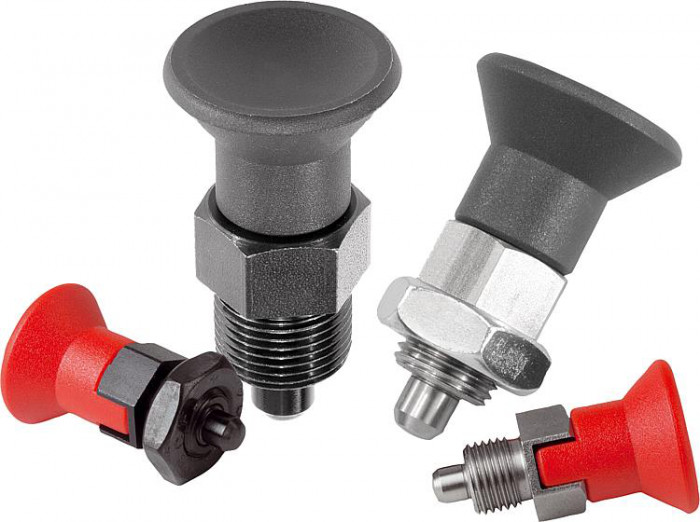

Aretační čepy krátké provedení

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy krátké provedení | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03089 Aretační čepy krátké provedení

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-5004	202,40 Kč	244,90 Kč		CAD	A	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-5105	192,60 Kč	233,05 Kč		CAD	A	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-5206	213,30 Kč	258,09 Kč		CAD	A	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-5308	268,80 Kč	325,25 Kč		CAD	A	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-5410	405,10 Kč	490,17 Kč		CAD	A	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-5903	212,20 Kč	256,76 Kč		CAD	A	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-6004	206,80 Kč	250,23 Kč		CAD	B	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-6105	197,20 Kč	238,61 Kč		CAD	B	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-6206	217,40 Kč	263,05 Kč		CAD	B	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-6308	273,20 Kč	330,57 Kč		CAD	B	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-6410	410,60 Kč	496,83 Kč		CAD	B	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-6903	216,90 Kč	262,45 Kč		CAD	B	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-7004	263,90 Kč	319,32 Kč		CAD	C	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-7105	251,30 Kč	304,07 Kč		CAD	C	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-7206	270,70 Kč	327,55 Kč		CAD	C	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-7308	321,50 Kč	389,02 Kč		CAD	C	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-7410	523,40 Kč	633,31 Kč		CAD	C	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-7903	277,50 Kč	335,78 Kč		CAD	C	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-8004	267,40 Kč	323,55 Kč		CAD	D	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-8105	254,00 Kč	307,34 Kč		CAD	D	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-8206	274,20 Kč	331,78 Kč		CAD	D	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-8308	327,00 Kč	395,67 Kč		CAD	D	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-8410	530,20 Kč	641,54 Kč		CAD	D	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-8903	280,30 Kč	339,16 Kč		CAD	D	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-15004	329,20 Kč	398,33 Kč		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-15105	313,60 Kč	379,46 Kč		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-15206	374,20 Kč	452,78 Kč		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-15308	479,90 Kč	580,68 Kč		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-15410	833,40 Kč	1 008,41 Kč		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-15903	345,00 Kč	417,45 Kč		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-16004	350,70 Kč	424,35 Kč		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-16105	334,10 Kč	404,26 Kč		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-16206	395,30 Kč	478,31 Kč		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-16308	519,80 Kč	628,96 Kč		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-16410	864,80 Kč	1 046,41 Kč		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-16903	368,50 Kč	445,89 Kč		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×075	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-17004	385,70 Kč	466,70 Kč		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-17105	367,40 Kč	444,55 Kč		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-17206	423,40 Kč	512,31 Kč		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-17308	570,10 Kč	689,82 Kč		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-17410	1 076,80 Kč	1 302,93 Kč		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-17903	404,50 Kč	489,45 Kč		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-18004	389,20 Kč	470,93 Kč		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-18105	370,90 Kč	448,79 Kč		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-18206	436,50 Kč	528,17 Kč		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-18308	588,70 Kč	712,33 Kč		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-18410	1 099,20 Kč	1 330,03 Kč		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-18903	409,50 Kč	495,50 Kč		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-500484	202,40 Kč	244,90 Kč		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-510584	187,10 Kč	226,39 Kč		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-520684	213,30 Kč	258,09 Kč		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-530884	261,40 Kč	316,29 Kč		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-541084	405,10 Kč	490,17 Kč		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-590384	212,20 Kč	256,76 Kč		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-600484	206,80 Kč	250,23 Kč		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-610584	197,20 Kč	238,61 Kč		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-620684	217,40 Kč	263,05 Kč		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-630884	265,20 Kč	320,89 Kč		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-641084	410,60 Kč	496,83 Kč		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-690384	216,90 Kč	262,45 Kč		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt z tmavošedého termoplastu.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
