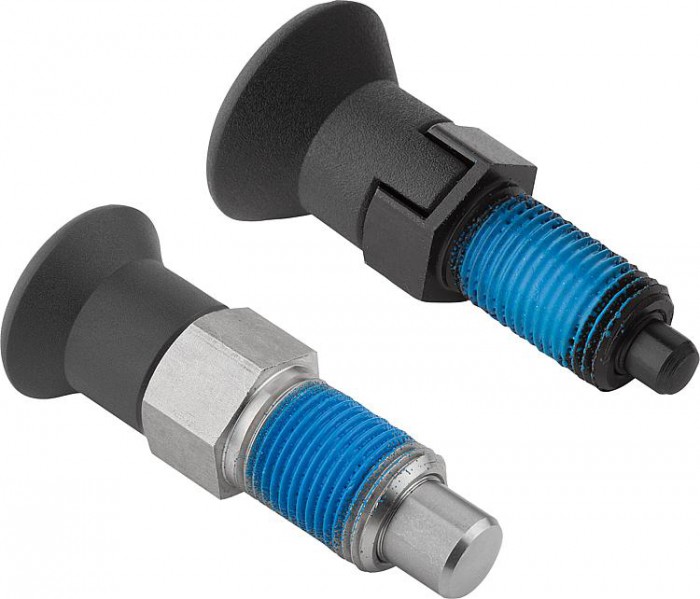

Aretační čep se závitovou pojistkou

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čep se závitovou pojistkou | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 03089 Aretační čep se závitovou pojistkou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-91004	203,80 Kč	246,60 Kč		.step	ocel	AP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12
03089-91105	193,70 Kč	234,38 Kč		.step	ocel	AP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12
03089-91206	215,50 Kč	260,76 Kč		.step	ocel	AP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14
03089-91308	286,50 Kč	346,67 Kč		.step	ocel	AP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35
03089-91410	408,10 Kč	493,80 Kč		3D	ocel	AP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34
03089-91412	448,50 Kč	542,69 Kč		.step	ocel	AP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39
03089-91516	510,00 Kč	617,10 Kč		.step	ocel	AP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46
03089-91903	214,70 Kč	259,79 Kč		.step	ocel	AP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10
03089-93004	251,30 Kč	304,07 Kč		3D	ocel	CP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12
03089-93105	239,60 Kč	289,92 Kč		.step	ocel	CP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12
03089-93206	268,80 Kč	325,25 Kč		.step	ocel	CP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14
03089-93308	331,90 Kč	401,60 Kč		.step	ocel	CP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35
03089-93410	526,60 Kč	637,19 Kč		.step	ocel	CP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34
03089-93412	578,80 Kč	700,35 Kč		.step	ocel	CP	12	M20×1,5	33mm	78/	28	14	25	12mm	22	2,8	15	39
03089-93516	658,30 Kč	796,54 Kč		.step	ocel	CP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-93903	263,60 Kč	318,96 Kč		.step	ocel	CP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10
03089-091004	355,10 Kč	429,67 Kč		.step	nerezová ocel	AP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12
03089-091105	338,70 Kč	409,83 Kč		.step	nerezová ocel	AP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12
03089-091206	397,40 Kč	480,85 Kč		.step	nerezová ocel	AP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14
03089-091308	531,00 Kč	642,51 Kč		.step	nerezová ocel	AP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35
03089-091410	876,80 Kč	1 060,93 Kč		.step	nerezová ocel	AP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34
03089-091412	964,00 Kč	1 166,44 Kč		.step	nerezová ocel	AP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39
03089-091516	1 095,90 Kč	1 326,04 Kč		.step	nerezová ocel	AP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46
03089-091903	373,40 Kč	451,81 Kč		.step	nerezová ocel	AP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10
03089-093004	396,10 Kč	479,28 Kč		.step	nerezová ocel	CP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12
03089-093105	376,70 Kč	455,81 Kč		.step	nerezová ocel	CP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12
03089-093206	443,60 Kč	536,76 Kč		.step	nerezová ocel	CP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14
03089-093308	604,50 Kč	731,45 Kč		.step	nerezová ocel	CP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35
03089-093410	1 121,00 Kč	1 356,41 Kč		.step	nerezová ocel	CP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34
03089-093412	1 232,50 Kč	1 491,33 Kč		.step	nerezová ocel	CP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-093516	1 401,60 Kč	1 695,94 Kč		.step	nerezová ocel	CP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46
03089-093903	414,90 Kč	502,03 Kč		.step	nerezová ocel	CP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Hřibovitý úchyt z černošedého termoplastu. Závitová pojistka z modrého polyamidu.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP. Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz. Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).
Na vyžádání	Nestandardní provedení.
