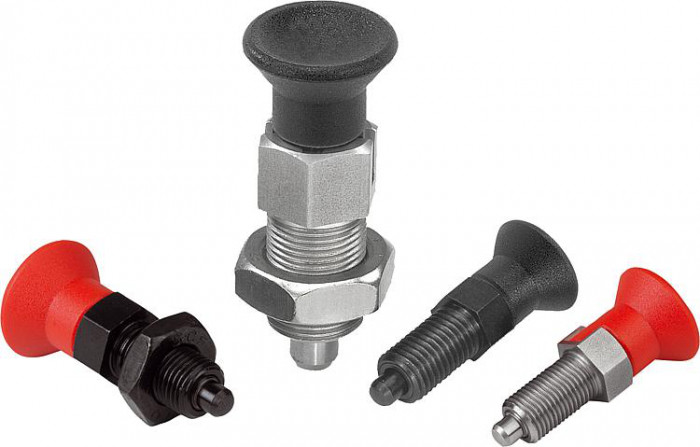

Aretační čepy

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list norelem 03089 Aretační čepy

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Ocelový klíč	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-1004	177,80 Kč	215,14 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-1105	188,50 Kč	228,09 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-1206	209,50 Kč	253,50 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-1308	268,80 Kč	325,25 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-1410	272,10 Kč	329,24 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-1412	385,10 Kč	465,97 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-1516	534,80 Kč	647,11 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-1903	197,20 Kč	238,61 Kč		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-2004	181,10 Kč	219,13 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-2105	191,20 Kč	231,35 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-2206	212,50 Kč	257,13 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-2308	276,70 Kč	334,81 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-2410	284,40 Kč	344,12 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
03089-2412	390,60 Kč	472,63 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
03089-2516	541,70 Kč	655,46 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Ocelový klíč	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-2903	201,00 Kč	243,21 Kč		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-3004	223,40 Kč	270,31 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-3105	236,00 Kč	285,56 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-3206	262,50 Kč	317,63 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-3308	313,90 Kč	379,82 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-3410	356,50 Kč	431,37 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-3412	504,00 Kč	609,84 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-3516	700,10 Kč	847,12 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-3903	247,80 Kč	299,84 Kč		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-4004	225,90 Kč	273,34 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-4105	239,60 Kč	289,92 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-4206	266,30 Kč	322,22 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-4308	321,20 Kč	388,65 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-4410	363,30 Kč	439,59 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
03089-4412	513,80 Kč	621,70 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Ocelový klíč	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-4516	714,30 Kč	864,30 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
03089-4903	250,80 Kč	303,47 Kč		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-01004	273,20 Kč	330,57 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-01105	306,50 Kč	370,87 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-01206	361,70 Kč	437,66 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-01308	479,70 Kč	580,44 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-01410	491,70 Kč	594,96 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-01412	720,60 Kč	871,93 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-01516	1 024,60 Kč	1 239,77 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-01903	321,20 Kč	388,65 Kč		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-02004	292,00 Kč	353,32 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-02105	327,00 Kč	395,67 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-02206	384,90 Kč	465,73 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-02308	487,90 Kč	590,36 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-02410	508,90 Kč	615,77 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Ocelový klíč	Povrch základního tělesa	Barva komponenty	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-02412	745,70 Kč	902,30 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
03089-02516	1 059,80 Kč	1 282,36 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
03089-02903	342,80 Kč	414,79 Kč		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-03004	325,10 Kč	393,37 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-03105	343,90 Kč	416,12 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-03206	406,20 Kč	491,50 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-03308	552,00 Kč	667,92 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-03410	638,60 Kč	772,71 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-03412	936,40 Kč	1 133,04 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-03516	1 330,50 Kč	1 609,91 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-03903	359,70 Kč	435,24 Kč		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-04004	336,80 Kč	407,53 Kč		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-04105	364,70 Kč	441,29 Kč		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-04206	429,10 Kč	519,21 Kč		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-04308	585,40 Kč	708,33 Kč		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Závitový a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík, nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.
Provedení	Ocelové provedení: Závitové pouzdro brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Závitové pouzdro bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
