Kruhové základny ke kloubovým nožkám ze zinkové slitiny nebo z nerezu

Popis produktu

Kód:	27801
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kruhové základny ke kloubovým nožkám ze zinkové slitiny nebo z nerezu | 27801
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 27801 Kruhové základny ke kloubovým nožkámze zinkové slitiny nebo z nerezu

Modulární sestavení kloubových nožek

Materiál	Kruhová základna tlakový zinkový odlitek nebo nerezová ocel 1.4305. Protiskluzová plocha z termoplastického elastomeru.

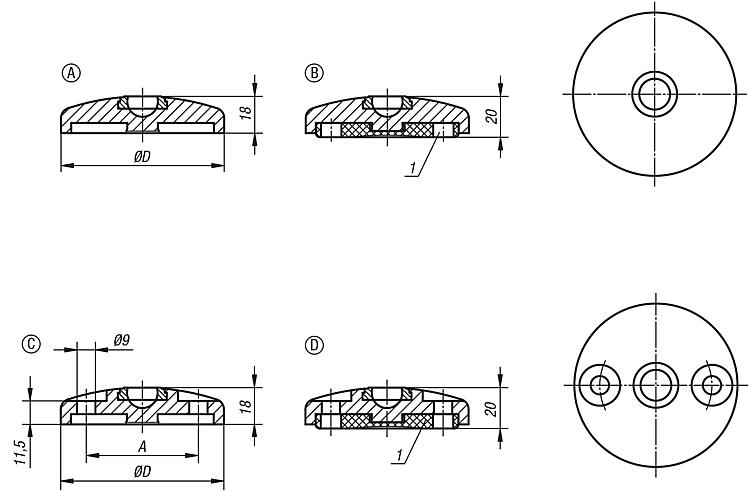

Odkaz na výkres	Provedení A bez otvoru pro našroubování bez protiskluzové podložky Provedení B bez otvoru pro našroubování s protiskluzovou podložkou Provedení C s otvorem pro našroubování (otevřeným) bez protiskluzové podložky Provedení D s otvorem pro našroubování (otevřeným) s protiskluzovou podložkou 1) od kruhové základny Ø 80
Pokyny k objednání	Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou „smontované“. (např. 27801–10301 a 27810–060151 smontované.)
Provedení	Kruhová základna ze zinkové slitiny, černě komaxitované. Kruhová základna z nerezu bez povrchové úpravy.
Upozornění	Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Příslušné rektifikační šrouby viz 27810. Příslušné kuličkové klouby viz 27811.

Detail zavřít

Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku nebo nerezu, provedení A
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	H	Zatížitelnost max. kN
27801-10301	142,00 Kč	171,82 Kč		CAD	A	Zinek	30	18mm	20
27801-10302	289,50 Kč	350,30 Kč		CAD	A	nerezová ocel	30	18mm	20
27801-10401	162,50 Kč	196,63 Kč		CAD	A	Zinek	40	18mm	30
27801-10402	321,50 Kč	389,02 Kč		CAD	A	nerezová ocel	40	18mm	30
27801-10451	191,80 Kč	232,08 Kč		CAD	A	Zinek	45	18mm	30
27801-10452	366,60 Kč	443,59 Kč		CAD	A	nerezová ocel	45	18mm	30
27801-10501	191,80 Kč	232,08 Kč		CAD	A	Zinek	50	18mm	30
27801-10502	427,50 Kč	517,28 Kč		CAD	A	nerezová ocel	50	18mm	35
27801-10601	225,90 Kč	273,34 Kč		CAD	A	Zinek	60	18mm	30
27801-10602	544,70 Kč	659,09 Kč		CAD	A	nerezová ocel	60	18mm	35
27801-10801	307,00 Kč	371,47 Kč		CAD	A	Zinek	80	18mm	30
27801-10802	870,30 Kč	1 053,06 Kč		CAD	A	nerezová ocel	80	18mm	35
27801-11001	417,10 Kč	504,69 Kč		CAD	A	Zinek	100	18mm	35
27801-11002	1 338,20 Kč	1 619,22 Kč		CAD	A	nerezová ocel	100	18mm	40
27801-11201	459,70 Kč	556,24 Kč		CAD	A	Zinek	120	18mm	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	H	Zatížitelnost max. kN
27801-11202	1 740,30 Kč	2 105,76 Kč		CAD	A	nerezová ocel	120	18mm	40
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku nebo nerezu, provedení B
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	H	Zatížitelnost max. kN
27801-20301	158,70 Kč	192,03 Kč		CAD	B	Zinek	30	20mm	20
27801-20302	308,40 Kč	373,16 Kč		CAD	B	nerezová ocel	30	20mm	20
27801-20401	183,00 Kč	221,43 Kč		CAD	B	Zinek	40	20mm	30
27801-20402	343,40 Kč	415,51 Kč		CAD	B	nerezová ocel	40	20mm	30
27801-20451	215,20 Kč	260,39 Kč		CAD	B	Zinek	45	20mm	30
27801-20452	389,50 Kč	471,30 Kč		CAD	B	nerezová ocel	45	20mm	30
27801-20501	216,30 Kč	261,72 Kč		CAD	B	Zinek	50	20mm	30
27801-20502	454,80 Kč	550,31 Kč		CAD	B	nerezová ocel	50	20mm	35
27801-20601	251,30 Kč	304,07 Kč		CAD	B	Zinek	60	20mm	30
27801-20602	571,40 Kč	691,39 Kč		CAD	B	nerezová ocel	60	20mm	35
27801-20801	345,00 Kč	417,45 Kč		CAD	B	Zinek	80	20mm	30
27801-20802	910,20 Kč	1 101,34 Kč		CAD	B	nerezová ocel	80	20mm	35
27801-21001	492,20 Kč	595,56 Kč		CAD	B	Zinek	100	20mm	35
27801-21002	1 419,90 Kč	1 718,08 Kč		CAD	B	nerezová ocel	100	20mm	40
27801-21201	543,60 Kč	657,76 Kč		CAD	B	Zinek	120	20mm	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	H	Zatížitelnost max. kN
27801-21202	1 829,30 Kč	2 213,45 Kč		CAD	B	nerezová ocel	120	20mm	40
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku nebo nerezu, provedení C
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	A	D	H	Zatížitelnost max. kN
27801-30801	390,60 Kč	472,63 Kč		CAD	C	Zinek	55mm	80	18mm	30
27801-30802	959,30 Kč	1 160,75 Kč		CAD	C	nerezová ocel	55mm	80	18mm	35
27801-31001	501,80 Kč	607,18 Kč		CAD	C	Zinek	74mm	100	18mm	35
27801-31002	1 427,50 Kč	1 727,28 Kč		CAD	C	nerezová ocel	74mm	100	18mm	40
27801-31201	543,60 Kč	657,76 Kč		CAD	C	Zinek	94mm	120	18mm	35
27801-31202	1 829,30 Kč	2 213,45 Kč		CAD	C	nerezová ocel	94mm	120	18mm	40
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku nebo nerezu, provedení D
Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	A	D	H	Zatížitelnost max. kN
27801-40801	428,90 Kč	518,97 Kč		CAD	D	Zinek	55mm	80	20mm	30
27801-40802	1 000,30 Kč	1 210,36 Kč		CAD	D	nerezová ocel	55mm	80	20mm	35
27801-41001	576,10 Kč	697,08 Kč		CAD	D	Zinek	74mm	100	20mm	35
27801-41002	1 508,40 Kč	1 825,16 Kč		CAD	D	nerezová ocel	74mm	100	20mm	40
27801-41201	626,60 Kč	758,19 Kč		CAD	D	Zinek	94mm	120	20mm	35
27801-41202	1 919,20 Kč	2 322,23 Kč		CAD	D	nerezová ocel	94mm	120	20mm	40
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
