Středicí pouzdra z ušlechtilé oceli

Novinka

Popis produktu

Kód:	K1475
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Středicí pouzdra z ušlechtilé oceli | K1475
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1475 Středicí pouzdra z ušlechtilé oceli

Varianty
Technické parametry

Provedení	kalené min 40 HRC, bez povrchové úpravy.

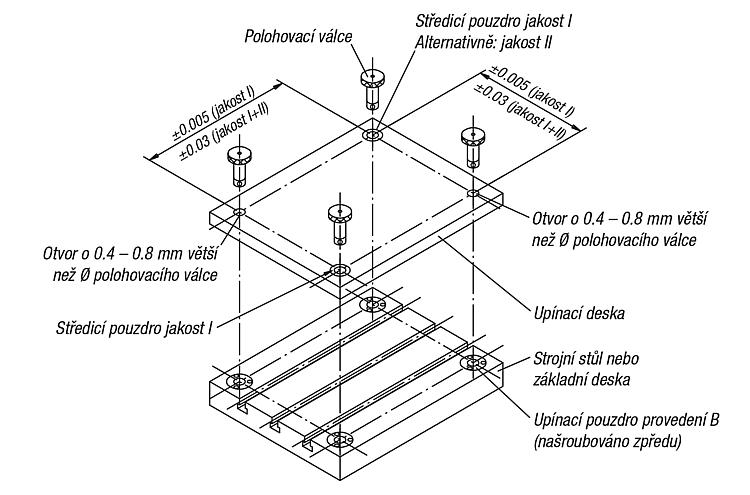

Upozornění	Při toleranci osové vzdálenosti ±0,005 mm a použití 2 středicích pouzder jakosti I je možná přesnost opakování upínání v rámci ±0,013 mm. Při toleranci osové vzdálenosti ±0,03 mm a při použití vždy jednoho středicího pouzdra jakosti I a II je možná přesnost opakování upínání v rámci ±0,04 mm. Středicí pouzdra se vtlačí lehkým tlakem do upevňovacích otvorů upevňovacích desek. Další pokyny viz Všeobecné informace.

Detail zavřít

Zruš filtr

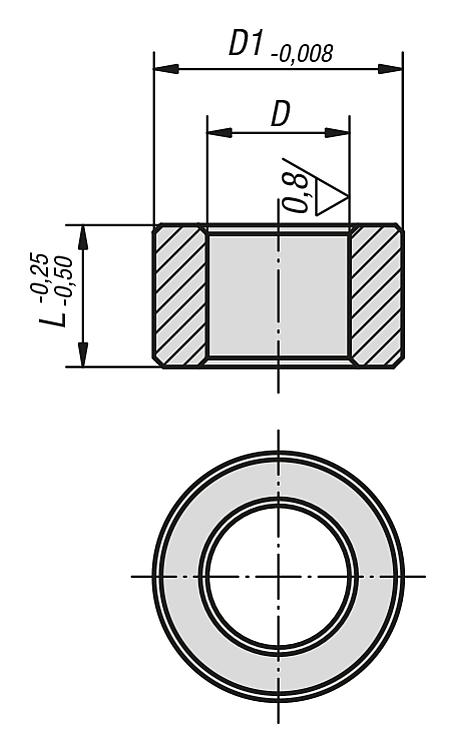

Objednací kód	Základní cena bez DPH	Objednat	Provedení	T = TOLERANCE	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	CAD
K1475.113013	738,10 Kč		Jakost I	0,005 – 0,018	13	19,04	13	19,016	.step
K1475.113020	785,90 Kč		Jakost I	0,005 – 0,018	13	19,04	20	19,016	.step
K1475.116020	785,90 Kč		Jakost I	0,005 – 0,018	16	25,042	20	25,016	.step
K1475.116025	834,80 Kč		Jakost I	0,005 – 0,018	16	25,042	25	25,016	.step
K1475.120020	829,80 Kč		Jakost I	0,005 – 0,018	20	35,042	20	35,018	.step
K1475.120025	910,40 Kč		Jakost I	0,005 – 0,018	20	35,042	25	35,018	.step
K1475.125020	873,30 Kč		Jakost I	0,005 – 0,018	25	35,042	20	35,018	.step
K1475.125025	986,10 Kč		Jakost I	0,005 – 0,018	25	35,042	25	35,018	.step
K1475.130020	1 229,50 Kč		Jakost I	0,005 – 0,018	30	45,042	20	45,018	.step
K1475.130025	1 262,50 Kč		Jakost I	0,005 – 0,018	30	45,042	25	45,018	.step
K1475.135020	1 194,80 Kč		Jakost I	0,005 – 0,018	35	45,042	20	45,018	.step
K1475.135025	1 227,00 Kč		Jakost I	0,005 – 0,018	35	45,042	25	45,018	.step
K1475.135040	1 326,70 Kč		Jakost I	0,005 – 0,018	35	45,042	40	45,018	.step
K1475.135050	1 380,30 Kč		Jakost I	0,005 – 0,018	35	45,042	50	45,018	.step
K1475.150020	2 315,80 Kč		Jakost I	0,005 – 0,018	50	63,546	20	63,521	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	T = TOLERANCE	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	CAD
K1475.150025	2 556,70 Kč		Jakost I	0,005 – 0,018	50	63,546	25	63,521	.step
K1475.150040	2 799,60 Kč		Jakost I	0,005 – 0,018	50	63,546	40	63,521	.step
K1475.150050	2 929,90 Kč		Jakost I	0,005 – 0,018	50	63,546	50	63,521	.step
K1475.213013	2 009,60 Kč		Jakost II	0,025 – 0,050	13	19,04	13	19,016	.step
K1475.213020	785,90 Kč		Jakost II	0,025 – 0,050	13	19,04	20	19,016	.step
K1475.216020	785,90 Kč		Jakost II	0,025 – 0,050	16	25,042	20	25,016	.step
K1475.216025	834,80 Kč		Jakost II	0,025 – 0,050	16	25,042	25	25,016	.step
K1475.220020	785,90 Kč		Jakost II	0,025 – 0,050	20	35,042	20	35,018	.step
K1475.220025	910,40 Kč		Jakost II	0,025 – 0,050	20	35,042	25	35,018	.step
K1475.225020	873,30 Kč		Jakost II	0,025 – 0,050	25	35,042	20	35,018	.step
K1475.225025	910,40 Kč		Jakost II	0,025 – 0,050	25	35,042	25	35,018	.step
K1475.230020	1 229,50 Kč		Jakost II	0,025 – 0,050	30	45,042	20	45,018	.step
K1475.230025	1 227,00 Kč		Jakost II	0,025 – 0,050	30	45,042	25	45,018	.step
K1475.235020	1 229,50 Kč		Jakost II	0,025 – 0,050	35	45,042	20	45,018	.step
K1475.235025	1 262,50 Kč		Jakost II	0,025 – 0,050	35	45,042	25	45,018	.step
Objednací kód	Základní cena bez DPH	Objednat	Provedení	T = TOLERANCE	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010	CAD
K1475.235040	1 289,60 Kč		Jakost II	0,025 – 0,050	35	45,042	40	45,018	.step
K1475.235050	1 507,00 Kč		Jakost II	0,025 – 0,050	35	45,042	50	45,018	.step
K1475.250020	2 382,70 Kč		Jakost II	0,025 – 0,050	50	63,546	20	63,521	.step
K1475.250025	2 484,60 Kč		Jakost II	0,025 – 0,050	50	63,546	25	63,521	.step
K1475.250040	2 720,60 Kč		Jakost II	0,025 – 0,050	50	63,546	40	63,521	.step
K1475.250050	2 929,90 Kč		Jakost II	0,025 – 0,050	50	63,546	50	63,521	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
