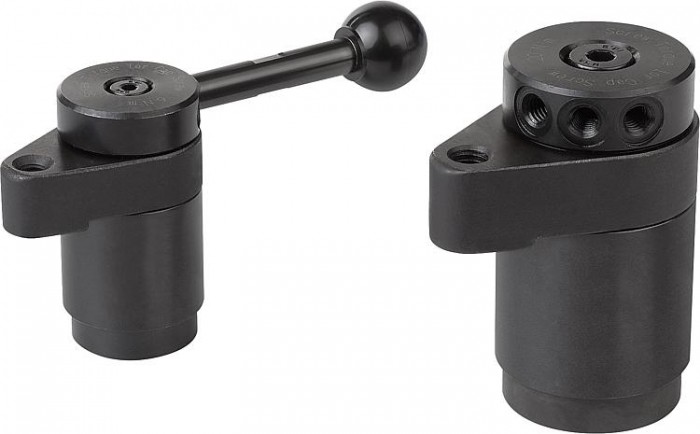

Otočný upínač

Popis produktu

Kód:	K0912
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočný upínač | K0912
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0912 Otočný upínač

Technické upozornění pro otočný upínač

Výkonové charakteristiky

Varianty
Technické parametry

Material	Ocel k zušlechtění.Kulový knoflík plast.
Provedení:	Zušlechtěno a brynýrováno. Kulový knoflík duroplast PF 31, černý.
Příslušenství	Standardní rukojeti K0915. Rukojeti k zašroubování s omezením krouticího momentu K0916. Upínací ramena pro otočné upínače K0912.03006010 a K0912.04007516.
Upozornění	Přípustná síla ruky pro rukojeť.

Detail zavřít

Zruš filtr

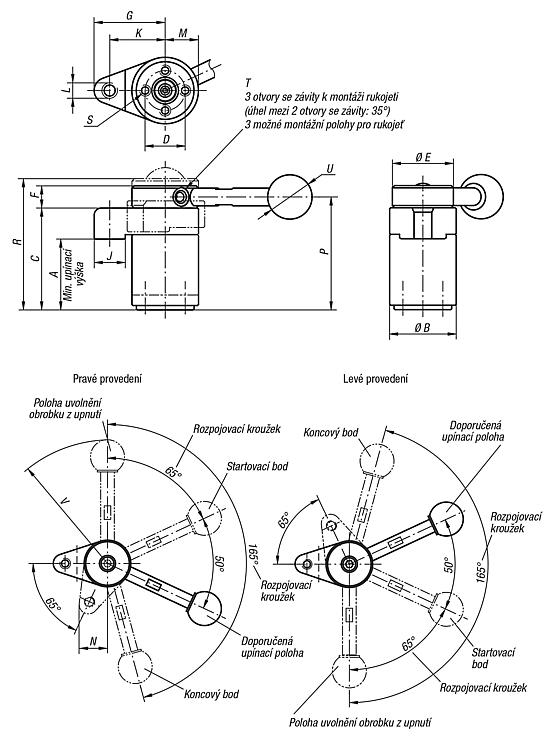

Objednací kód	Základní cena bez DPH	Objednat	Provedení	Rukojeť	A min.	A max.	B	C	D	E	F	G	J	K	L	M	Drážka	P	R	S	T	U	V	Upínací síla N	Ruční síla FH N	.step
K0912.003232	6 165,10 Kč		vlevo	bez rukojeti	31,4	32,6	30mm	46	18	30mm	10	32	14	25	M6	15	17	51	57,5	M4×8	M5	–	–	800	150*	.step
K0912.004540	8 014,20 Kč		vlevo	bez rukojeti	44,1	45,9	40mm	63	25	38mm	13	40	16	32	M8	20	22,5	69,5	78,1	M6×12	M6	–	–	1200	200*	.step
K0912.013232	6 576,20 Kč		vlevo	s rukojetí	31,4	32,6	30mm	46	18	30mm	10	32	14	25	M6	15	17	51	57,5	M4×8	M5	20	73	800	150*	.step
K0912.014540	8 484,30 Kč		vlevo	s rukojetí	44,1	45,9	40mm	63	25	38mm	13	40	16	32	M8	20	22,5	69,5	78,1	M6×12	M6	25	107	1200	200*	.step
K0912.103232	6 165,10 Kč		vpravo	bez rukojeti	31,4	32,6	30mm	46	18	30mm	10	32	14	25	M6	15	17	51	57,5	M4×8	M5	–	–	800	150*	.step
K0912.104540	8 014,20 Kč		vpravo	bez rukojeti	44,1	45,9	40mm	63	25	38mm	13	40	16	32	M8	20	22,5	69,5	78,1	M6×12	M6	–	–	1200	200*	.step
K0912.113232	6 576,20 Kč		vpravo	s rukojetí	31,4	32,6	30mm	46	18	30mm	10	32	14	25	M6	15	17	51	57,5	M4×8	M5	20	73	800	150*	.step
K0912.114540	8 484,30 Kč		vpravo	s rukojetí	44,1	45,9	40mm	63	25	38mm	13	40	16	32	M8	20	22,5	69,5	78,1	M6×12	M6	25	107	1200	200*	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
