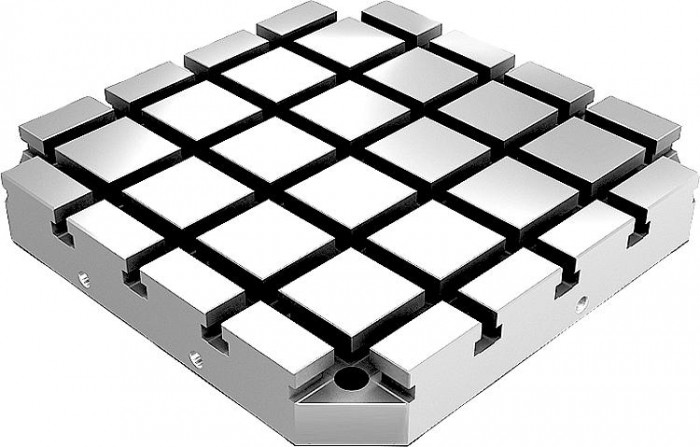

Palety, šedá litina s T drážkami

Novinka

Popis produktu

Kód:	K0806
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Palety, šedá litina s T drážkami | K0806
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0806 Palety, šedá litina s T drážkami

Varianty
Technické parametry

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy broušené.
Upozornění	Palety s T-drážkami se používají k namontování modulárních přípravků. Tyto palety se umísťují a připevňují přímo na strojní stoly. Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Palety jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a strojní stoly podle JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem s vodícími vložkami do T-drážky pro přepravu. Další rozměry na poptávku.

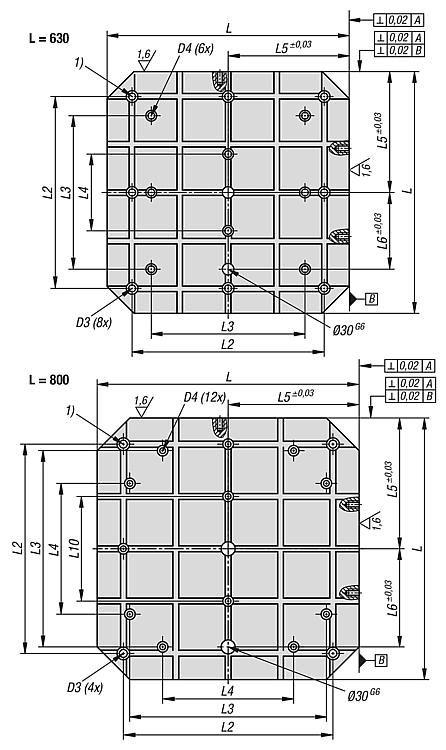

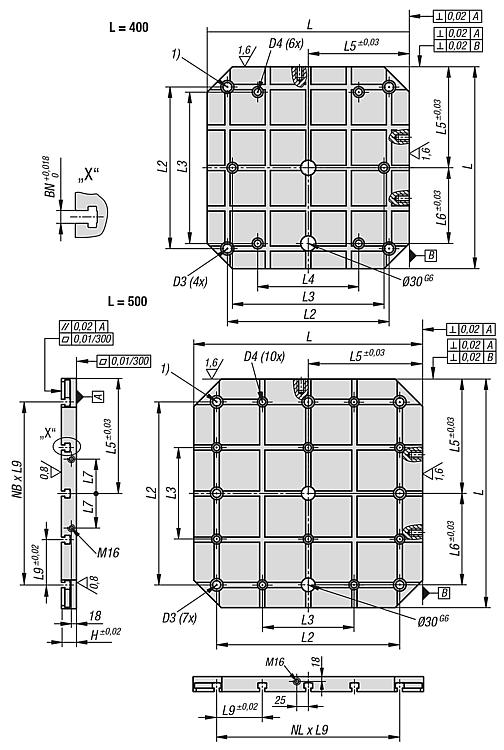

Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	H	D3	D4	L2	L3	L4	L5	L6	L7	L9	L10	Šířka drážky	NL=počet montážních otvorů	NB=počet montážních otvorů	.step
K0806.3144040	45 508,30 Kč		400	60	M16	M12	320	300	200	200	150	55	80	–	14	4	4	.step
K0806.3145050	59 920,60 Kč		500	60	M16	M12	400	200	–	250	200	75	100	–	14	4	4	.step
K0806.3146363	81 823,00 Kč		630	60	M16	M16	500	400	200	315	200	100	125	–	14	4	4	.step
K0806.3148080	119 273,40 Kč		800	60	M16	M16	640	600	400	400	300	135	160	320	14	4	4	.step
K0806.3184040	47 238,90 Kč		400	75	M16	M12	320	300	200	200	150	55	80	–	18	4	4	.step
K0806.3185050	62 219,00 Kč		500	75	M16	M12	400	200	–	250	200	75	100	–	18	4	4	.step
K0806.3186363	85 852,00 Kč		630	75	M16	M16	500	400	200	315	200	100	125	–	18	4	4	.step
K0806.3188080	123 870,20 Kč		800	75	M16	M16	640	600	400	400	300	135	160	320	18	4	4	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
