Otočné upínače, hydraulické, kompaktní, dvojčinné / jednočinné s návratem pomocí pružiny

Name: Otočné upínače, hydraulické, kompaktní, dvojčinné / jednočinné s návratem pomocí pružiny
Brand: Kipp
SKU: K1862
Availability: InStock

Novinka

Popis produktu

Kód:	K1862
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače, hydraulické, kompaktní, dvojčinné / jednočinné s návratem pomocí pružiny | K1862
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1862 Otočné upínače, hydraulické, kompaktní, dvojčinné / jednočinné s návratem pomocí pružiny

Pomůcka pro volbu, otočný upínač, hydraulický, kompaktní

Technické informace k hydraulickým upínacím prvkům

Varianty
Technické parametry

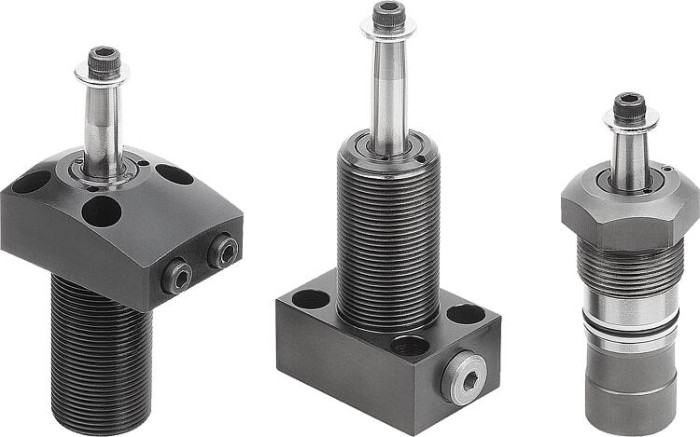

Popis výrobku	Otočné kompaktní upínače jsou určeny pro upínací zařízení, u nichž musí být upínací body při vyjímání nebo vkládání volné. Jsou vhodné i pro stísněné instalační podmínky. Kompaktní otočné upínače pracují jako jednočinné nebo dvojčinné tažné válce. Pro kompaktní otočné upínače je možné vybírat ze tří typů krytů a různých způsobů ovládání. Upínací pohyb je iniciován překrývajícím se otočným a zvedacím pohybem. Vlastní upínací zdvih se provádí lineárním pohybem. K dispozici jsou různé verze s úhlem natočení 90° doleva nebo doprava.
Materiál	Pouzdro a píst z oceli. Těsnění z NBR.
Provedení	Těleso brynýrované. Píst kalený.
Upozornění	Pokud je překročen přípustný objemový průtok na otočném upínači, musí být mezi ně připojen zpětný ventil škrticí klapky. Přípustný provozní tlak otočných upínačů závisí na délce upínacího ramene. Při montáži upínacích ramen je třeba je držet proti sobě, aby nedošlo k poškození kulového vedení otočných upínačů. V závislosti na připojení odvětrávání musí být sintrový filtr jednočinných otočných upínačů nahrazen šroubovým uzávěrem. Upínací rameno pro kompaktní otočný upínač není součástí dodávky. Respektujte bezpečnostní pokyny.
Způsob ovládání	Závitová spojka. Přírubový spoj s O-kroužkem. Navrtané kanály.
Technické údaje	Max. provozní tlak: 350 bar.
Montáž	Viz montážní obrys.
Přednosti	Kompaktní konstrukce. Mnoho variant. Bezkolizní přístup k obrobku.
Na vyžádání	Větší průměry a zdvihy pístu, další otočný úhelník, různé držáky upínacích ramen, s kontrolou polohy.
Příslušenství	Upínací rameno pro otočný upínač, kompaktní K1863.
Rozsah dodávky	1 ks matice do drážky M27×1,5 (jen u otočného kompaktního upínače, K1862.14081104190100, K1862.14081104190200, K1862.14062104190100, K1862.14062104190200). 1 ks šroub a matice pro upínací přípravky.
Odkaz na výkres	Provedení AGW: horní příruba, závitová přípojka Provedení AOF: horní příruba, přírubový spoj s O-kroužkem Provedení BGW: dolní příruba, závitová přípojka Provedení BOF: dolní příruba, přírubový spoj s O-kroužkem Provedení C: šroubovací závit montážní obrys viz příslušenství U jednočinných válců je přípojka vybavena vestavěným sintrovým filtrem otáčení doleva otáčení doprava jsou součástí dodávky

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Druh připojení	Směr otáčení	Průměr pístu	Zdvih	B	B1	B2	B3	B4	D	D1	D2	D3	D4	G	H	H1	H2	H3	H4	H5	H6	H7	H8	H9	H10	H11	L	L1	L2	L3	L4	L6	L8	Objemový tok max. (cm³/s)	Potřeba oleje / zdvih (cm³)
K1862.14062104190100	10 707,70 Kč	12 956,32 Kč		3D	A	jednočinné	závitová přípojka	pravé	14	6	40	22	–	–	–	10	–	–	–	–	M27×1,5	110	103	91	73	51	11	6	10	12	11,5	–	–	40	22,5	16×45°	–	–	–	–	2,5	1,2
K1862.14062104190200	10 707,70 Kč	12 956,32 Kč		3D	A	jednočinné	závitová přípojka	levé	14	6	40	22	–	–	–	10	–	–	–	–	M27×1,5	110	103	91	73	51	11	6	10	12	11,5	–	–	40	22,5	16×45°	–	–	–	–	2,5	1,2
K1862.14062105190100	10 298,00 Kč	12 460,58 Kč		3D	B	jednočinné	závitová přípojka	pravé	14	6	35	–	22	–	–	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	6	10	12	11,5	7	22	50	–	–	35	–	–	–	2,5	1,2
K1862.14062105190200	10 298,00 Kč	12 460,58 Kč		3D	B	jednočinné	závitová přípojka	levé	14	6	35	–	22	–	–	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	6	10	12	11,5	7	22	50	–	–	35	–	–	–	2,5	1,2
K1862.14062204190100	9 915,60 Kč	11 997,88 Kč		3D	A	jednočinné	přírubový spoj s o-kroužkem	pravé	14	6	40	–	28	7	8,5	10	10	5,5	–	–	M27×1,5	110	103	91	73	51	6,5	6	10	12	11,5	8,5	–	50	32	–	24	22	2,5	–	2,5	1,2
K1862.14062204190200	9 915,60 Kč	11 997,88 Kč		3D	A	jednočinné	přírubový spoj s o-kroužkem	levé	14	6	40	–	28	7	8,5	10	10	5,5	–	–	M27×1,5	110	103	91	73	51	6,5	6	10	12	11,5	8,5	–	50	32	–	24	22	2,5	–	2,5	1,2
K1862.14062205190100	10 298,00 Kč	12 460,58 Kč		3D	B	jednočinné	přírubový spoj s o-kroužkem	pravé	14	6	35	–	22	16	16	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	6	10	12	11,5	7	22	50	–	–	35	–	–	–	2,5	1,2
K1862.14062205190200	10 298,00 Kč	12 460,58 Kč		3D	B	jednočinné	přírubový spoj s o-kroužkem	levé	14	6	35	–	22	16	16	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	6	10	12	11,5	7	22	50	–	–	35	–	–	–	2,5	1,2
K1862.14062306190100	8 495,20 Kč	10 279,19 Kč		3D	C	jednočinné	navrtané kanály	pravé	14	6	–	–	–	–	–	10	–	–	24,5	25	M28×1,5	110	103	91	70	58	–	6	10	12	11,5	–	–	–	–	–	–	–	–	36	2,5	1,2
K1862.14062306190200	8 495,20 Kč	10 279,19 Kč		3D	C	jednočinné	navrtané kanály	levé	14	6	–	–	–	–	–	10	–	–	24,5	25	M28×1,5	110	103	91	70	58	–	6	10	12	11,5	–	–	–	–	–	–	–	–	36	2,5	1,2
K1862.14081104190100	10 789,70 Kč	13 055,54 Kč		3D	A	dvojčinné	závitová přípojka	pravé	14	8	40	22	–	–	–	10	–	–	–	–	M27×1,5	110	103	91	73	51	11	8	8	12	11,5	–	–	40	22,5	16×45°	–	–	–	–	2,5	1,2
K1862.14081104190200	10 789,70 Kč	13 055,54 Kč		3D	A	dvojčinné	závitová přípojka	levé	14	8	40	22	–	–	–	10	–	–	–	–	M27×1,5	110	103	91	73	51	11	8	8	12	11,5	–	–	40	22,5	16×45°	–	–	–	–	2,5	1,2
K1862.14081105190100	10 407,20 Kč	12 592,71 Kč		3D	B	dvojčinné	závitová přípojka	pravé	14	8	35	–	22	–	–	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	8	8	12	11,5	7	22	50	–	–	35	–	–	–	2,5	1,2
K1862.14081105190200	10 407,20 Kč	12 592,71 Kč		3D	B	dvojčinné	závitová přípojka	levé	14	8	35	–	22	–	–	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	8	8	12	11,5	7	22	50	–	–	35	–	–	–	2,5	1,2
K1862.14081204190100	10 789,70 Kč	13 055,54 Kč		3D	A	dvojčinné	přírubový spoj s o-kroužkem	pravé	14	8	40	–	28	7	8,5	10	10	5,5	–	–	M27×1,5	110	103	91	73	51	6,5	8	8	12	11,5	8,5	–	50	32	–	24	22	2,5	–	2,5	1,2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Druh připojení	Směr otáčení	Průměr pístu	Zdvih	B	B1	B2	B3	B4	D	D1	D2	D3	D4	G	H	H1	H2	H3	H4	H5	H6	H7	H8	H9	H10	H11	L	L1	L2	L3	L4	L6	L8	Objemový tok max. (cm³/s)	Potřeba oleje / zdvih (cm³)
K1862.14081204190200	10 789,70 Kč	13 055,54 Kč		3D	A	dvojčinné	přírubový spoj s o-kroužkem	levé	14	8	40	–	28	7	8,5	10	10	5,5	–	–	M27×1,5	110	103	91	73	51	6,5	8	8	12	11,5	8,5	–	50	32	–	24	22	2,5	–	2,5	1,2
K1862.14081205190100	10 407,20 Kč	12 592,71 Kč		3D	B	dvojčinné	přírubový spoj s o-kroužkem	pravé	14	8	35	–	22	16	16	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	8	8	12	11,5	7	22	50	–	–	35	–	–	58	2,5	1,2
K1862.14081205190200	10 407,20 Kč	12 592,71 Kč		3D	B	dvojčinné	přírubový spoj s o-kroužkem	levé	14	8	35	–	22	16	16	10	–	–	–	–	M27×1,5	110	103	91	70	–	11	8	8	12	11,5	7	22	50	–	–	35	–	–	58	2,5	1,2
K1862.14081306190100	8 659,00 Kč	10 477,39 Kč		3D	C	dvojčinné	navrtané kanály	pravé	14	8	–	–	–	–	–	10	–	–	24,5	25	M28×1,5	110	103	91	70	58	–	8	8	12	11,5	–	–	–	–	–	–	–	–	36	2,5	1,2
K1862.14081306190200	8 659,00 Kč	10 477,39 Kč		3D	C	dvojčinné	navrtané kanály	levé	14	8	–	–	–	–	–	10	–	–	24,5	25	M28×1,5	110	103	91	70	58	–	8	8	12	11,5	–	–	–	–	–	–	–	–	36	2,5	1,2
