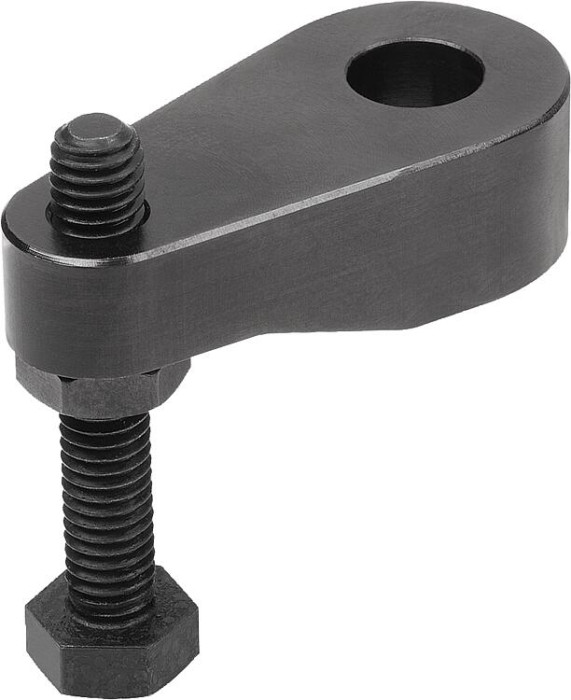

Upínací rameno pro otočný upínač, hydraulický kompaktní
Novinka
Popis produktu
Kód:
K1863
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Jednoduché upínací rameno pro otočný kompaktní upínač, K1862.
Upevňovací materiál je obsažen u kompaktních otočných upínačů.
Materiál
Ocel.
Provedení
Brynýrováno.
Upozornění
Upozornění k upevnění upínacích ramen a k účinné upínací síle
v závislosti na provozním tlaku je třeba zohlednit individuálně pro
každý otočný upínač.
Pro dimenzování upínacích ramen jsou rozhodující diagramy pro upínací
sílu otočných upínačů.
Stanovený provozní tlak nesmí být překročen a musí být upraven (pokud
je to nutné).
Otočný pohyb upínacích ramen nesmí být omezen. Teprve po dokončení
otočného zdvihu otočných upínačů může dojít k upnutí obrobku.
Přítlačné prvky mají být definovány tak, aby ke kontaktu s obrobkem
došlo až po dokončení otáčivého pohybu.
Aby se zabránilo působení kroutících momentů na pístní tyč, musí být
upínací ramena při montáži přidržována proti sobě.
Vyhněte se zásahům do rozsahu otáčení. Hrozí riziko poranění
v podobě pohmoždění rukou a jiných částí těla.
Respektujte bezpečnostní pokyny.
Montáž
Při montáži nebo demontáži upínacích ramen dbejte na to, aby se na
pístní tyč otočného spínače nepřenášely žádné kroutící momenty.
Tomu lze zabránit tím, že při utahování nebo povolování upevňovacího
šroubu přidržíte upínací rameno.
Pokud je otočný upínač vybaven ochranou proti přetížení,
zkontrolujte jej v prvním kroku nejprve otáčením pístu, dokud ochrana
proti přetížení nezapadne. Otočný upínač má tři záběrové body ve
vzdálenosti 120° od sebe.
Montáž upínacích ramen se obvykle provádí ve stavu bez tlaku. Po
nasazení upínacího ramene na pístnici lze utáhnout šroub nebo matici.
Pokud je však zapotřebí přesná upínací poloha upínacího ramene, musí
být píst otočného upínače zasouván tlakem. Upínací rameno pak lze
namontovat do požadované polohy.
Po upevnění upínacího ramene je třeba několikrát zkontrolovat
správný průběh upínání otočného upínače, zda je správný upínací
bod a upínací zdvih.
Po výměně upínacího ramene je třeba po několika upínacích cyklech
znovu zkontrolovat krouticí moment upínacího šroubu a v případě
potřeby upínací šroub dotáhnout.
Na vyžádání
Jiné rozměry a tvary.
Příslušenství
Opěrné čepy K0307.
Výkyvné opěrky K0282, K0302, K1164, K0287, K0288.
Opěrné kameny ve tvaru šestihranu K0386.
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
pro průměr pístu
D
D1
G
H
H1
H2
H3
L
L1
L2
L4
R
CAD
K1863.14262
784,80 Kč
14
10
10
M6
12
3,5
40
8
42
26
10
6
6
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list K1863 Upínací rameno pro otočný upínač, hydraulický kompaktní
