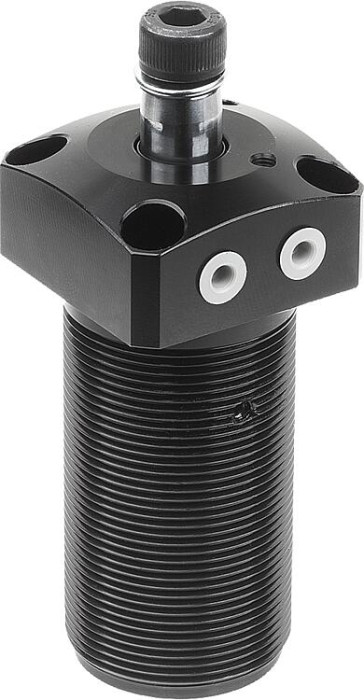

Otočné upínače, pneumatické, k zašroubování, s přírubou

Name: Otočné upínače, pneumatické, k zašroubování, s přírubou
Brand: Kipp
SKU: K1818
Availability: InStock

Novinka

Popis produktu

Kód:	K1818
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače, pneumatické, k zašroubování, s přírubou | K1818
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1818 Otočné upínače, pneumatické, k zašroubování, s přírubou

Varianty
Technické parametry

Materiál	Základní těleso z hliníku. Píst z oceli.
Provedení	Základní těleso stříbrně eloxované. Píst tvrdě chromovaný.
Upozornění	Pneumatické otočné upínače k zašroubování s přírubou se používají u aplikací, u kterých stačí nízké upínací síly nebo když musí být upínací bod volný pro vložení a vyjmutí obrobku. Na základě konstrukce je možná prostorově úsporná montáž. Pomocí šroubovacího závitu lze otočný upínač výškově seřídit tak, aby byl vhodný k zápustné montáži v přípravku. Přípojky stlačeného vzduchu otočného upínače se nacházejí v přírubě. Na základě funkce upínače s dvojím účinkem se píst pomocí tlaku posouvá dolů a nahoru. Celkový zdvih otočného upínače se skládá z otočného zdvihu a upínacího zdvihu. Na začátku upínání provede upínací rameno otočný zdvih v úhlu 90° dolů. Po tomto pohybu následuje lineární upínací zdvih dolů. Upnutí obrobku se smí provádět výhradně pomocí upínacího zdvihu. Otočný upínač nesmí být omezen ve svém otočném pohybu. F1 = při max. přípustném provozním tlaku 6 bar. Otočný upínač k zašroubování s přírubou lze upevnit shora nebo zdola pomocí matice do drážky podle DIN 70852. Další možností by bylo upevnění otočného upínače na přípravku shora pomocí čtyř šroubů s válcovou hlavou. Otočný upínač musí být provozován pouze s naolejovaným vzduchem. Upevňovací otvory v přírubě mají stejné rozměry jako otvory závitové příruby K1820. Součástí dodávky je šroub a pružný kroužek k upevnění upínacích ramen, která jsou k dostání jako příslušenství. Upínací rameno a matice do drážky nejsou součástí dodávky.
Příslušenství	K1816 Upínací rameno pro otočný upínač. Matice do drážky DIN 70852.
Odkaz na výkres	Upínání Uvolnění Otočný zdvih Upínací zdvih Uvolněno Upnuto Otáčení doleva Otáčení doprava

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	Provedení 1	Provedení 2	A	A1	A2	A3	B	B1	B2	D	D1	D2	D3	D4	H	H1	H2	H3	H4	H5	H6	H7	Zdvih S	S1	S2	F1 (kN)
K1818.112	8 152,30 Kč	9 864,28 Kč		3D	12	výkyv vpravo	k zašroubování s přírubou	35	39	18,75	10	32,5	23	42,5	M25×1,5	M5	8	4,5	M5	75	104,6	52	25	18	11	7	12	17,6	9	8,6	0,04
K1818.116	8 152,30 Kč	9 864,28 Kč		3D	16	výkyv vpravo	k zašroubování s přírubou	41	45	23	12	36	26,5	47	M30×1,5	M5	8	4,5	M5	75	104,5	52	25	18	11	7	12	17,5	9	8,5	0,09
K1818.120	8 152,30 Kč	9 864,28 Kč		3D	20	výkyv vpravo	k zašroubování s přírubou	48	54	27,5	14	41	30,5	54	M35×1,5	M8	12	5,5	M5	90,5	133,5	65,1	25,4	20	10	10	16	27	12	15	0,12
K1818.125	8 152,30 Kč	9 864,28 Kč		3D	25	výkyv vpravo	k zašroubování s přírubou	50	56	25	23	50	37	66	M40×1,5	M8	14	5,5	M5	92	134	62	30	25	15	11,5	16	26	13	13	0,21
K1818.132	8 472,20 Kč	10 251,36 Kč		3D	32	výkyv vpravo	k zašroubování s přírubou	60	69	30	23	60	45	80	M50×1,5	M8	16	6,5	G1/8	103	150	73	30	25	13	10,5	19	28	14	14	0,37
K1818.140	9 074,20 Kč	10 979,78 Kč		3D	40	výkyv vpravo	k zašroubování s přírubou	70	79	37,5	26	65	50	87	M55×1,5	M8×	16	6,5	G1/8	103	152	73	30	25	13	10,5	19	30	14	16	0,65
K1818.150	11 658,30 Kč	14 106,54 Kč		3D	50	výkyv vpravo	k zašroubování s přírubou	80	90	42,5	32	75	58	100	M65×1,5	M10	20	8,5	G1/8	110	167	80	30	25	11	10,5	25	32	16	16	1,02
K1818.163	13 100,60 Kč	15 851,73 Kč		3D	63	výkyv vpravo	k zašroubování s přírubou	90	100	45,5	35	90	70	118	M80×1,5	M10	20	8,5	G1/8	110	165	80	30	25	11	10,5	25	30	16	14	1,72
K1818.212	8 152,30 Kč	9 864,28 Kč		3D	12	výkyv vlevo	k zašroubování s přírubou	35	39	18,75	10	32,5	23	42,5	M25×1,5	M5	8	4,5	M5	75	104,6	52	25	18	11	7	12	17,6	9	8,6	0,04
K1818.216	8 152,30 Kč	9 864,28 Kč		3D	16	výkyv vlevo	k zašroubování s přírubou	41	45	23	12	36	26,5	47	M30×1,5	M5	8	4,5	M5	75	104,5	52	25	18	11	7	12	17,5	9	8,5	0,09
K1818.220	8 152,30 Kč	9 864,28 Kč		3D	20	výkyv vlevo	k zašroubování s přírubou	48	54	27,5	14	41	30,5	54	M35×1,5	M8	12	5,5	M5	90,5	133,5	65,1	25,4	20	10	10	16	27	12	15	0,12
K1818.225	8 152,30 Kč	9 864,28 Kč		3D	25	výkyv vlevo	k zašroubování s přírubou	50	56	25	23	50	37	66	M40×1,5	M8	14	5,5	M5	92	134	62	30	25	15	11,5	16	26	13	13	0,21
K1818.232	8 472,20 Kč	10 251,36 Kč		3D	32	výkyv vlevo	k zašroubování s přírubou	60	69	30	23	0	45	80	M50×1,5	M8	16	6,5	G1/8	103	150	73	30	25	13	10,5	19	28	14	14	0,37
K1818.240	9 074,20 Kč	10 979,78 Kč		3D	40	výkyv vlevo	k zašroubování s přírubou	70	79	37,5	26	65	50	87	M55×1,5	M8	16	6,5	G1/8	103	152	73	30	25	13	10,5	19	30	14	16	0,65
K1818.250	11 658,30 Kč	14 106,54 Kč		3D	50	výkyv vlevo	k zašroubování s přírubou	80	90	42,5	32	75	58	100	M65×1,5	M10	20	8,5	G1/8	110	167	80	30	25	11	10,5	25	32	16	16	1,02
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	Provedení 1	Provedení 2	A	A1	A2	A3	B	B1	B2	D	D1	D2	D3	D4	H	H1	H2	H3	H4	H5	H6	H7	Zdvih S	S1	S2	F1 (kN)
K1818.263	13 100,60 Kč	15 851,73 Kč		3D	63	výkyv vlevo	k zašroubování s přírubou	90	100	45,5	35	90	70	118	M80×1,5	M10	20	8,5	G1/8	110	165	80	30	25	11	10,5	25	30	16	14	1,72
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
